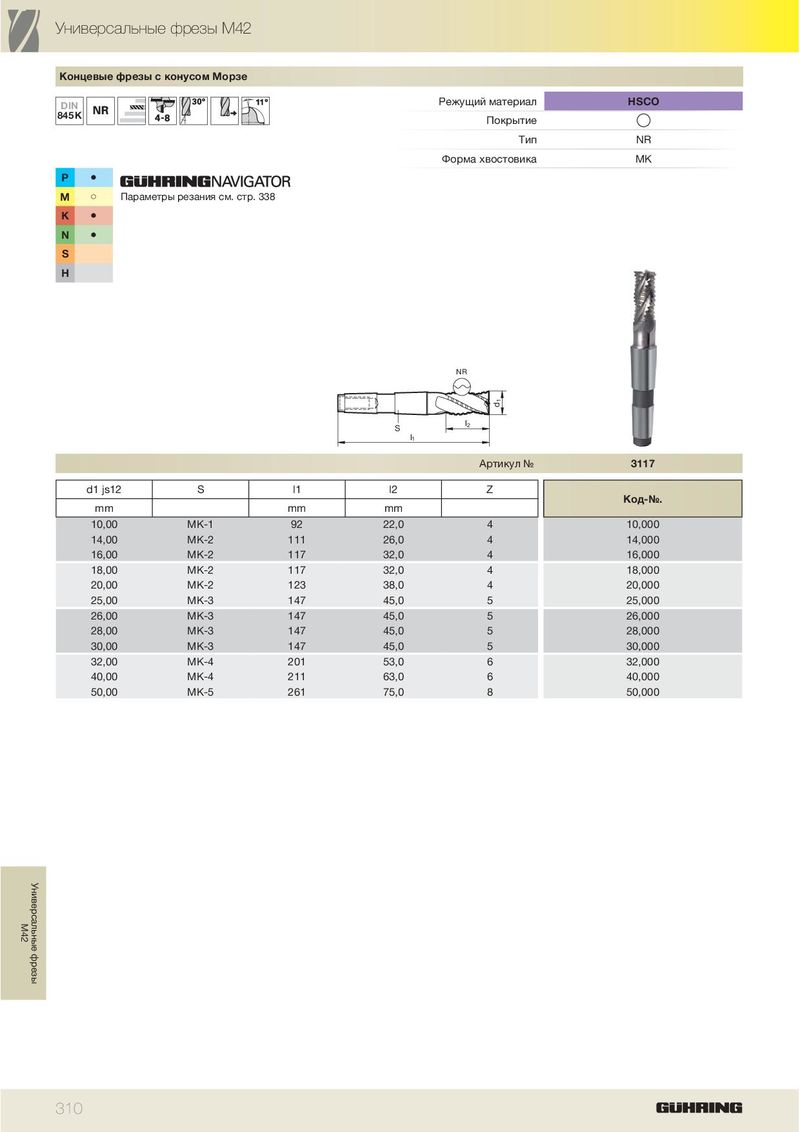

DIN 845K
| P | ä |
| M | ã |
| K | ä |
| N | ä |
S H
Параметры резания см. стр. 338
Режущий материал HSCO Покрытие Тип NR Форма хвостовика MK
| l1 S | l2 d1 NR | ||||
| Артикул № | 3117 | ||||
| d1 js12 | S | l1 | l2 | Z | |
| mm | mm | mm | Код-№. | ||
| 10,00 | MK-1 | 92 | 22,0 | 4 | 10,000 |
| 14,00 | MK-2 | 111 | 26,0 | 4 | 14,000 |
| 16,00 | MK-2 | 117 | 32,0 | 4 | 16,000 |
| 18,00 | MK-2 | 117 | 32,0 | 4 | 18,000 |
| 20,00 | MK-2 | 123 | 38,0 | 4 | 20,000 |
| 25,00 | MK-3 | 147 | 45,0 | 5 | 25,000 |
| 26,00 | MK-3 | 147 | 45,0 | 5 | 26,000 |
| 28,00 | MK-3 | 147 | 45,0 | 5 | 28,000 |
| 30,00 | MK-3 | 147 | 45,0 | 5 | 30,000 |
| 32,00 | MK-4 | 201 | 53,0 | 6 | 32,000 |
| 40,00 | MK-4 | 211 | 63,0 | 6 | 40,000 |
| 50,00 | MK-5 | 261 | 75,0 | 8 | 50,000 |
