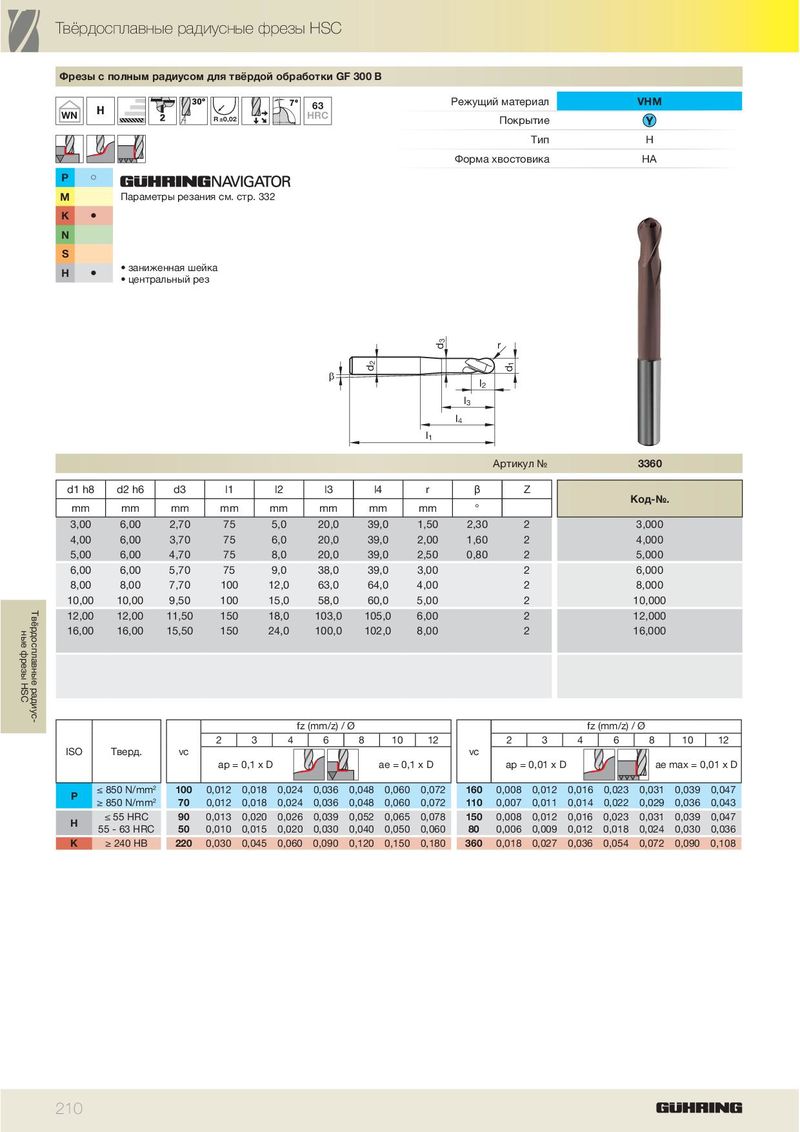

Tвёрдосплавные радиусные фрезы HSC Фрезы с полным радиусом для твёрдой обработки GF 300 B Режущий материал VHM 63 WN R ±0,02 HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 332 K ä N S • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 3360 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 3,00 6,00 2,70 75 5,0 20,0 39,0 1,50 2,30 2 3,000 4,00 6,00 3,70 75 6,0 20,0 39,0 2,00 1,60 2 4,000 5,00 6,00 4,70 75 8,0 20,0 39,0 2,50 0,80 2 5,000 6,00 6,00 5,70 75 9,0 38,0 39,0 3,00 2 6,000 8,00 8,00 7,70 100 12,0 63,0 64,0 4,00 2 8,000 10,00 10,00 9,50 100 15,0 58,0 60,0 5,00 2 10,000 Tвёрдосплавные радиус- 12,00 12,00 11,50 150 18,0 103,0 105,0 6,00 2 12,000 ные фрезы HSC 16,00 16,00 15,50 150 24,0 100,0 102,0 8,00 2 16,000 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 100 0,012 0,018 0,024 0,036 0,048 0,060 0,072 160 0,008 0,012 0,016 0,023 0,031 0,039 0,047 P ≥ 850 N/mm 2 70 0,012 0,018 0,024 0,036 0,048 0,060 0,072 110 0,007 0,011 0,014 0,022 0,029 0,036 0,043 ≤ 55 HRC 90 0,013 0,020 0,026 0,039 0,052 0,065 0,078 150 0,008 0,012 0,016 0,023 0,031 0,039 0,047 H 55 - 63 HRC 50 0,010 0,015 0,020 0,030 0,040 0,050 0,060 80 0,006 0,009 0,012 0,018 0,024 0,030 0,036 K ≥ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 210
