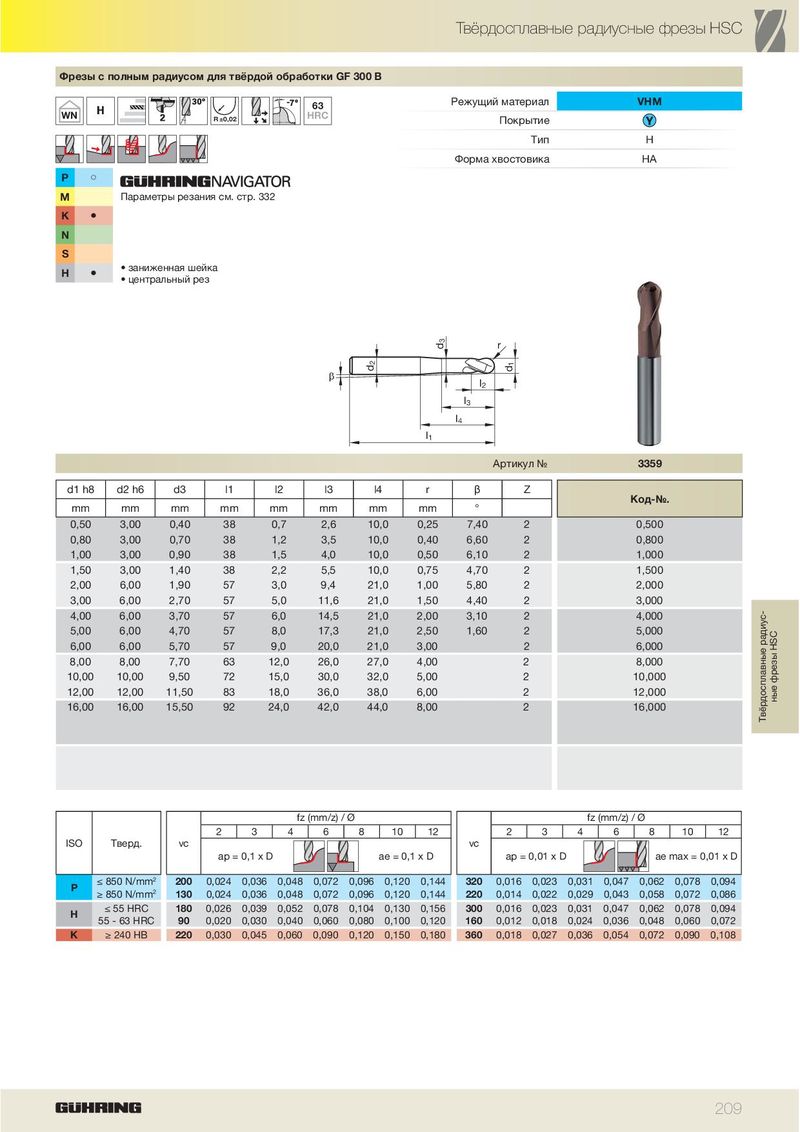

Каталог Guhring фрезерный инструмент - страница 215

Tвёрдосплавные радиусные фрезы HSC Фрезы с полным радиусом для твёрдой обработки GF 300 B Режущий материал VHM 63 WN R ±0,02 HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 332 K ä N S • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 3359 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 0,50 3,00 0,40 38 0,7 2,6 10,0 0,25 7,40 2 0,500 0,80 3,00 0,70 38 1,2 3,5 10,0 0,40 6,60 2 0,800 1,00 3,00 0,90 38 1,5 4,0 10,0 0,50 6,10 2 1,000 1,50 3,00 1,40 38 2,2 5,5 10,0 0,75 4,70 2 1,500 2,00 6,00 1,90 57 3,0 9,4 21,0 1,00 5,80 2 2,000 3,00 6,00 2,70 57 5,0 11,6 21,0 1,50 4,40 2 3,000 4,00 6,00 3,70 57 6,0 14,5 21,0 2,00 3,10 2 4,000 5,00 6,00 4,70 57 8,0 17,3 21,0 2,50 1,60 2 5,000 6,00 6,00 5,70 57 9,0 20,0 21,0 3,00 2 6,000 8,00 8,00 7,70 63 12,0 26,0 27,0 4,00 2 8,000 10,00 10,00 9,50 72 15,0 30,0 32,0 5,00 2 10,000 12,00 12,00 11,50 83 18,0 36,0 38,0 6,00 2 12,000 ные фрезы HSC 16,00 16,00 15,50 92 24,0 42,0 44,0 8,00 2 16,000 Tвёрдосплавные радиус- fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 200 0,024 0,036 0,048 0,072 0,096 0,120 0,144 320 0,016 0,023 0,031 0,047 0,062 0,078 0,094 P ≥ 850 N/mm 2 130 0,024 0,036 0,048 0,072 0,096 0,120 0,144 220 0,014 0,022 0,029 0,043 0,058 0,072 0,086 ≤ 55 HRC 180 0,026 0,039 0,052 0,078 0,104 0,130 0,156 300 0,016 0,023 0,031 0,047 0,062 0,078 0,094 H 55 - 63 HRC 90 0,020 0,030 0,040 0,060 0,080 0,100 0,120 160 0,012 0,018 0,024 0,036 0,048 0,060 0,072 K ≥ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 209
