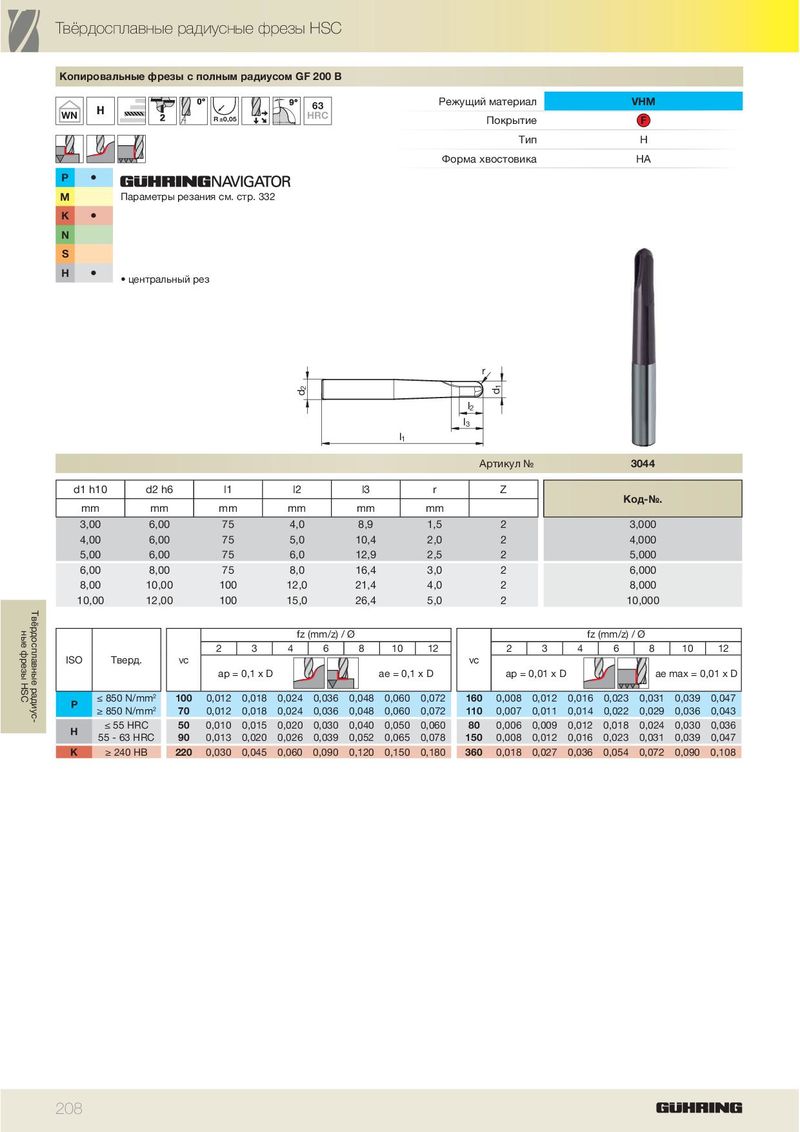

Копировальные фрезы с полным радиусом GF 200 B

63 WN HRC R ±0,05

P ä M Параметры резания см. стр. 332 K ä N S H ä

центральный рез

Режущий материал VHM F Покрытие Тип H Форма хвостовика HA

r

l 2 l 3 l 1 Артикул № 3044

d1 h10	d2 h6	l1	l2	l3	r	Z
							Код-№.
mm	mm	mm	mm	mm	mm
3,00	6,00	75	4,0	8,9	1,5	2	3,000
4,00	6,00	75	5,0	10,4	2,0	2	4,000
5,00	6,00	75	6,0	12,9	2,5	2	5,000
6,00	8,00	75	8,0	16,4	3,0	2	6,000
8,00	10,00	100	12,0	21,4	4,0	2	8,000
10,00	12,00	100	15,0	26,4	5,0	2	10,000

fz (mm/z) / Ø fz (mm/z) / Ø

2 3 4 6 8 10 12 2 3 4 6 8 10 12

ISO Тверд. vc vc

ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D

	≤ 850 N/mm2	100	0,012	0,018	0,024	0,036	0,048	0,060	0,072	160	0,008	0,012	0,016	0,023	0,031	0,039	0,047
P
	≥ 850 N/mm2	70	0,012	0,018	0,024	0,036	0,048	0,060	0,072	110	0,007	0,011	0,014	0,022	0,029	0,036	0,043
	≤ 55 HRC	50	0,010	0,015	0,020	0,030	0,040	0,050	0,060	80	0,006	0,009	0,012	0,018	0,024	0,030	0,036
H
	55 - 63 HRC	90	0,013	0,020	0,026	0,039	0,052	0,065	0,078	150	0,008	0,012	0,016	0,023	0,031	0,039	0,047
K	≥ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,018	0,027	0,036	0,054	0,072	0,090	0,108
