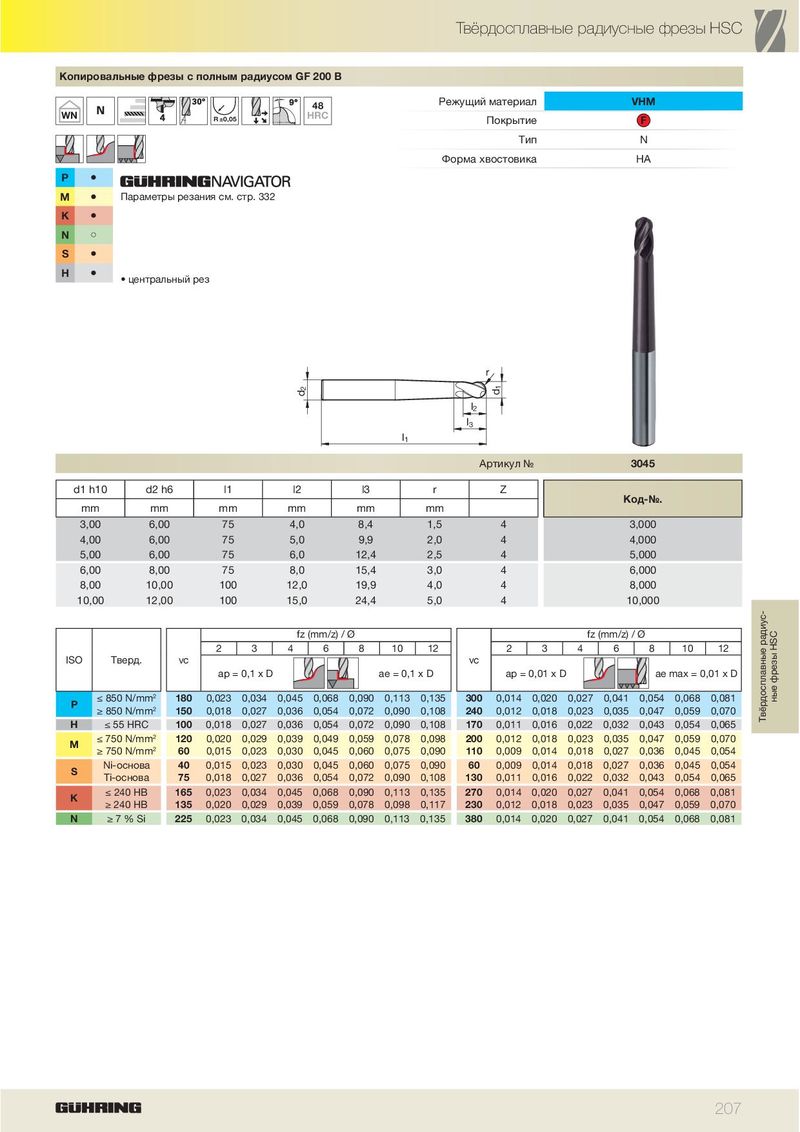

Копировальные фрезы с полным радиусом GF 200 B

48 WN HRC R ±0,05

P ä

M	ä	Параметры резания см. стр. 332
K	ä
N	ã
S	ä
H	ä

центральный рез

Режущий материал VHM F Покрытие Тип N Форма хвостовика HA

r

l 2 l 3 l 1 Артикул № 3045

d1 h10	d2 h6	l1	l2	l3	r	Z
							Код-№.
mm	mm	mm	mm	mm	mm
3,00	6,00	75	4,0	8,4	1,5	4	3,000
4,00	6,00	75	5,0	9,9	2,0	4	4,000
5,00	6,00	75	6,0	12,4	2,5	4	5,000
6,00	8,00	75	8,0	15,4	3,0	4	6,000
8,00	10,00	100	12,0	19,9	4,0	4	8,000
10,00	12,00	100	15,0	24,4	5,0	4	10,000

fz (mm/z) / Ø fz (mm/z) / Ø

2 3 4 6 8 10 12 2 3 4 6 8 10 12

ISO Тверд. vc vc

ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D

	≤ 850 N/mm2	180	0,023	0,034	0,045	0,068	0,090	0,113	0,135	300	0,014	0,020	0,027	0,041	0,054	0,068	0,081
P
	≥ 850 N/mm2	150	0,018	0,027	0,036	0,054	0,072	0,090	0,108	240	0,012	0,018	0,023	0,035	0,047	0,059	0,070
H	≤ 55 HRC	100	0,018	0,027	0,036	0,054	0,072	0,090	0,108	170	0,011	0,016	0,022	0,032	0,043	0,054	0,065
	≤ 750 N/mm2	120	0,020	0,029	0,039	0,049	0,059	0,078	0,098	200	0,012	0,018	0,023	0,035	0,047	0,059	0,070
M
	≥ 750 N/mm2	60	0,015	0,023	0,030	0,045	0,060	0,075	0,090	110	0,009	0,014	0,018	0,027	0,036	0,045	0,054
	Ni-основа	40	0,015	0,023	0,030	0,045	0,060	0,075	0,090	60	0,009	0,014	0,018	0,027	0,036	0,045	0,054
S
	Ti-основа	75	0,018	0,027	0,036	0,054	0,072	0,090	0,108	130	0,011	0,016	0,022	0,032	0,043	0,054	0,065
	≤ 240 HB	165	0,023	0,034	0,045	0,068	0,090	0,113	0,135	270	0,014	0,020	0,027	0,041	0,054	0,068	0,081
K
	≥ 240 HB	135	0,020	0,029	0,039	0,059	0,078	0,098	0,117	230	0,012	0,018	0,023	0,035	0,047	0,059	0,070
N	≥ 7 % Si	225	0,023	0,034	0,045	0,068	0,090	0,113	0,135	380	0,014	0,020	0,027	0,041	0,054	0,068	0,081
