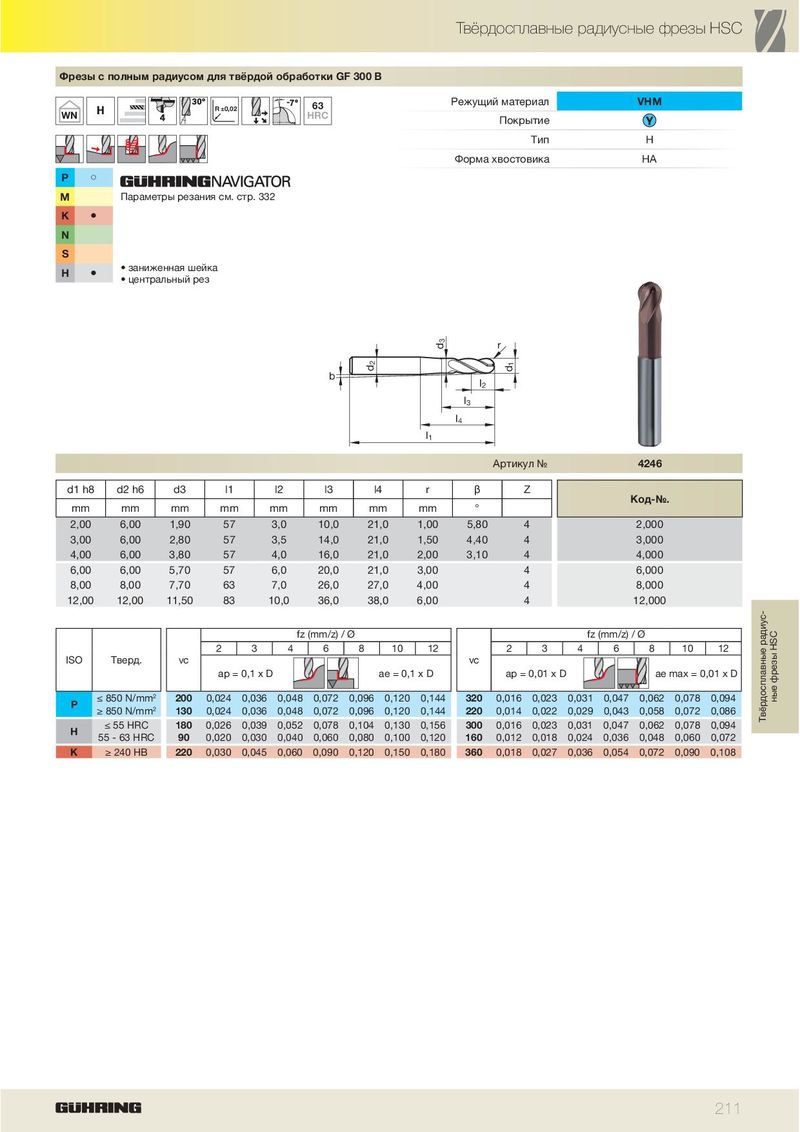

Каталог Guhring фрезерный инструмент - страница 217

Tвёрдосплавные радиусные фрезы HSC Фрезы с полным радиусом для твёрдой обработки GF 300 B Режущий материал VHM R±0,02 63 WN HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 332 K ä N S • заниженная шейка H ä • центральный рез 3 d r 2 1 d d b l 2 l 3 l 4 l 1 Артикул № 4246 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 2,00 6,00 1,90 57 3,0 10,0 21,0 1,00 5,80 4 2,000 3,00 6,00 2,80 57 3,5 14,0 21,0 1,50 4,40 4 3,000 4,00 6,00 3,80 57 4,0 16,0 21,0 2,00 3,10 4 4,000 6,00 6,00 5,70 57 6,0 20,0 21,0 3,00 4 6,000 8,00 8,00 7,70 63 7,0 26,0 27,0 4,00 4 8,000 12,00 12,00 11,50 83 10,0 36,0 38,0 6,00 4 12,000 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 200 0,024 0,036 0,048 0,072 0,096 0,120 0,144 320 0,016 0,023 0,031 0,047 0,062 0,078 0,094 ные фрезы HSC P ≥ 850 N/mm 2 130 0,024 0,036 0,048 0,072 0,096 0,120 0,144 220 0,014 0,022 0,029 0,043 0,058 0,072 0,086 Tвёрдосплавные радиус- ≤ 55 HRC 180 0,026 0,039 0,052 0,078 0,104 0,130 0,156 300 0,016 0,023 0,031 0,047 0,062 0,078 0,094 H 55 - 63 HRC 90 0,020 0,030 0,040 0,060 0,080 0,100 0,120 160 0,012 0,018 0,024 0,036 0,048 0,060 0,072 K ≥ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 211
