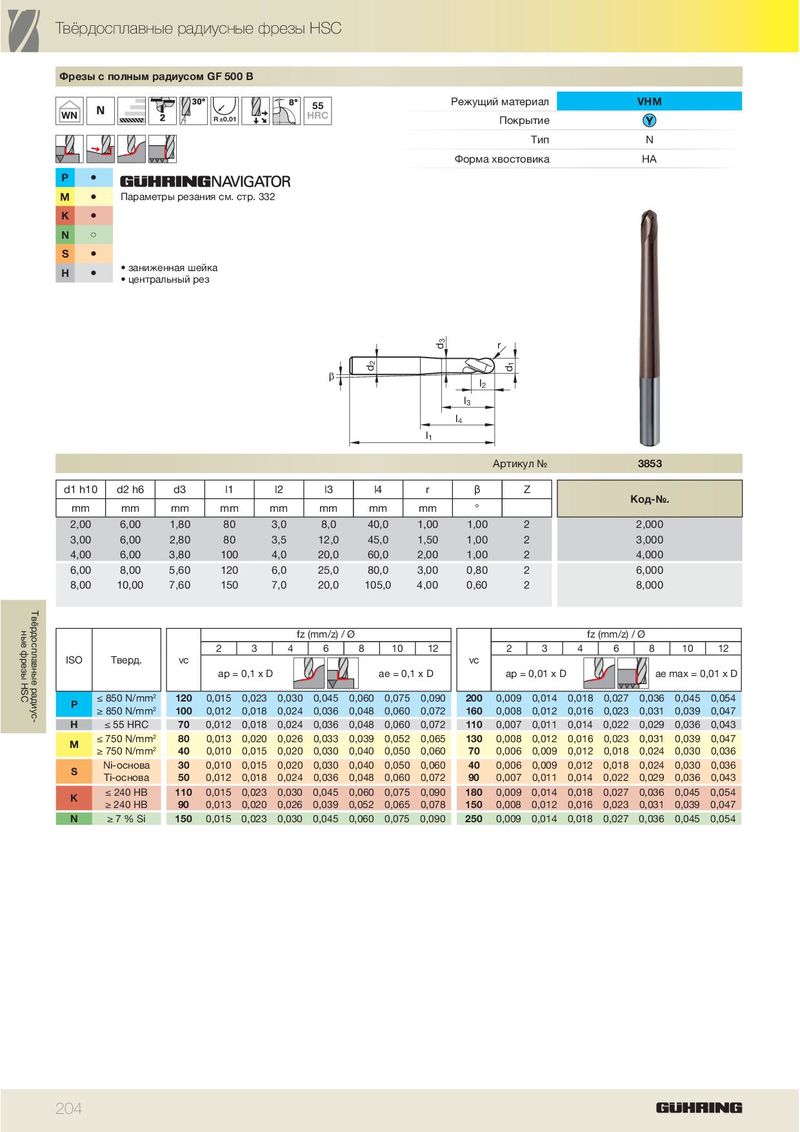

Каталог Guhring фрезерный инструмент - страница 210

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä

ä H

R ±0,01

Параметры резания см. стр. 332

заниженная шейка
центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

					�	d2	d3 l1	r l4 l2 l3	d1
								Ар	тикул №	3853
d1 h10	d2 h6	d3	l1	l2	l3	l4	r	β	Z	К№
mm	mm	mm	mm	mm	mm	mm	mm	°		од-.
2,00	6,00	1,80	80	3,0	8,0	40,0	1,00	1,00	2	2,000
3,00	6,00	2,80	80	3,5	12,0	45,0	1,50	1,00	2	3,000
4,00	6,00	3,80	100	4,0	20,0	60,0	2,00	1,00	2	4,000
6,00	8,00	5,60	120	6,0	25,0	80,0	3,00	0,80	2	6,000
8,00	10,00	7,60	150	7,0	20,0	105,0	4,00	0,60	2	8,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
	≤ 850 N/mm2	120	0,015	0,023	0,030	0,045	0,060	0,075	0,090	200	0,009	0,014	0,018	0,027	0,036	0,045	0,054
P	≥ 850 N/mm2	100	0,012	0,018	0,024	0,036	0,048	0,060	0,072	160	0,008	0,012	0,016	0,023	0,031	0,039	0,047
H	≤ 55 HRC	70	0,012	0,018	0,024	0,036	0,048	0,060	0,072	110	0,007	0,011	0,014	0,022	0,029	0,036	0,043
	≤ 750 N/mm2	80	0,013	0,020	0,026	0,033	0,039	0,052	0,065	130	0,008	0,012	0,016	0,023	0,031	0,039	0,047
M	≥ 750 N/mm2	40	0,010	0,015	0,020	0,030	0,040	0,050	0,060	70	0,006	0,009	0,012	0,018	0,024	0,030	0,036
	Ni-основа	30	0,010	0,015	0,020	0,030	0,040	0,050	0,060	40	0,006	0,009	0,012	0,018	0,024	0,030	0,036
S	Ti-основа	50	0,012	0,018	0,024	0,036	0,048	0,060	0,072	90	0,007	0,011	0,014	0,022	0,029	0,036	0,043
	≤ 240 HB	110	0,015	0,023	0,030	0,045	0,060	0,075	0,090	180	0,009	0,014	0,018	0,027	0,036	0,045	0,054
K	≥ 240 HB	90	0,013	0,020	0,026	0,039	0,052	0,065	0,078	150	0,008	0,012	0,016	0,023	0,031	0,039	0,047
N	≥ 7 % Si	150	0,015	0,023	0,030	0,045	0,060	0,075	0,090	250	0,009	0,014	0,018	0,027	0,036	0,045	0,054
