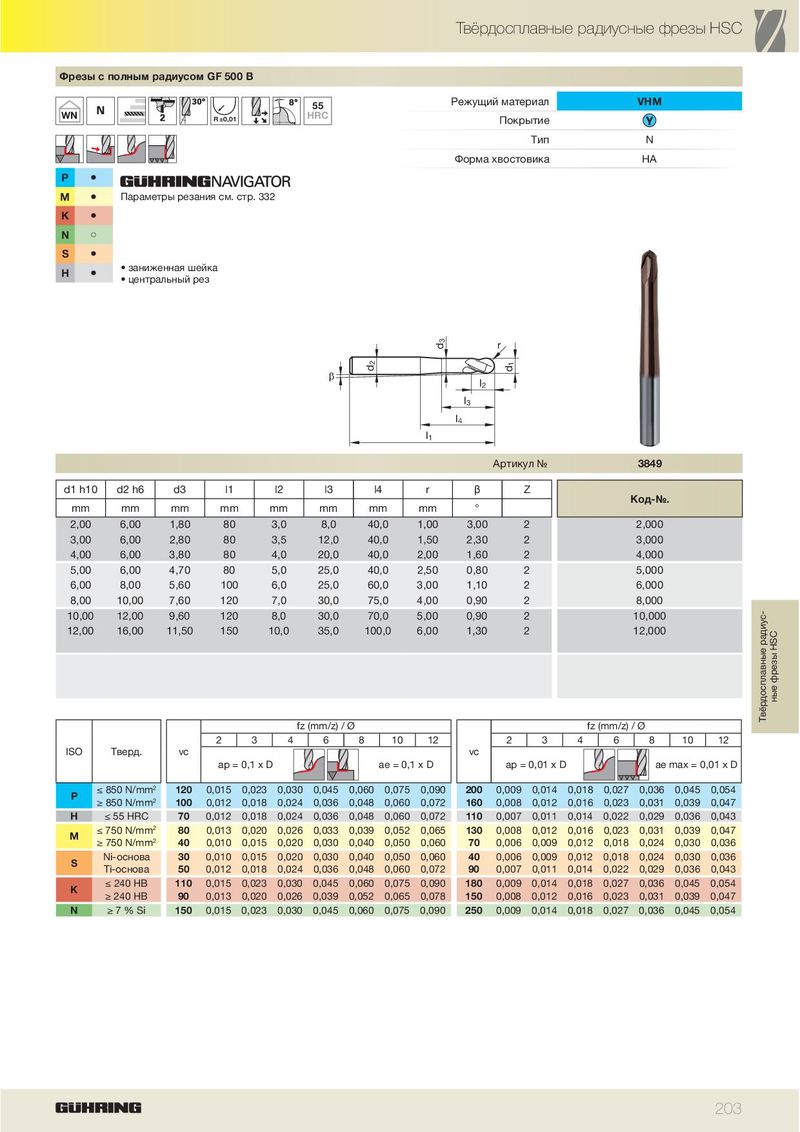

Tвёрдосплавные радиусные фрезы HSC Фрезы с полным радиусом GF 500 B Режущий материал VHM 55 WN R ±0,01 HRC Покрытие Тип N Форма хвостовика HA P ä M ä Параметры резания см. стр. 332 K ä N ã S ä • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 3849 d1 h10 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 2,00 6,00 1,80 80 3,0 8,0 40,0 1,00 3,00 2 2,000 3,00 6,00 2,80 80 3,5 12,0 40,0 1,50 2,30 2 3,000 4,00 6,00 3,80 80 4,0 20,0 40,0 2,00 1,60 2 4,000 5,00 6,00 4,70 80 5,0 25,0 40,0 2,50 0,80 2 5,000 6,00 8,00 5,60 100 6,0 25,0 60,0 3,00 1,10 2 6,000 8,00 10,00 7,60 120 7,0 30,0 75,0 4,00 0,90 2 8,000 10,00 12,00 9,60 120 8,0 30,0 70,0 5,00 0,90 2 10,000 12,00 16,00 11,50 150 10,0 35,0 100,0 6,00 1,30 2 12,000 ные фрезы HSC Tвёрдосплавные радиус- fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 120 0,015 0,023 0,030 0,045 0,060 0,075 0,090 200 0,009 0,014 0,018 0,027 0,036 0,045 0,054 P ≥ 850 N/mm 2 100 0,012 0,018 0,024 0,036 0,048 0,060 0,072 160 0,008 0,012 0,016 0,023 0,031 0,039 0,047 H ≤ 55 HRC 70 0,012 0,018 0,024 0,036 0,048 0,060 0,072 110 0,007 0,011 0,014 0,022 0,029 0,036 0,043 ≤ 750 N/mm 2 80 0,013 0,020 0,026 0,033 0,039 0,052 0,065 130 0,008 0,012 0,016 0,023 0,031 0,039 0,047 M ≥ 750 N/mm 2 40 0,010 0,015 0,020 0,030 0,040 0,050 0,060 70 0,006 0,009 0,012 0,018 0,024 0,030 0,036 Ni-основа 30 0,010 0,015 0,020 0,030 0,040 0,050 0,060 40 0,006 0,009 0,012 0,018 0,024 0,030 0,036 S Ti-основа 50 0,012 0,018 0,024 0,036 0,048 0,060 0,072 90 0,007 0,011 0,014 0,022 0,029 0,036 0,043 ≤ 240 HB 110 0,015 0,023 0,030 0,045 0,060 0,075 0,090 180 0,009 0,014 0,018 0,027 0,036 0,045 0,054 K ≥ 240 HB 90 0,013 0,020 0,026 0,039 0,052 0,065 0,078 150 0,008 0,012 0,016 0,023 0,031 0,039 0,047 N ≥ 7 % Si 150 0,015 0,023 0,030 0,045 0,060 0,075 0,090 250 0,009 0,014 0,018 0,027 0,036 0,045 0,054 203
