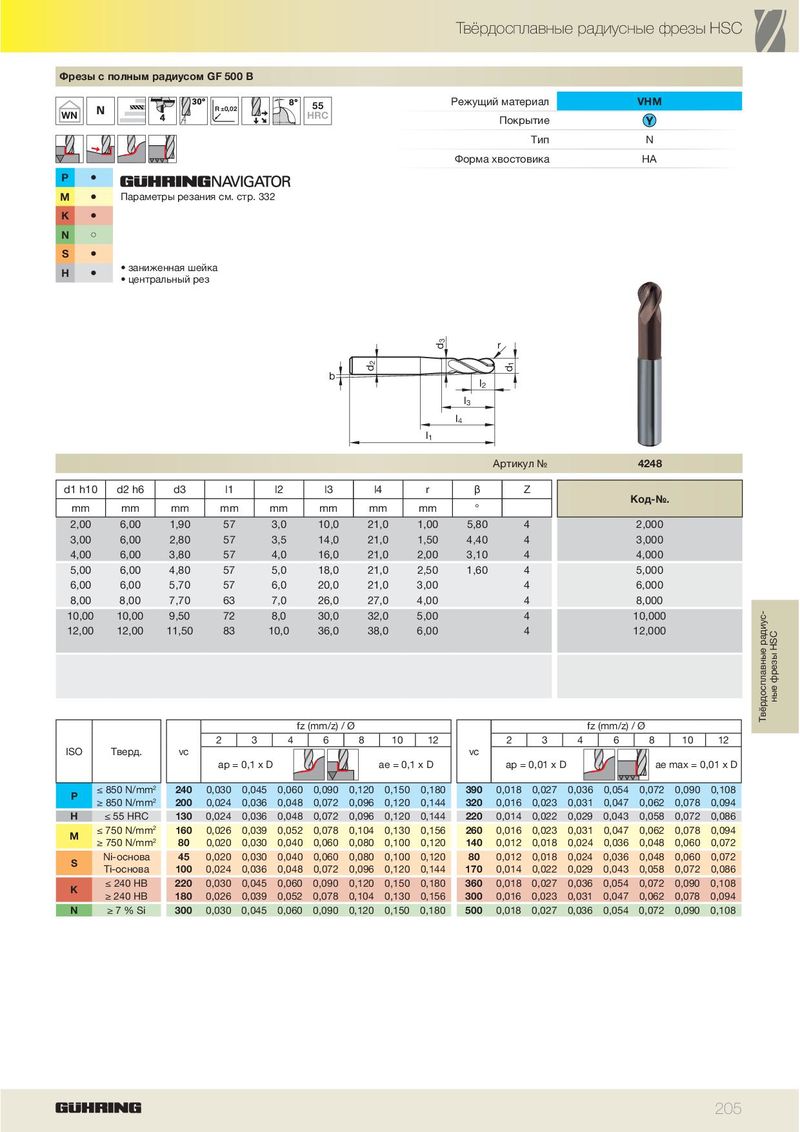

Каталог Guhring фрезерный инструмент - страница 211

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä

ä H

R ±0,02

Параметры резания см. стр. 332

заниженная шейка
центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

							d3	r
					b	d2	l1	l4 l2 l3	d1
								Ар	тикул №	4248
d1 h10	d2 h6	d3	l1	l2	l3	l4	r	β	Z
mm	mm	mm	mm	mm	mm	mm	mm	°		Код-№.
2,00	6,00	1,90	57	3,0	10,0	21,0	1,00	5,80	4	2,000
3,00	6,00	2,80	57	3,5	14,0	21,0	1,50	4,40	4	3,000
4,00	6,00	3,80	57	4,0	16,0	21,0	2,00	3,10	4	4,000
5,00	6,00	4,80	57	5,0	18,0	21,0	2,50	1,60	4	5,000
6,00	6,00	5,70	57	6,0	20,0	21,0	3,00		4	6,000
8,00	8,00	7,70	63	7,0	26,0	27,0	4,00		4	8,000
10,00	10,00	9,50	72	8,0	30,0	32,0	5,00		4	10,000
12,00	12,00	11,50	83	10,0	36,0	38,0	6,00		4	12,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
P	≤ 850 N/mm2	240	0,030	0,045	0,060	0,090	0,120	0,150	0,180	390	0,018	0,027	0,036	0,054	0,072	0,090	0,108
	≥ 850 N/mm2	200	0,024	0,036	0,048	0,072	0,096	0,120	0,144	320	0,016	0,023	0,031	0,047	0,062	0,078	0,094
H	≤ 55 HRC	130	0,024	0,036	0,048	0,072	0,096	0,120	0,144	220	0,014	0,022	0,029	0,043	0,058	0,072	0,086
	≤ 750 N/mm2	160	0,026	0,039	0,052	0,078	0,104	0,130	0,156	260	0,016	0,023	0,031	0,047	0,062	0,078	0,094
M	≥ 750 N/mm2	80	0,020	0,030	0,040	0,060	0,080	0,100	0,120	140	0,012	0,018	0,024	0,036	0,048	0,060	0,072
	Ni-основа	45	0,020	0,030	0,040	0,060	0,080	0,100	0,120	80	0,012	0,018	0,024	0,036	0,048	0,060	0,072
S	Ti-основа	100	0,024	0,036	0,048	0,072	0,096	0,120	0,144	170	0,014	0,022	0,029	0,043	0,058	0,072	0,086
	≤ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,018	0,027	0,036	0,054	0,072	0,090	0,108
K	≥ 240 HB	180	0,026	0,039	0,052	0,078	0,104	0,130	0,156	300	0,016	0,023	0,031	0,047	0,062	0,078	0,094
N	≥ 7 % Si	300	0,030	0,045	0,060	0,090	0,120	0,150	0,180	500	0,018	0,027	0,036	0,054	0,072	0,090	0,108
