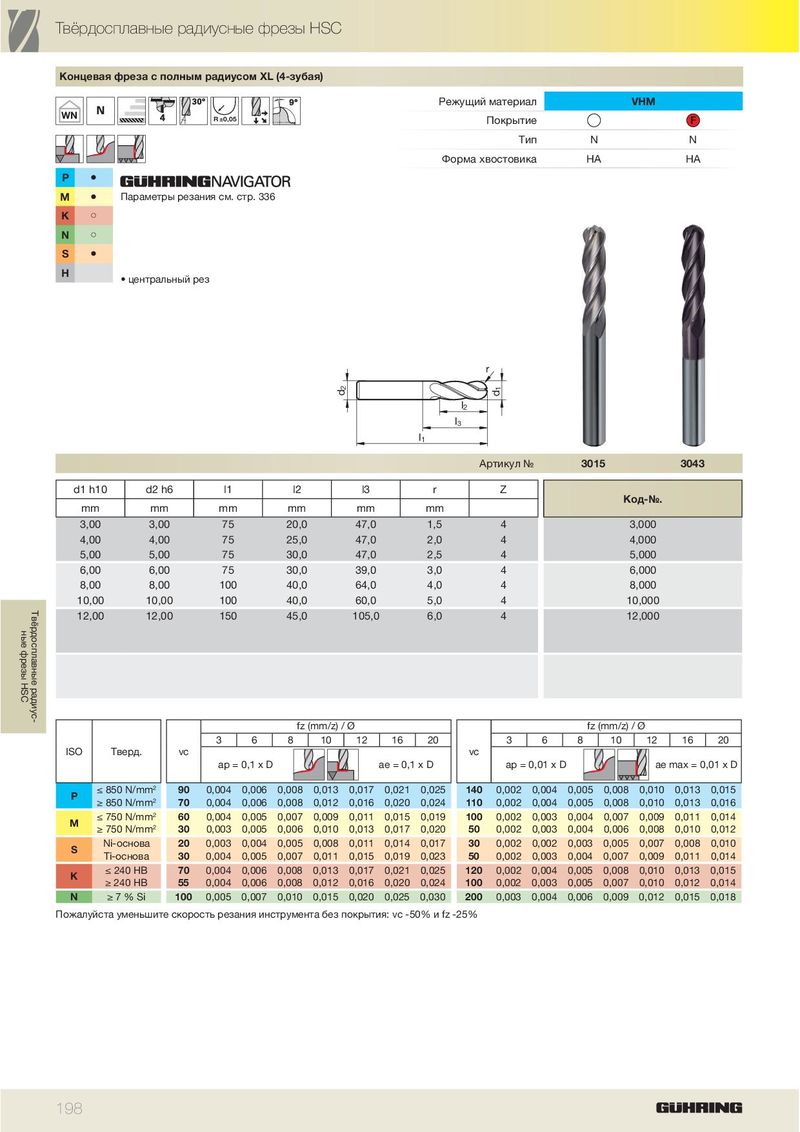

Концевая фреза с полным радиусом XL (4-зубая)
WN R ±0,05
P ä
M ä Параметры резания см. стр. 336
K ã N ã S ä H
- центральный рез
Режущий материал VHM F Покрытие
| Тип | N | N | |
| Форма хвостовика | HA | HA |
| d2 | l2 l1 l3 | d1 r | ||||||
| Артикул № | 3015 | 3043 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | r | Z | Ко-№ | |
| mm | mm | mm | mm | mm | mm | д. | ||
| 3,00 | 3,00 | 75 | 20,0 | 47,0 | 1,5 | 4 | 3,000 | |
| 4,00 | 4,00 | 75 | 25,0 | 47,0 | 2,0 | 4 | 4,000 | |
| 5,00 | 5,00 | 75 | 30,0 | 47,0 | 2,5 | 4 | 5,000 | |
| 6,00 | 6,00 | 75 | 30,0 | 39,0 | 3,0 | 4 | 6,000 | |
| 8,00 | 8,00 | 100 | 40,0 | 64,0 | 4,0 | 4 | 8,000 | |
| 10,00 | 10,00 | 100 | 40,0 | 60,0 | 5,0 | 4 | 10,000 | |
| 12,00 | 12,00 | 150 | 45,0 | 105,0 | 6,0 | 4 | 12,000 |
| fz | (mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap = | 0,1 x D | ae = 0,1 | x D | vc | ap = | 0,01 x D | ae | max = 0 | ,01 x D | |||||
| ≤ 850 N/mm2 | 90 | 0,004 | 0,006 | 0,008 | 0,013 | 0,017 | 0,021 | 0,025 | 140 | 0,002 | 0,004 | 0,005 | 0,008 | 0,010 | 0,013 | 0,015 | |
| P | ≥ 850 N/mm2 | 70 | 0,004 | 0,006 | 0,008 | 0,012 | 0,016 | 0,020 | 0,024 | 110 | 0,002 | 0,004 | 0,005 | 0,008 | 0,010 | 0,013 | 0,016 |
| ≤ 750 N/mm2 | 60 | 0,004 | 0,005 | 0,007 | 0,009 | 0,011 | 0,015 | 0,019 | 100 | 0,002 | 0,003 | 0,004 | 0,007 | 0,009 | 0,011 | 0,014 | |
| M | ≥ 750 N/mm2 | 30 | 0,003 | 0,005 | 0,006 | 0,010 | 0,013 | 0,017 | 0,020 | 50 | 0,002 | 0,003 | 0,004 | 0,006 | 0,008 | 0,010 | 0,012 |
| Ni-основа | 20 | 0,003 | 0,004 | 0,005 | 0,008 | 0,011 | 0,014 | 0,017 | 30 | 0,002 | 0,002 | 0,003 | 0,005 | 0,007 | 0,008 | 0,010 | |
| S | Ti-основа | 30 | 0,004 | 0,005 | 0,007 | 0,011 | 0,015 | 0,019 | 0,023 | 50 | 0,002 | 0,003 | 0,004 | 0,007 | 0,009 | 0,011 | 0,014 |
| ≤ 240 HB | 70 | 0,004 | 0,006 | 0,008 | 0,013 | 0,017 | 0,021 | 0,025 | 120 | 0,002 | 0,004 | 0,005 | 0,008 | 0,010 | 0,013 | 0,015 | |
| K | ≥ 240 HB | 55 | 0,004 | 0,006 | 0,008 | 0,012 | 0,016 | 0,020 | 0,024 | 100 | 0,002 | 0,003 | 0,005 | 0,007 | 0,010 | 0,012 | 0,014 |
| N | ≥ 7 % Si | 100 | 0,005 | 0,007 | 0,010 | 0,015 | 0,020 | 0,025 | 0,030 | 200 | 0,003 | 0,004 | 0,006 | 0,009 | 0,012 | 0,015 | 0,018 |
Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
