R ±0,01

Параметры резания см. стр. 332

центральный рез

55 HRC

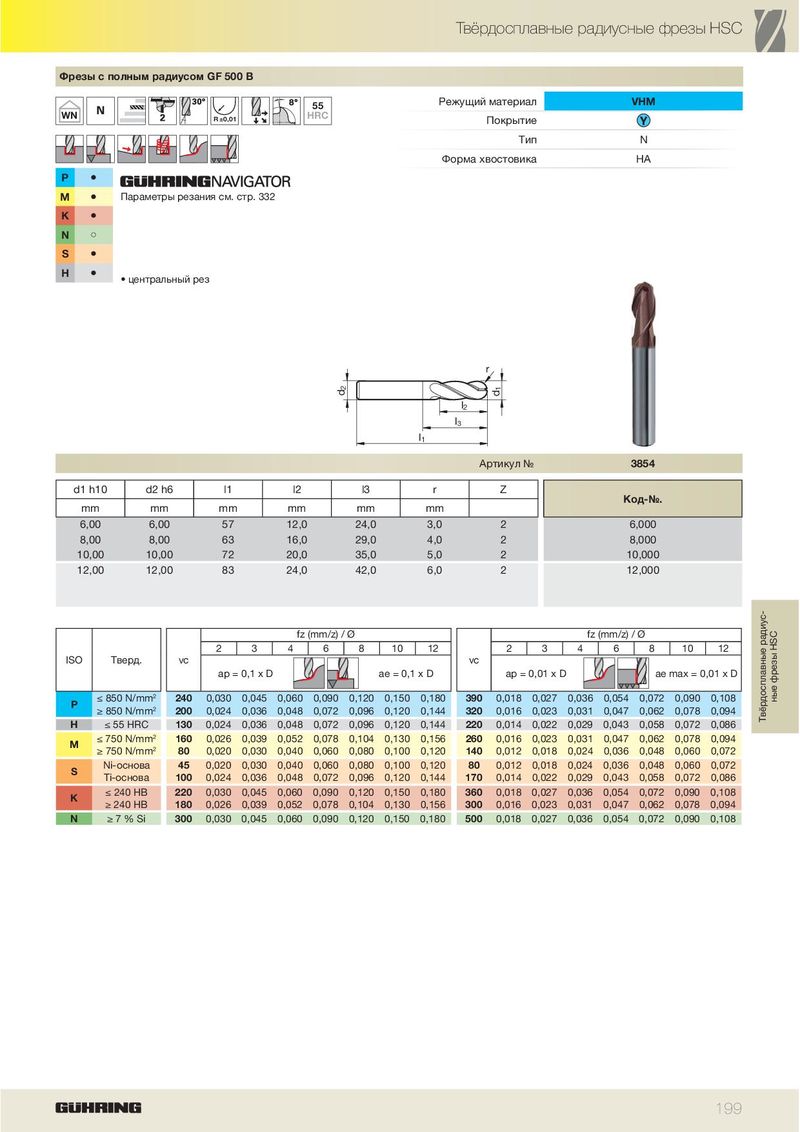

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

				d2	l l1 l3	2 d1 r
						Артикул №	3854
d1 h10	d2 h6	l1	l2	l3	r	Z	К№
mm	mm	mm	mm	mm	mm		од-.
6,00	6,00	57	12,0	24,0	3,0	2	6,000
8,00	8,00	63	16,0	29,0	4,0	2	8,000
10,00	10,00	72	20,0	35,0	5,0	2	10,000
12,00	12,00	83	24,0	42,0	6,0	2	12,000

ISO

P H M

S

K N

fz (mm/z) / Ø fz (mm/z) / Ø

2 3 4 6 8 10 12 2 3 4 6 8 10 12

Тверд. vc vc

ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D

≤ 850 N/mm2	240	0,030	0,045	0,060	0,090	0,120	0,150	0,180	390	0,018	0,027	0,036	0,054	0,072	0,090	0,108
≥ 850 N/mm2	200	0,024	0,036	0,048	0,072	0,096	0,120	0,144	320	0,016	0,023	0,031	0,047	0,062	0,078	0,094
≤ 55 HRC	130	0,024	0,036	0,048	0,072	0,096	0,120	0,144	220	0,014	0,022	0,029	0,043	0,058	0,072	0,086
≤ 750 N/mm2	160	0,026	0,039	0,052	0,078	0,104	0,130	0,156	260	0,016	0,023	0,031	0,047	0,062	0,078	0,094
≥ 750 N/mm2	80	0,020	0,030	0,040	0,060	0,080	0,100	0,120	140	0,012	0,018	0,024	0,036	0,048	0,060	0,072
Ni-основа	45	0,020	0,030	0,040	0,060	0,080	0,100	0,120	80	0,012	0,018	0,024	0,036	0,048	0,060	0,072
Ti-основа	100	0,024	0,036	0,048	0,072	0,096	0,120	0,144	170	0,014	0,022	0,029	0,043	0,058	0,072	0,086
≤ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,018	0,027	0,036	0,054	0,072	0,090	0,108
≥ 240 HB	180	0,026	0,039	0,052	0,078	0,104	0,130	0,156	300	0,016	0,023	0,031	0,047	0,062	0,078	0,094
≥ 7 % Si	300	0,030	0,045	0,060	0,090	0,120	0,150	0,180	500	0,018	0,027	0,036	0,054	0,072	0,090	0,108
