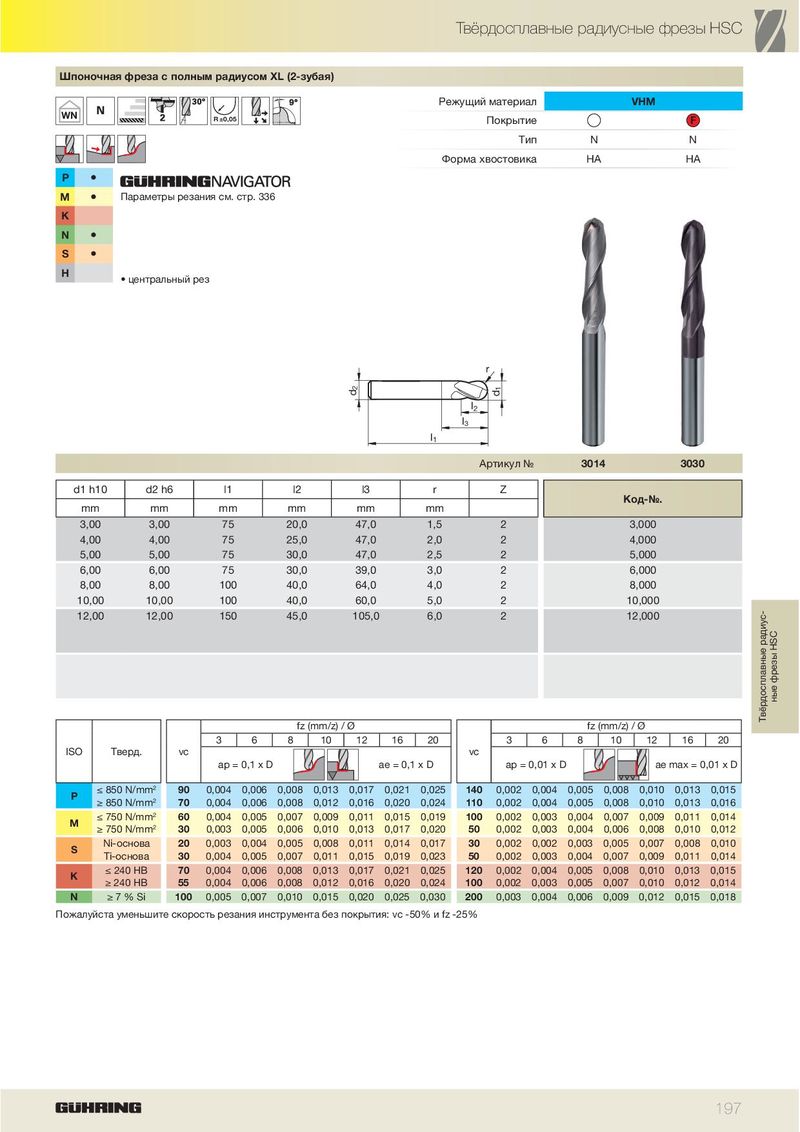

Шпоночная фреза с полным радиусом XL (2-зубая)

WN R ±0,05

P ä

M ä Параметры резания см. стр. 336

K N ä S ä H

центральный рез

Режущий материал VHM F Покрытие

	Тип	N	N
Форма хвостовика		HA	HA

				d2	l1	l2 d1 l3 r
						Артикул №	3014	3030
d1 h10	d2 h6	l1	l2	l3	r	Z	Ко-№
mm	mm	mm	mm	mm	mm		д.
3,00	3,00	75	20,0	47,0	1,5	2	3,000
4,00	4,00	75	25,0	47,0	2,0	2	4,000
5,00	5,00	75	30,0	47,0	2,5	2	5,000
6,00	6,00	75	30,0	39,0	3,0	2	6,000
8,00	8,00	100	40,0	64,0	4,0	2	8,000
10,00	10,00	100	40,0	60,0	5,0	2	10,000
12,00	12,00	150	45,0	105,0	6,0	2	12,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
	≤ 850 N/mm2	90	0,004	0,006	0,008	0,013	0,017	0,021	0,025	140	0,002	0,004	0,005	0,008	0,010	0,013	0,015
P	≥ 850 N/mm2	70	0,004	0,006	0,008	0,012	0,016	0,020	0,024	110	0,002	0,004	0,005	0,008	0,010	0,013	0,016
	≤ 750 N/mm2	60	0,004	0,005	0,007	0,009	0,011	0,015	0,019	100	0,002	0,003	0,004	0,007	0,009	0,011	0,014
M	≥ 750 N/mm2	30	0,003	0,005	0,006	0,010	0,013	0,017	0,020	50	0,002	0,003	0,004	0,006	0,008	0,010	0,012
	Ni-основа	20	0,003	0,004	0,005	0,008	0,011	0,014	0,017	30	0,002	0,002	0,003	0,005	0,007	0,008	0,010
S	Ti-основа	30	0,004	0,005	0,007	0,011	0,015	0,019	0,023	50	0,002	0,003	0,004	0,007	0,009	0,011	0,014
	≤ 240 HB	70	0,004	0,006	0,008	0,013	0,017	0,021	0,025	120	0,002	0,004	0,005	0,008	0,010	0,013	0,015
K	≥ 240 HB	55	0,004	0,006	0,008	0,012	0,016	0,020	0,024	100	0,002	0,003	0,005	0,007	0,010	0,012	0,014
N	≥ 7 % Si	100	0,005	0,007	0,010	0,015	0,020	0,025	0,030	200	0,003	0,004	0,006	0,009	0,012	0,015	0,018

Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
