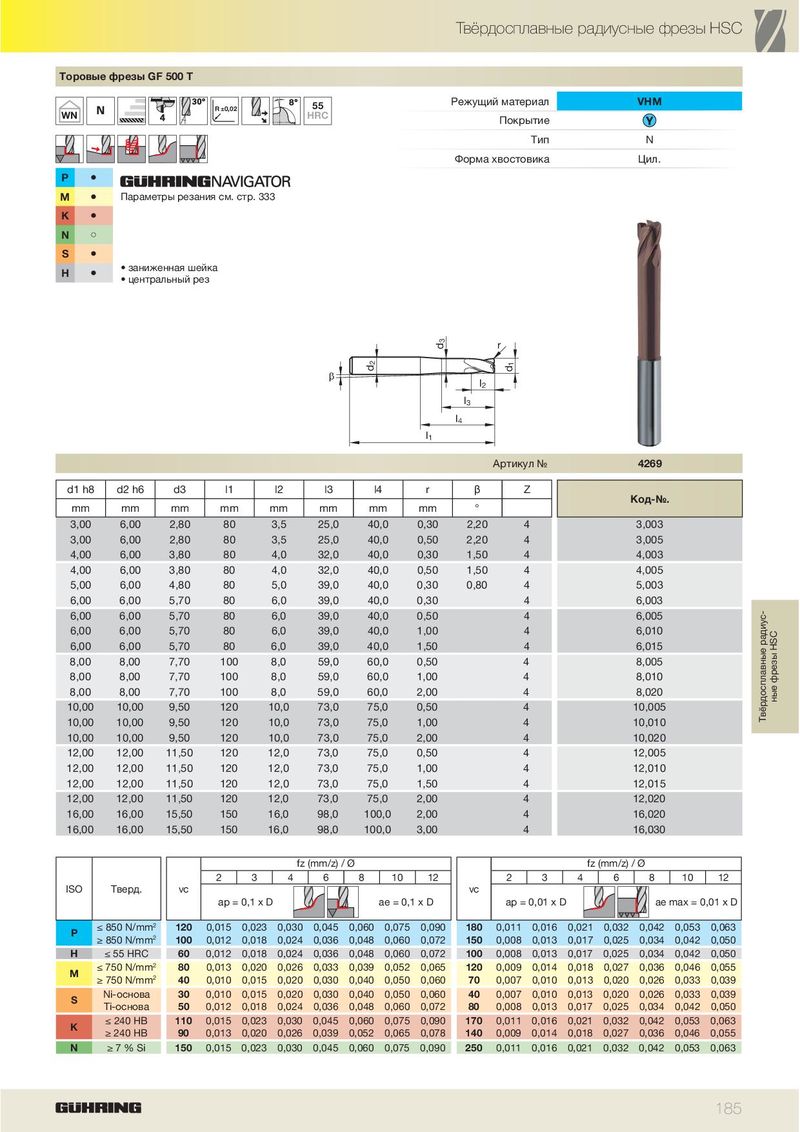

Каталог Guhring фрезерный инструмент - страница 191

Tвёрдосплавные радиусные фрезы HSC Торовые фрезы GF 500 T Режущий материал VHM R±0,02 55 WN HRC Покрытие Тип N Форма хвостовика Цил. P ä M ä Параметры резания см. стр. 333 K ä N ã S ä • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 4269 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 3,00 6,00 2,80 80 3,5 25,0 40,0 0,30 2,20 4 3,003 3,00 6,00 2,80 80 3,5 25,0 40,0 0,50 2,20 4 3,005 4,00 6,00 3,80 80 4,0 32,0 40,0 0,30 1,50 4 4,003 4,00 6,00 3,80 80 4,0 32,0 40,0 0,50 1,50 4 4,005 5,00 6,00 4,80 80 5,0 39,0 40,0 0,30 0,80 4 5,003 6,00 6,00 5,70 80 6,0 39,0 40,0 0,30 4 6,003 6,00 6,00 5,70 80 6,0 39,0 40,0 0,50 4 6,005 6,00 6,00 5,70 80 6,0 39,0 40,0 1,00 4 6,010 6,00 6,00 5,70 80 6,0 39,0 40,0 1,50 4 6,015 8,00 8,00 7,70 100 8,0 59,0 60,0 0,50 4 8,005 8,00 8,00 7,70 100 8,0 59,0 60,0 1,00 4 8,010 8,00 8,00 7,70 100 8,0 59,0 60,0 2,00 4 8,020 ные фрезы HSC 10,00 10,00 9,50 120 10,0 73,0 75,0 0,50 4 10,005 10,00 10,00 9,50 120 10,0 73,0 75,0 1,00 4 10,010 Tвёрдосплавные радиус- 10,00 10,00 9,50 120 10,0 73,0 75,0 2,00 4 10,020 12,00 12,00 11,50 120 12,0 73,0 75,0 0,50 4 12,005 12,00 12,00 11,50 120 12,0 73,0 75,0 1,00 4 12,010 12,00 12,00 11,50 120 12,0 73,0 75,0 1,50 4 12,015 12,00 12,00 11,50 120 12,0 73,0 75,0 2,00 4 12,020 16,00 16,00 15,50 150 16,0 98,0 100,0 2,00 4 16,020 16,00 16,00 15,50 150 16,0 98,0 100,0 3,00 4 16,030 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 120 0,015 0,023 0,030 0,045 0,060 0,075 0,090 180 0,011 0,016 0,021 0,032 0,042 0,053 0,063 P ≥ 850 N/mm 2 100 0,012 0,018 0,024 0,036 0,048 0,060 0,072 150 0,008 0,013 0,017 0,025 0,034 0,042 0,050 H ≤ 55 HRC 60 0,012 0,018 0,024 0,036 0,048 0,060 0,072 100 0,008 0,013 0,017 0,025 0,034 0,042 0,050 ≤ 750 N/mm 2 80 0,013 0,020 0,026 0,033 0,039 0,052 0,065 120 0,009 0,014 0,018 0,027 0,036 0,046 0,055 M ≥ 750 N/mm 2 40 0,010 0,015 0,020 0,030 0,040 0,050 0,060 70 0,007 0,010 0,013 0,020 0,026 0,033 0,039 Ni-основа 30 0,010 0,015 0,020 0,030 0,040 0,050 0,060 40 0,007 0,010 0,013 0,020 0,026 0,033 0,039 S Ti-основа 50 0,012 0,018 0,024 0,036 0,048 0,060 0,072 80 0,008 0,013 0,017 0,025 0,034 0,042 0,050 ≤ 240 HB 110 0,015 0,023 0,030 0,045 0,060 0,075 0,090 170 0,011 0,016 0,021 0,032 0,042 0,053 0,063 K ≥ 240 HB 90 0,013 0,020 0,026 0,039 0,052 0,065 0,078 140 0,009 0,014 0,018 0,027 0,036 0,046 0,055 N ≥ 7 % Si 150 0,015 0,023 0,030 0,045 0,060 0,075 0,090 250 0,011 0,016 0,021 0,032 0,042 0,053 0,063 185
