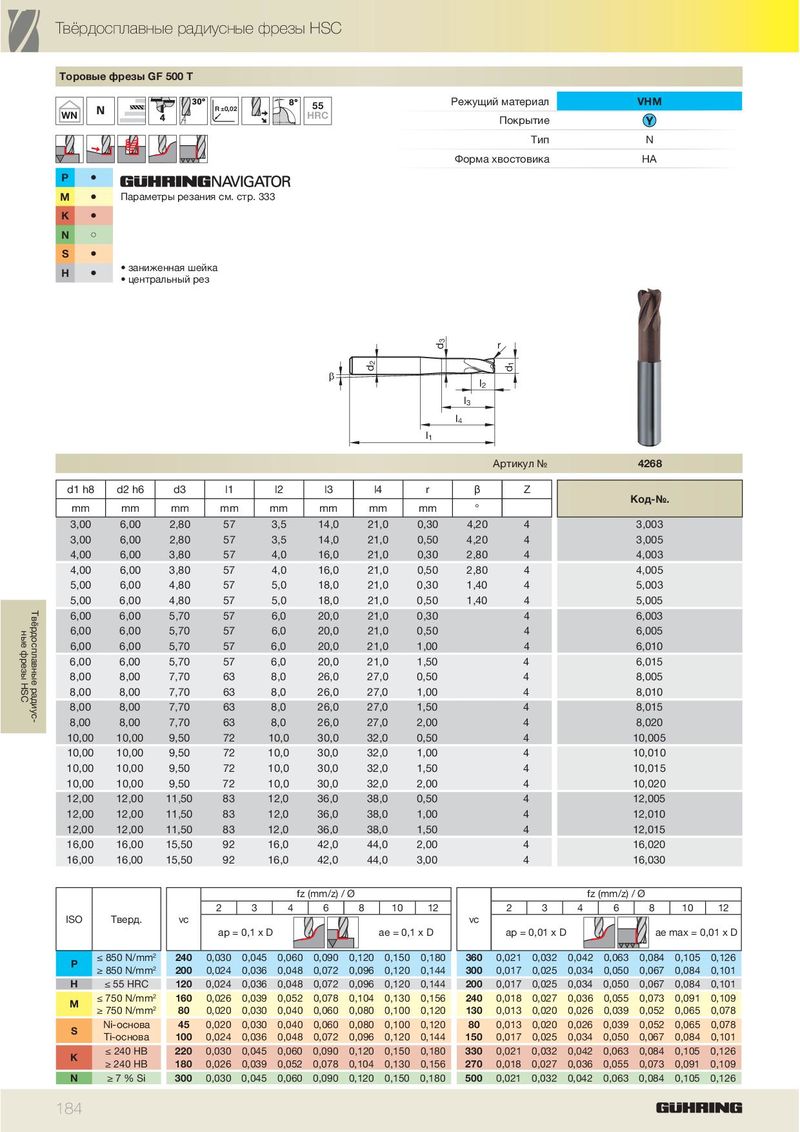

Каталог Guhring фрезерный инструмент - страница 190

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä

ä H

R ±0,02

Параметры резания см. стр. 333

заниженная шейка
центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

E

l 1

r

l 2 l 3 l 4

								Ар	тикул №	4268
d1 h8	d2 h6	d3	l1	l2	l3	l4	r	β	Z	Код-№
mm	mm	mm	mm	mm	mm	mm	mm	°		.
3,00	6,00	2,80	57	3,5	14,0	21,0	0,30	4,20	4	3,003
3,00	6,00	2,80	57	3,5	14,0	21,0	0,50	4,20	4	3,005
4,00	6,00	3,80	57	4,0	16,0	21,0	0,30	2,80	4	4,003
4,00	6,00	3,80	57	4,0	16,0	21,0	0,50	2,80	4	4,005
5,00	6,00	4,80	57	5,0	18,0	21,0	0,30	1,40	4	5,003
5,00	6,00	4,80	57	5,0	18,0	21,0	0,50	1,40	4	5,005
6,00	6,00	5,70	57	6,0	20,0	21,0	0,30		4	6,003
6,00	6,00	5,70	57	6,0	20,0	21,0	0,50		4	6,005
6,00	6,00	5,70	57	6,0	20,0	21,0	1,00		4	6,010
6,00	6,00	5,70	57	6,0	20,0	21,0	1,50		4	6,015
8,00	8,00	7,70	63	8,0	26,0	27,0	0,50		4	8,005
8,00	8,00	7,70	63	8,0	26,0	27,0	1,00		4	8,010
8,00	8,00	7,70	63	8,0	26,0	27,0	1,50		4	8,015
8,00	8,00	7,70	63	8,0	26,0	27,0	2,00		4	8,020
10,00	10,00	9,50	72	10,0	30,0	32,0	0,50		4	10,005
10,00	10,00	9,50	72	10,0	30,0	32,0	1,00		4	10,010
10,00	10,00	9,50	72	10,0	30,0	32,0	1,50		4	10,015
10,00	10,00	9,50	72	10,0	30,0	32,0	2,00		4	10,020
12,00	12,00	11,50	83	12,0	36,0	38,0	0,50		4	12,005
12,00	12,00	11,50	83	12,0	36,0	38,0	1,00		4	12,010
12,00	12,00	11,50	83	12,0	36,0	38,0	1,50		4	12,015
16,00	16,00	15,50	92	16,0	42,0	44,0	2,00		4	16,020
16,00	16,00	15,50	92	16,0	42,0	44,0	3,00		4	16,030

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
P	≤ 850 N/mm2	240	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,021	0,032	0,042	0,063	0,084	0,105	0,126
	≥ 850 N/mm2	200	0,024	0,036	0,048	0,072	0,096	0,120	0,144	300	0,017	0,025	0,034	0,050	0,067	0,084	0,101
H	≤ 55 HRC	120	0,024	0,036	0,048	0,072	0,096	0,120	0,144	200	0,017	0,025	0,034	0,050	0,067	0,084	0,101
M	≤ 750 N/mm2	160	0,026	0,039	0,052	0,078	0,104	0,130	0,156	240	0,018	0,027	0,036	0,055	0,073	0,091	0,109
	≥ 750 N/mm2	80	0,020	0,030	0,040	0,060	0,080	0,100	0,120	130	0,013	0,020	0,026	0,039	0,052	0,065	0,078
S	Ni-основа	45	0,020	0,030	0,040	0,060	0,080	0,100	0,120	80	0,013	0,020	0,026	0,039	0,052	0,065	0,078
	Ti-основа	100	0,024	0,036	0,048	0,072	0,096	0,120	0,144	150	0,017	0,025	0,034	0,050	0,067	0,084	0,101
K	≤ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	330	0,021	0,032	0,042	0,063	0,084	0,105	0,126
	≥ 240 HB	180	0,026	0,039	0,052	0,078	0,104	0,130	0,156	270	0,018	0,027	0,036	0,055	0,073	0,091	0,109
N	≥ 7 % Si	300	0,030	0,045	0,060	0,090	0,120	0,150	0,180	500	0,021	0,032	0,042	0,063	0,084	0,105	0,126
