Каталог Guhring фрезерный инструмент - страница 189

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

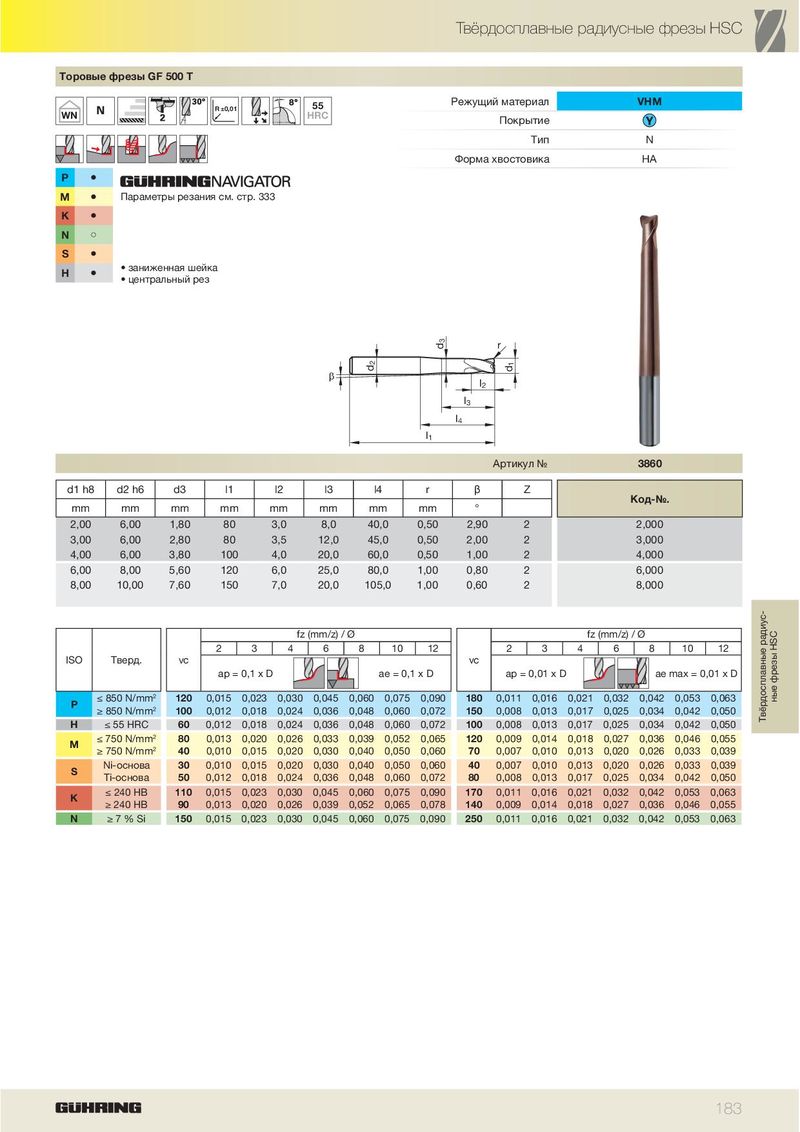

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä

ä H

R ±0,01

Параметры резания см. стр. 333

заниженная шейка
центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

					�	d2	l1 d3	l4 l2 l3	d1 r
								А	ртикул №	3860
d1 h8	d2 h6	d3	l1	l2	l3	l4	r	β	Z
mm	mm	mm	mm	mm	mm	mm	mm	°		Код-№.
2,00	6,00	1,80	80	3,0	8,0	40,0	0,50	2,90	2	2,000
3,00	6,00	2,80	80	3,5	12,0	45,0	0,50	2,00	2	3,000
4,00	6,00	3,80	100	4,0	20,0	60,0	0,50	1,00	2	4,000
6,00	8,00	5,60	120	6,0	25,0	80,0	1,00	0,80	2	6,000
8,00	10,00	7,60	150	7,0	20,0	105,0	1,00	0,60	2	8,000

ISO

P H M

S

K N

fz (mm/z) / Ø fz (mm/z) / Ø

2 3 4 6 8 10 12 2 3 4 6 8 10 12

Тверд. vc vc

ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D

≤ 850 N/mm2	120	0,015	0,023	0,030	0,045	0,060	0,075	0,090	180	0,011	0,016	0,021	0,032	0,042	0,053	0,063
≥ 850 N/mm2	100	0,012	0,018	0,024	0,036	0,048	0,060	0,072	150	0,008	0,013	0,017	0,025	0,034	0,042	0,050
≤ 55 HRC	60	0,012	0,018	0,024	0,036	0,048	0,060	0,072	100	0,008	0,013	0,017	0,025	0,034	0,042	0,050
≤ 750 N/mm2	80	0,013	0,020	0,026	0,033	0,039	0,052	0,065	120	0,009	0,014	0,018	0,027	0,036	0,046	0,055
≥ 750 N/mm2	40	0,010	0,015	0,020	0,030	0,040	0,050	0,060	70	0,007	0,010	0,013	0,020	0,026	0,033	0,039
Ni-основа	30	0,010	0,015	0,020	0,030	0,040	0,050	0,060	40	0,007	0,010	0,013	0,020	0,026	0,033	0,039
Ti-основа	50	0,012	0,018	0,024	0,036	0,048	0,060	0,072	80	0,008	0,013	0,017	0,025	0,034	0,042	0,050
≤ 240 HB	110	0,015	0,023	0,030	0,045	0,060	0,075	0,090	170	0,011	0,016	0,021	0,032	0,042	0,053	0,063
≥ 240 HB	90	0,013	0,020	0,026	0,039	0,052	0,065	0,078	140	0,009	0,014	0,018	0,027	0,036	0,046	0,055
≥ 7 % Si	150	0,015	0,023	0,030	0,045	0,060	0,075	0,090	250	0,011	0,016	0,021	0,032	0,042	0,053	0,063
