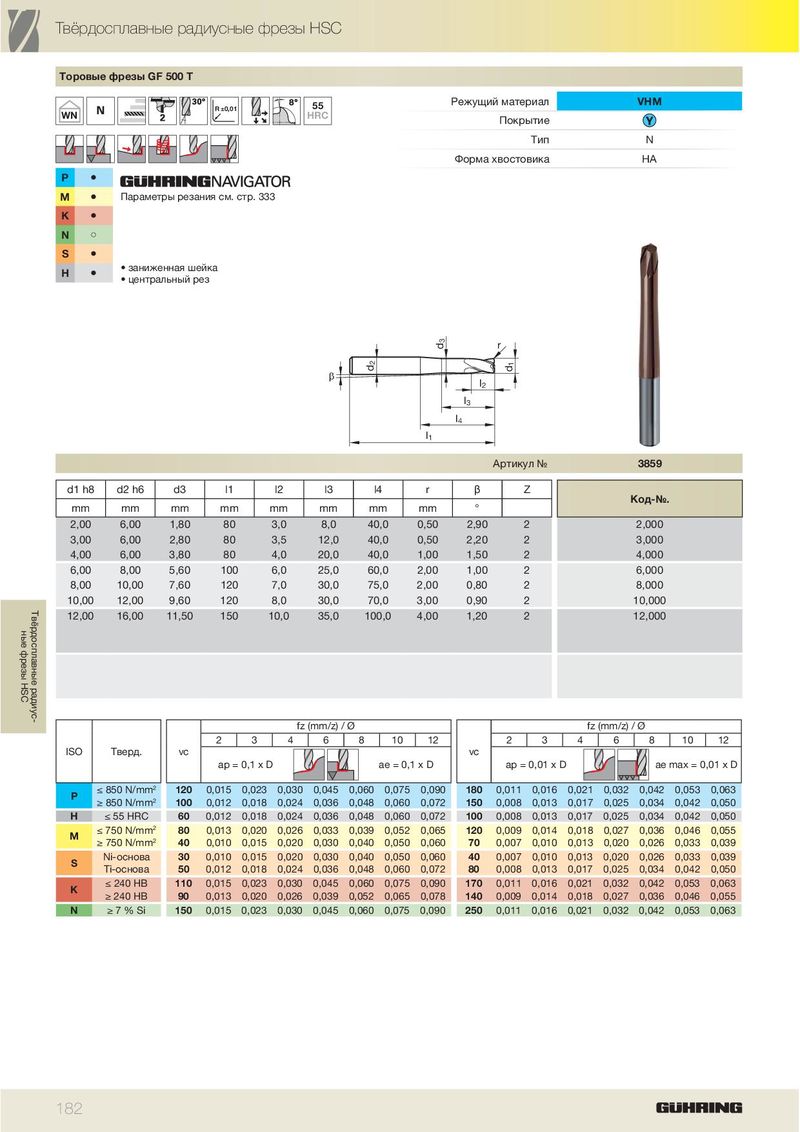

Каталог Guhring фрезерный инструмент - страница 188

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä

ä H

R ±0,01

Параметры резания см. стр. 333

заниженная шейка
центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

E

l 1

r

l 2 l 3 l 4

								Ар	тикул №	3859
d1 h8	d2 h6	d3	l1	l2	l3	l4	r	β	Z	Ко-№
mm	mm	mm	mm	mm	mm	mm	mm	°		д.
2,00	6,00	1,80	80	3,0	8,0	40,0	0,50	2,90	2	2,000
3,00	6,00	2,80	80	3,5	12,0	40,0	0,50	2,20	2	3,000
4,00	6,00	3,80	80	4,0	20,0	40,0	1,00	1,50	2	4,000
6,00	8,00	5,60	100	6,0	25,0	60,0	2,00	1,00	2	6,000
8,00	10,00	7,60	120	7,0	30,0	75,0	2,00	0,80	2	8,000
10,00	12,00	9,60	120	8,0	30,0	70,0	3,00	0,90	2	10,000
12,00	16,00	11,50	150	10,0	35,0	100,0	4,00	1,20	2	12,000

					fz	(mm/z)/	Ø						fz(	mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
	≤ 850 N/mm2	120	0,015	0,023	0,030	0,045	0,060	0,075	0,090	180	0,011	0,016	0,021	0,032	0,042	0,053	0,063
P	≥ 850 N/mm2	100	0,012	0,018	0,024	0,036	0,048	0,060	0,072	150	0,008	0,013	0,017	0,025	0,034	0,042	0,050
H	≤ 55 HRC	60	0,012	0,018	0,024	0,036	0,048	0,060	0,072	100	0,008	0,013	0,017	0,025	0,034	0,042	0,050
	≤ 750 N/mm2	80	0,013	0,020	0,026	0,033	0,039	0,052	0,065	120	0,009	0,014	0,018	0,027	0,036	0,046	0,055
M	≥ 750 N/mm2	40	0,010	0,015	0,020	0,030	0,040	0,050	0,060	70	0,007	0,010	0,013	0,020	0,026	0,033	0,039
	Ni-основа	30	0,010	0,015	0,020	0,030	0,040	0,050	0,060	40	0,007	0,010	0,013	0,020	0,026	0,033	0,039
S	Ti-основа	50	0,012	0,018	0,024	0,036	0,048	0,060	0,072	80	0,008	0,013	0,017	0,025	0,034	0,042	0,050
	≤ 240 HB	110	0,015	0,023	0,030	0,045	0,060	0,075	0,090	170	0,011	0,016	0,021	0,032	0,042	0,053	0,063
K	≥ 240 HB	90	0,013	0,020	0,026	0,039	0,052	0,065	0,078	140	0,009	0,014	0,018	0,027	0,036	0,046	0,055
N	≥ 7 % Si	150	0,015	0,023	0,030	0,045	0,060	0,075	0,090	250	0,011	0,016	0,021	0,032	0,042	0,053	0,063
