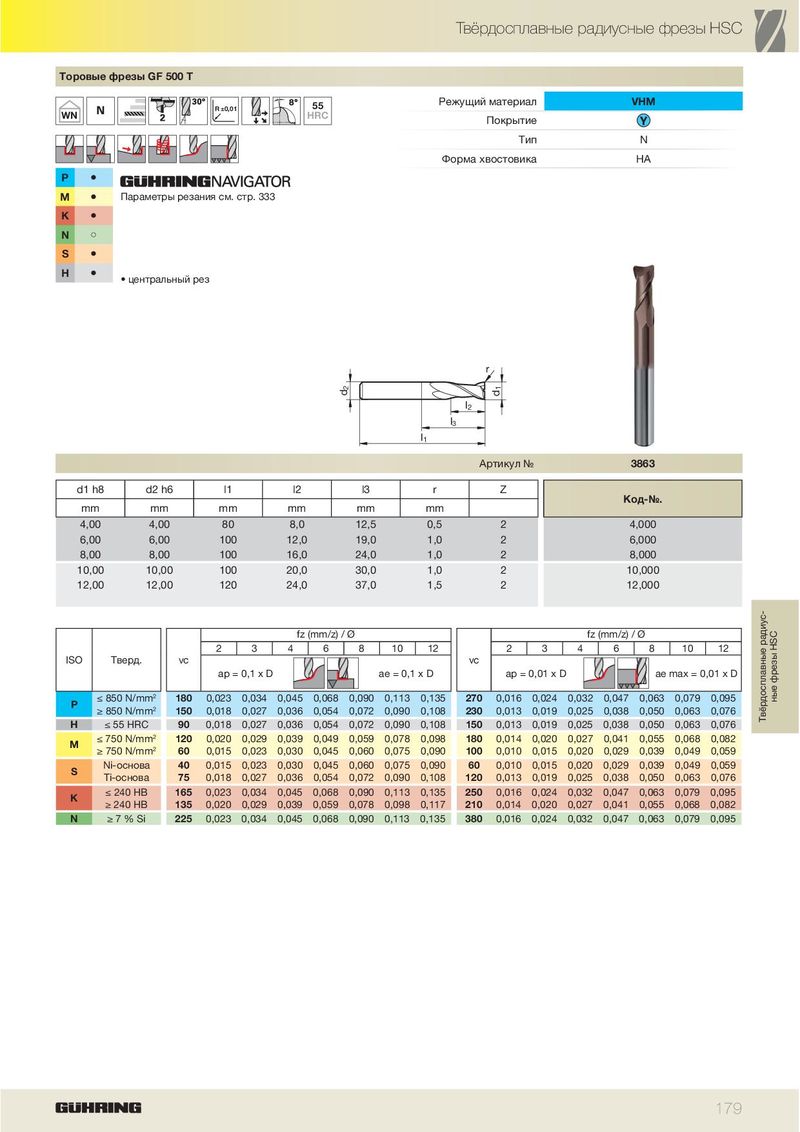

Каталог Guhring фрезерный инструмент - страница 185

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

WN

P	ä
M	ä
K	ä
N	ã
S	ä
H	ä

R ±0,01

Параметры резания см. стр. 333

центральный рез

55 HRC

Режущий материал VHM Покрытие Тип N Форма хвостовика HA

				d2	l1 l3	l2 d1 r
						Артикул №	3863
d1 h8	d2 h6	l1	l2	l3	r	Z
mm	mm	mm	mm	mm	mm		Код-№.
4,00	4,00	80	8,0	12,5	0,5	2	4,000
6,00	6,00	100	12,0	19,0	1,0	2	6,000
8,00	8,00	100	16,0	24,0	1,0	2	8,000
10,00	10,00	100	20,0	30,0	1,0	2	10,000
12,00	12,00	120	24,0	37,0	1,5	2	12,000

ISO

P H M

S

K N

fz (mm/z) / Ø fz (mm/z) / Ø

2 3 4 6 8 10 12 2 3 4 6 8 10 12

Тверд. vc vc

ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D

≤ 850 N/mm2	180	0,023	0,034	0,045	0,068	0,090	0,113	0,135	270	0,016	0,024	0,032	0,047	0,063	0,079	0,095
≥ 850 N/mm2	150	0,018	0,027	0,036	0,054	0,072	0,090	0,108	230	0,013	0,019	0,025	0,038	0,050	0,063	0,076
≤ 55 HRC	90	0,018	0,027	0,036	0,054	0,072	0,090	0,108	150	0,013	0,019	0,025	0,038	0,050	0,063	0,076
≤ 750 N/mm2	120	0,020	0,029	0,039	0,049	0,059	0,078	0,098	180	0,014	0,020	0,027	0,041	0,055	0,068	0,082
≥ 750 N/mm2	60	0,015	0,023	0,030	0,045	0,060	0,075	0,090	100	0,010	0,015	0,020	0,029	0,039	0,049	0,059
Ni-основа	40	0,015	0,023	0,030	0,045	0,060	0,075	0,090	60	0,010	0,015	0,020	0,029	0,039	0,049	0,059
Ti-основа	75	0,018	0,027	0,036	0,054	0,072	0,090	0,108	120	0,013	0,019	0,025	0,038	0,050	0,063	0,076
≤ 240 HB	165	0,023	0,034	0,045	0,068	0,090	0,113	0,135	250	0,016	0,024	0,032	0,047	0,063	0,079	0,095
≥ 240 HB	135	0,020	0,029	0,039	0,059	0,078	0,098	0,117	210	0,014	0,020	0,027	0,041	0,055	0,068	0,082
≥ 7 % Si	225	0,023	0,034	0,045	0,068	0,090	0,113	0,135	380	0,016	0,024	0,032	0,047	0,063	0,079	0,095
