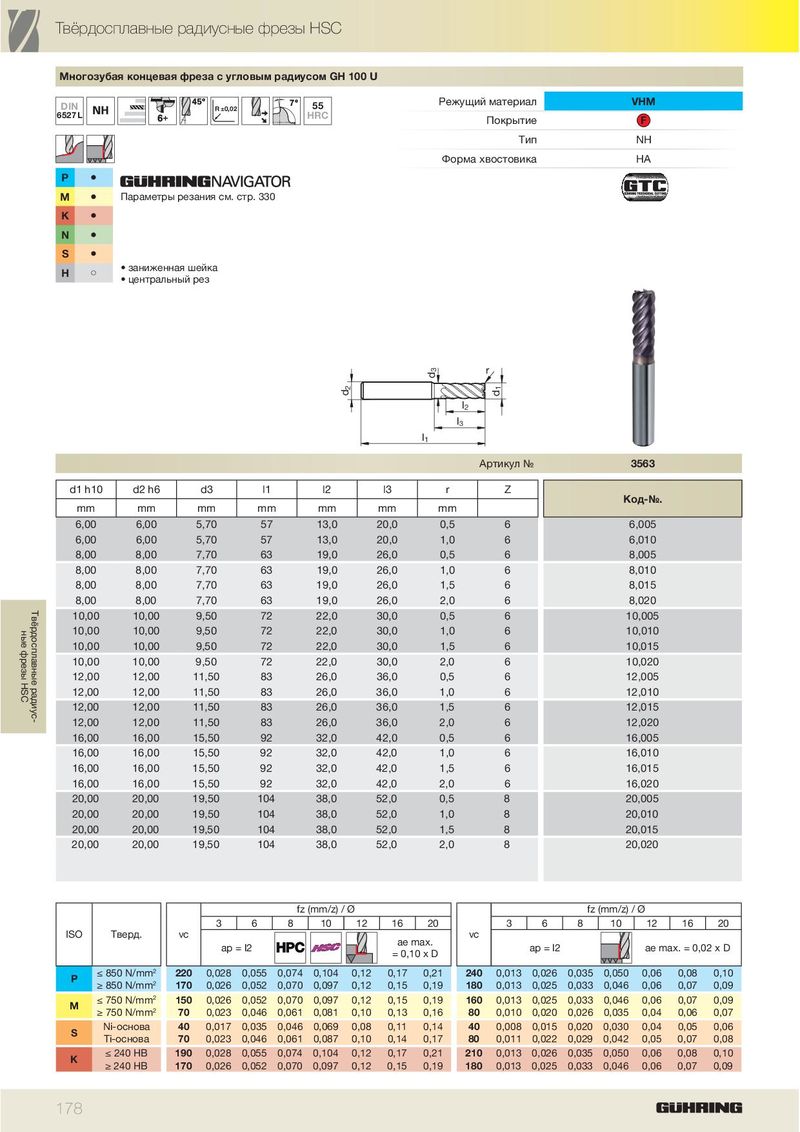

Каталог Guhring фрезерный инструмент - страница 184

Tвёрдосплавные радиусные фрезы HSC Многозубая концевая фреза с угловым радиусом GH 100 U Режущий материал VHM DIN R±0,02 55 6527 L HRC Покрытие F Тип NH Форма хвостовика HA P ä M ä Параметры резания см. стр. 330 K ä N ä S ä • заниженная шейка H ã • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 3563 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 13,0 20,0 0,5 6 6,005 6,00 6,00 5,70 57 13,0 20,0 1,0 6 6,010 8,00 8,00 7,70 63 19,0 26,0 0,5 6 8,005 8,00 8,00 7,70 63 19,0 26,0 1,0 6 8,010 8,00 8,00 7,70 63 19,0 26,0 1,5 6 8,015 8,00 8,00 7,70 63 19,0 26,0 2,0 6 8,020 Tвёрдосплавные радиус- 10,00 10,00 9,50 72 22,0 30,0 0,5 6 10,005 ные фрезы HSC 10,00 10,00 9,50 72 22,0 30,0 1,0 6 10,010 10,00 10,00 9,50 72 22,0 30,0 1,5 6 10,015 10,00 10,00 9,50 72 22,0 30,0 2,0 6 10,020 12,00 12,00 11,50 83 26,0 36,0 0,5 6 12,005 12,00 12,00 11,50 83 26,0 36,0 1,0 6 12,010 12,00 12,00 11,50 83 26,0 36,0 1,5 6 12,015 12,00 12,00 11,50 83 26,0 36,0 2,0 6 12,020 16,00 16,00 15,50 92 32,0 42,0 0,5 6 16,005 16,00 16,00 15,50 92 32,0 42,0 1,0 6 16,010 16,00 16,00 15,50 92 32,0 42,0 1,5 6 16,015 16,00 16,00 15,50 92 32,0 42,0 2,0 6 16,020 20,00 20,00 19,50 104 38,0 52,0 0,5 8 20,005 20,00 20,00 19,50 104 38,0 52,0 1,0 8 20,010 20,00 20,00 19,50 104 38,0 52,0 1,5 8 20,015 20,00 20,00 19,50 104 38,0 52,0 2,0 8 20,020 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 850 N/mm 2 220 0,028 0,055 0,074 0,104 0,12 0,17 0,21 240 0,013 0,026 0,035 0,050 0,06 0,08 0,10 P ≥ 850 N/mm 2 170 0,026 0,052 0,070 0,097 0,12 0,15 0,19 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 ≤ 750 N/mm 2 150 0,026 0,052 0,070 0,097 0,12 0,15 0,19 160 0,013 0,025 0,033 0,046 0,06 0,07 0,09 M ≥ 750 N/mm 2 70 0,023 0,046 0,061 0,081 0,10 0,13 0,16 80 0,010 0,020 0,026 0,035 0,04 0,06 0,07 Ni-основа 40 0,017 0,035 0,046 0,069 0,08 0,11 0,14 40 0,008 0,015 0,020 0,030 0,04 0,05 0,06 S Ti-основа 70 0,023 0,046 0,061 0,087 0,10 0,14 0,17 80 0,011 0,022 0,029 0,042 0,05 0,07 0,08 ≤ 240 HB 190 0,028 0,055 0,074 0,104 0,12 0,17 0,21 210 0,013 0,026 0,035 0,050 0,06 0,08 0,10 K ≥ 240 HB 170 0,026 0,052 0,070 0,097 0,12 0,15 0,19 180 0,013 0,025 0,033 0,046 0,06 0,07 0,09 178
