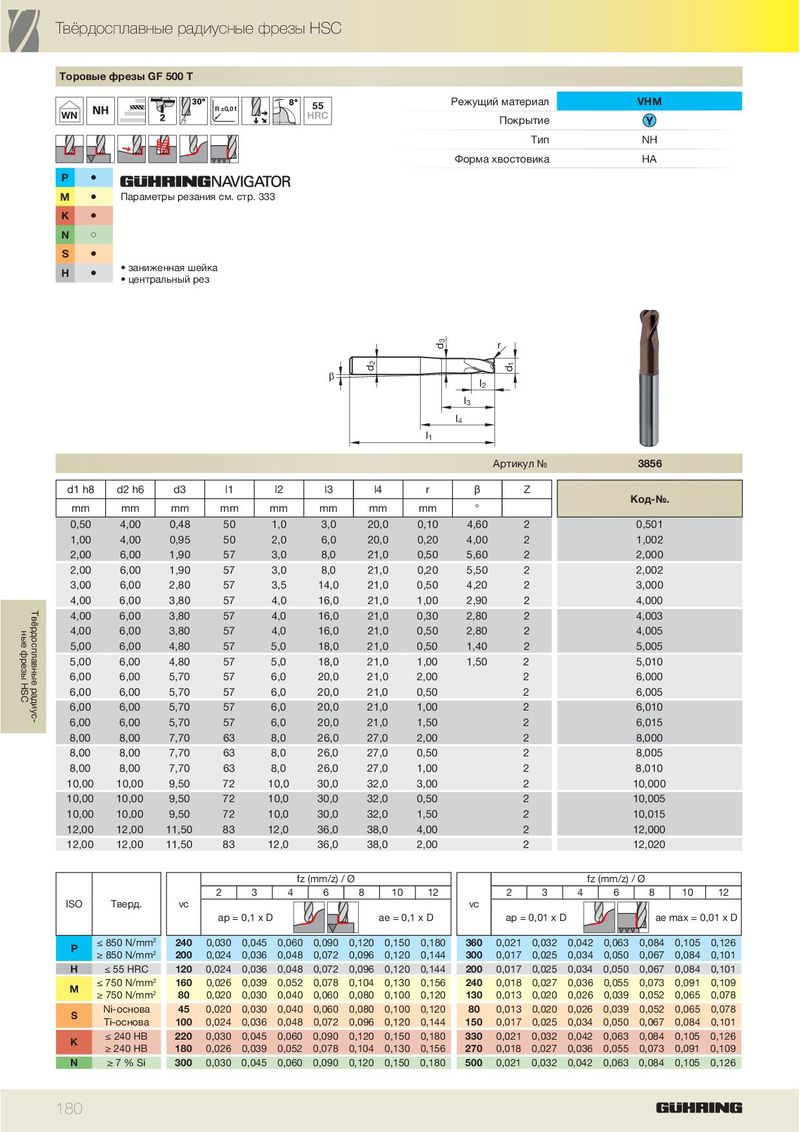

Тор	овые	фрезы GF 500 T
WN		R±0,01 55 HRC	Режущий материал Покрытие	VHM
			Тип	NH
			Форма хвостовика	HA
P M	� �	Параметры резания см. стр. 333
K	�
N	�
S H	� �	• заниженная шейка • центральный рез

E

l 1

r

l 2 l 3 l 4

								Ар	тикул №	3856
d1 h8	d2 h6	d3	l1	l2	l3	l4	r	β	Z	Код-№.
mm	mm	mm	mm	mm	mm	mm	mm	°
0,50	4,00	0,48	50	1,0	3,0	20,0	0,10	4,60	2	0,501
1,00	4,00	0,95	50	2,0	6,0	20,0	0,20	4,00	2	1,002
2,00	6,00	1,90	57	3,0	8,0	21,0	0,50	5,60	2	2,000
2,00	6,00	1,90	57	3,0	8,0	21,0	0,20	5,50	2	2,002
3,00	6,00	2,80	57	3,5	14,0	21,0	0,50	4,20	2	3,000
4,00	6,00	3,80	57	4,0	16,0	21,0	1,00	2,90	2	4,000
4,00	6,00	3,80	57	4,0	16,0	21,0	0,30	2,80	2	4,003
4,00	6,00	3,80	57	4,0	16,0	21,0	0,50	2,80	2	4,005
5,00	6,00	4,80	57	5,0	18,0	21,0	0,50	1,40	2	5,005
5,00	6,00	4,80	57	5,0	18,0	21,0	1,00	1,50	2	5,010
6,00	6,00	5,70	57	6,0	20,0	21,0	2,00		2	6,000
6,00	6,00	5,70	57	6,0	20,0	21,0	0,50		2	6,005
6,00	6,00	5,70	57	6,0	20,0	21,0	1,00		2	6,010
6,00	6,00	5,70	57	6,0	20,0	21,0	1,50		2	6,015
8,00	8,00	7,70	63	8,0	26,0	27,0	2,00		2	8,000
8,00	8,00	7,70	63	8,0	26,0	27,0	0,50		2	8,005
8,00	8,00	7,70	63	8,0	26,0	27,0	1,00		2	8,010
10,00	10,00	9,50	72	10,0	30,0	32,0	3,00		2	10,000
10,00	10,00	9,50	72	10,0	30,0	32,0	0,50		2	10,005
10,00	10,00	9,50	72	10,0	30,0	32,0	1,50		2	10,015
12,00	12,00	11,50	83	12,0	36,0	38,0	4,00		2	12,000
12,00	12,00	11,50	83	12,0	36,0	38,0	2,00		2	12,020

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
P	≤ 850 N/mm2	240	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,021	0,032	0,042	0,063	0,084	0,105	0,126
	≥ 850 N/mm2	200	0,024	0,036	0,048	0,072	0,096	0,120	0,144	300	0,017	0,025	0,034	0,050	0,067	0,084	0,101
H	≤ 55 HRC	120	0,024	0,036	0,048	0,072	0,096	0,120	0,144	200	0,017	0,025	0,034	0,050	0,067	0,084	0,101
M	≤ 750 N/mm2	160	0,026	0,039	0,052	0,078	0,104	0,130	0,156	240	0,018	0,027	0,036	0,055	0,073	0,091	0,109
	≥ 750 N/mm2	80	0,020	0,030	0,040	0,060	0,080	0,100	0,120	130	0,013	0,020	0,026	0,039	0,052	0,065	0,078
S	Ni-основа	45	0,020	0,030	0,040	0,060	0,080	0,100	0,120	80	0,013	0,020	0,026	0,039	0,052	0,065	0,078
	Ti-основа	100	0,024	0,036	0,048	0,072	0,096	0,120	0,144	150	0,017	0,025	0,034	0,050	0,067	0,084	0,101
K	≤ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	330	0,021	0,032	0,042	0,063	0,084	0,105	0,126
	≥ 240 HB	180	0,026	0,039	0,052	0,078	0,104	0,130	0,156	270	0,018	0,027	0,036	0,055	0,073	0,091	0,109
N	≥ 7 % Si	300	0,030	0,045	0,060	0,090	0,120	0,150	0,180	500	0,021	0,032	0,042	0,063	0,084	0,105	0,126
