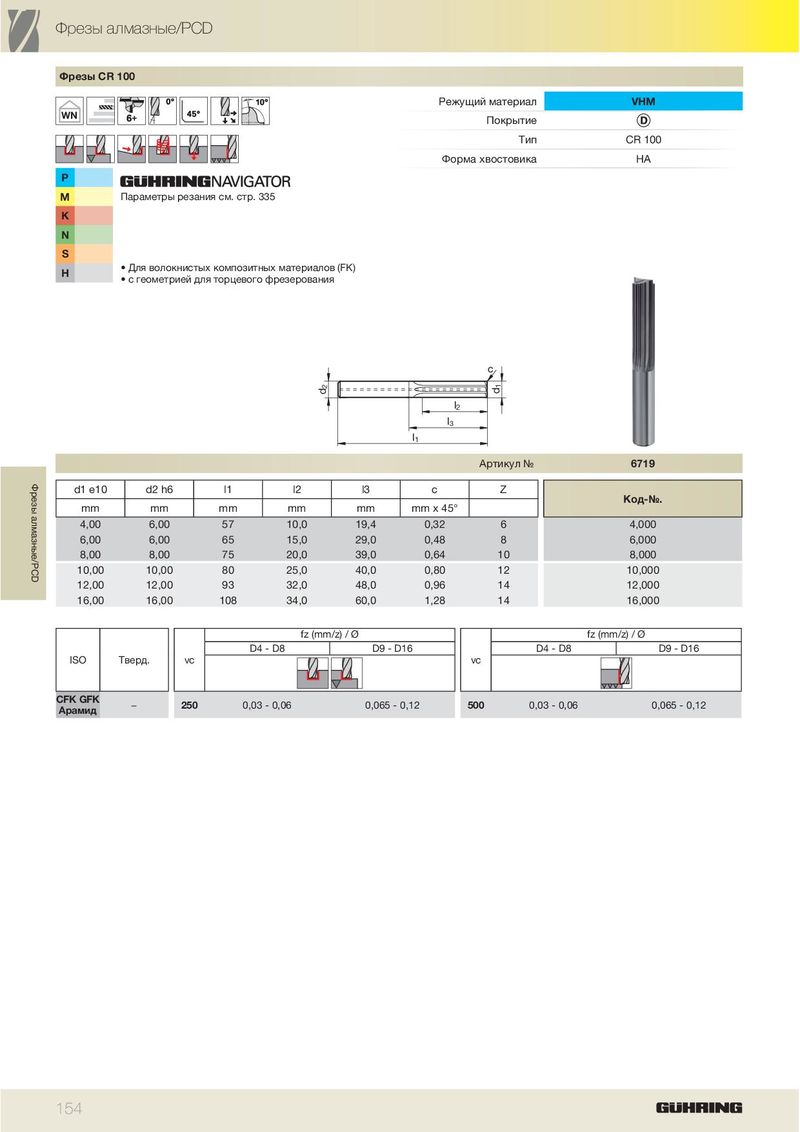

| Режущий материал | VHM |
| Покрытие | |
| Тип | CR 100 |
| Форма хвостовика | HA |
WN
P M K N S H
Параметры резания см. стр. 335
- Для волокнистых композитных материалов (FK)
- с геометрией для торцевого фрезерования
| d2 | l2 l1 d1 l3 c | ||||
| Артикул № | 6719 | ||||
| d1 e10 | d2 h6 | l1 l2 | l3 | c Z | Код-№ |
| mm | mm | mm mm | mm | mm x 45° | . |
| 4,00 | 6,00 | 57 10,0 | 19,4 | 0,32 6 | 4,000 |
| 6,00 | 6,00 | 65 15,0 | 29,0 | 0,48 8 | 6,000 |
| 8,00 | 8,00 | 75 20,0 | 39,0 | 0,64 10 | 8,000 |
| 10,00 | 10,00 | 80 25,0 | 40,0 | 0,80 12 | 10,000 |
| 12,00 | 12,00 | 93 32,0 | 48,0 | 0,96 14 | 12,000 |
| 16,00 | 16,00 | 108 34,0 | 60,0 | 1,28 14 | 16,000 |
| fz(mm/ | z)/ Ø | fz(mm/z)/ Ø | |||
| D4 - D8 | D9 - | D16 D4 - | D8 D9 - D16 | ||
| ISO Тв | ерд. vc | vc | |||
| CFK GFK Арамид | − 250 | 0,03 - 0,06 | 0,065 | - 0,12 500 0,03 - | 0,06 0,065 - 0,12 |
