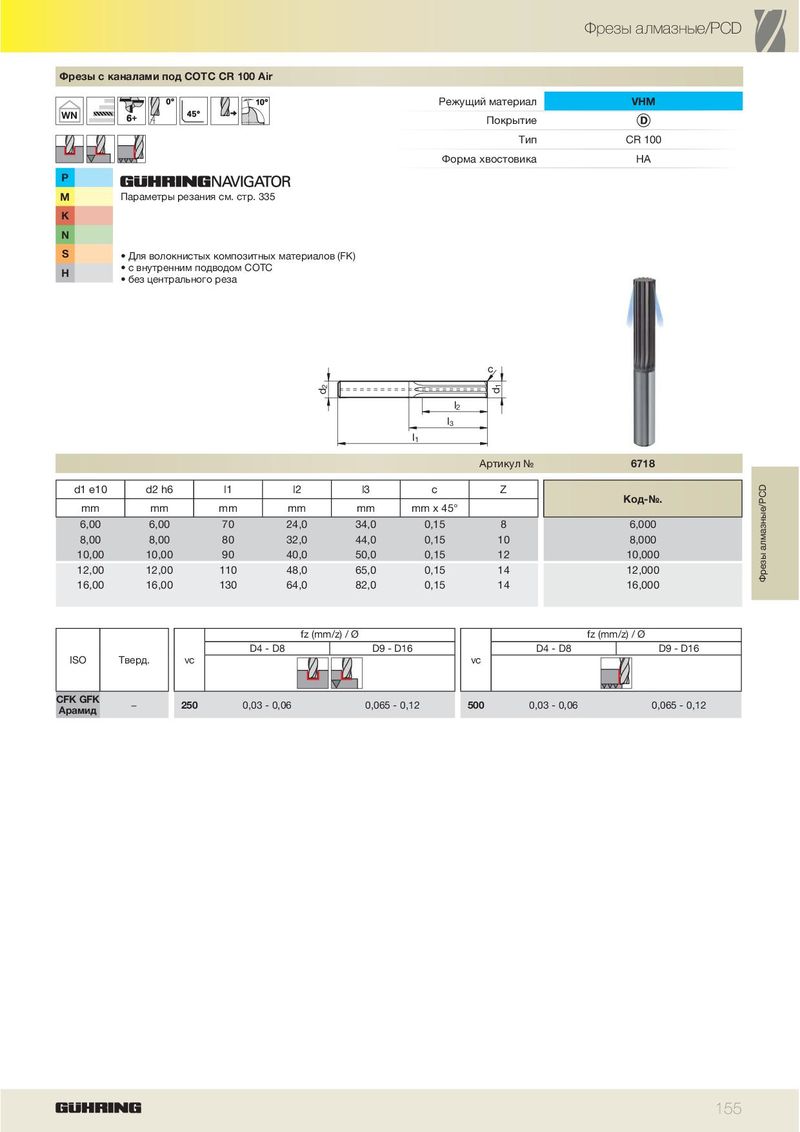

Фрезы с каналами под СОТС CR 100 Air
| WN | Режущий материал Покрытие | VHM | |
| Тип Форма хвостовика | CR 100 HA | ||
| P M K | Параметры резания см. стр. 335 | ||
| N S H | • Для волокнистых композитных материалов (FK) • с внутренним подводом СОТС • без центрального реза |
| d2 | l2 l1 l3 | d1 c | ||||
| Артикул № | 6718 | |||||
| d1 e10 | d2 h6 | l1 l2 | l3 | c | Z | Код-№ |
| mm | mm | mm mm | mm | mm x 45° | . | |
| 6,00 | 6,00 | 70 24,0 | 34,0 | 0,15 | 8 | 6,000 |
| 8,00 | 8,00 | 80 32,0 | 44,0 | 0,15 | 10 | 8,000 |
| 10,00 | 10,00 | 90 40,0 | 50,0 | 0,15 | 12 | 10,000 |
| 12,00 | 12,00 | 110 48,0 | 65,0 | 0,15 | 14 | 12,000 |
| 16,00 | 16,00 | 130 64,0 | 82,0 | 0,15 | 14 | 16,000 |
| fz(mm/z | )/ Ø | fz(mm/z)/ Ø | ||||
| D4 - D8 | D9 - | D16 | D4 - | D8 D9 - D16 | ||
| ISO Тв | ерд. vc | vc | ||||
| CFK GFK Арамид | − 250 | 0,03 - 0,06 | 0,065 | - 0,12 | 500 0,03 - | 0,06 0,065 - 0,12 |
