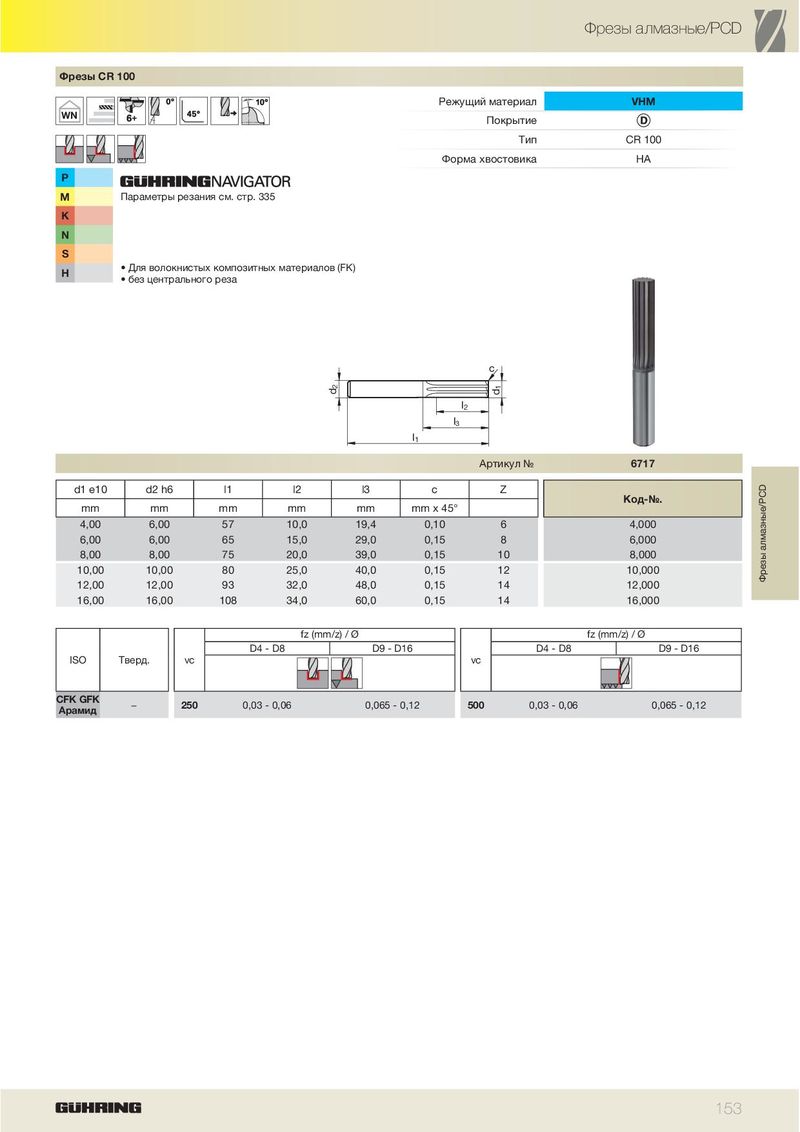

Каталог Guhring фрезерный инструмент - страница 159
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
Параметры резания см. стр. 335
- Для волокнистых композитных материалов (FK)
- без центрального реза
Режущий материал VHM Покрытие Тип CR 100 Форма хвостовика HA
| d2 | l2 l1 d1 l3 c | |||
| Артикул № | 6717 | |||
| d1 e10 | d2 h6 | l1 l2 l3 | c Z | Ко-№ |
| mm | mm | mm mm mm | mm x 45° | д. |
| 4,00 | 6,00 | 57 10,0 19,4 | 0,10 6 | 4,000 |
| 6,00 | 6,00 | 65 15,0 29,0 | 0,15 8 | 6,000 |
| 8,00 | 8,00 | 75 20,0 39,0 | 0,15 10 | 8,000 |
| 10,00 | 10,00 | 80 25,0 40,0 | 0,15 12 | 10,000 |
| 12,00 | 12,00 | 93 32,0 48,0 | 0,15 14 | 12,000 |
| 16,00 | 16,00 | 108 34,0 60,0 | 0,15 14 | 16,000 |
| fz(mm/z)/ Ø | fz(mm/z)/ Ø | |||
| D4 - D8 D9 - | D16 D4 - | D8 D9 - D16 | ||
| ISO Тв | ерд. vc | vc | ||
| CFK GFK Арамид | − 250 | 0,03 - 0,06 0,065 - | 0,12 500 0,03 - | 0,06 0,065 - 0,12 |
