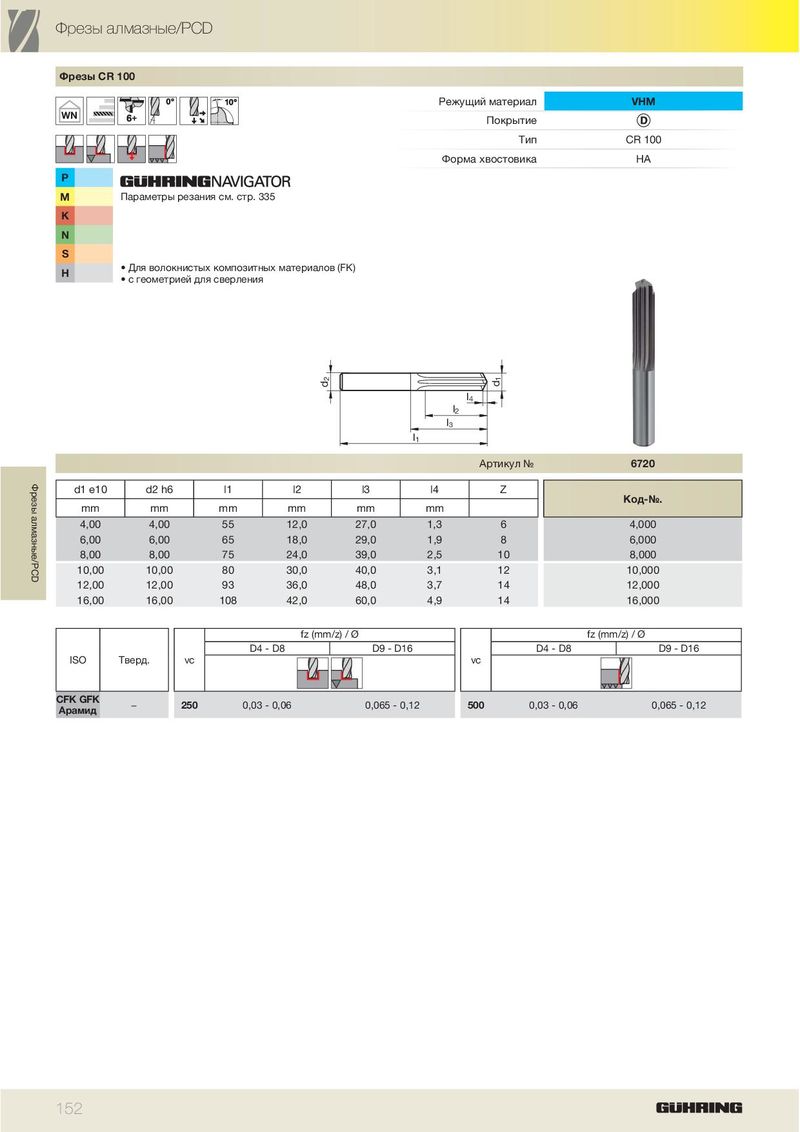

| Фре | зы CR | 100 | ||
| Режущий материал | VHM | |||
| WN | Покрытие | |||
| Тип | CR 100 | |||
| Форма хвостовика | HA | |||
| P M | Параметры резания см. стр. 335 | |||
| K N | ||||
| S H | • Для волокнистых композитных материалов (FK) • с геометрией для сверления |
| d2 | l l1 l3 | Артикул № 2 d1 l4 | 6720 | ||||
| d1 e10 | d2 h6 | l1 | l2 | l3 | l4 | Z | Ко-№ |
| mm | mm | mm | mm | mm | mm | д. | |
| 4,00 | 4,00 | 55 | 12,0 | 27,0 | 1,3 | 6 | 4,000 |
| 6,00 | 6,00 | 65 | 18,0 | 29,0 | 1,9 | 8 | 6,000 |
| 8,00 | 8,00 | 75 | 24,0 | 39,0 | 2,5 | 10 | 8,000 |
| 10,00 | 10,00 | 80 | 30,0 | 40,0 | 3,1 | 12 | 10,000 |
| 12,00 | 12,00 | 93 | 36,0 | 48,0 | 3,7 | 14 | 12,000 |
| 16,00 | 16,00 | 108 | 42,0 | 60,0 | 4,9 | 14 | 16,000 |
| fz(mm | /z)/ Ø | fz(mm/z)/ Ø | |||||
| D4 | - D8 | D9 - D | 16 | D4 - | D8 D9 - D16 | ||
| ISO Тв | ерд. vc | vc | |||||
| CFK GFK Арамид | − 250 | 0,03 | - 0,06 | 0,065 - | 0,12 | 500 0,03 - | 0,06 0,065 - 0,12 |
