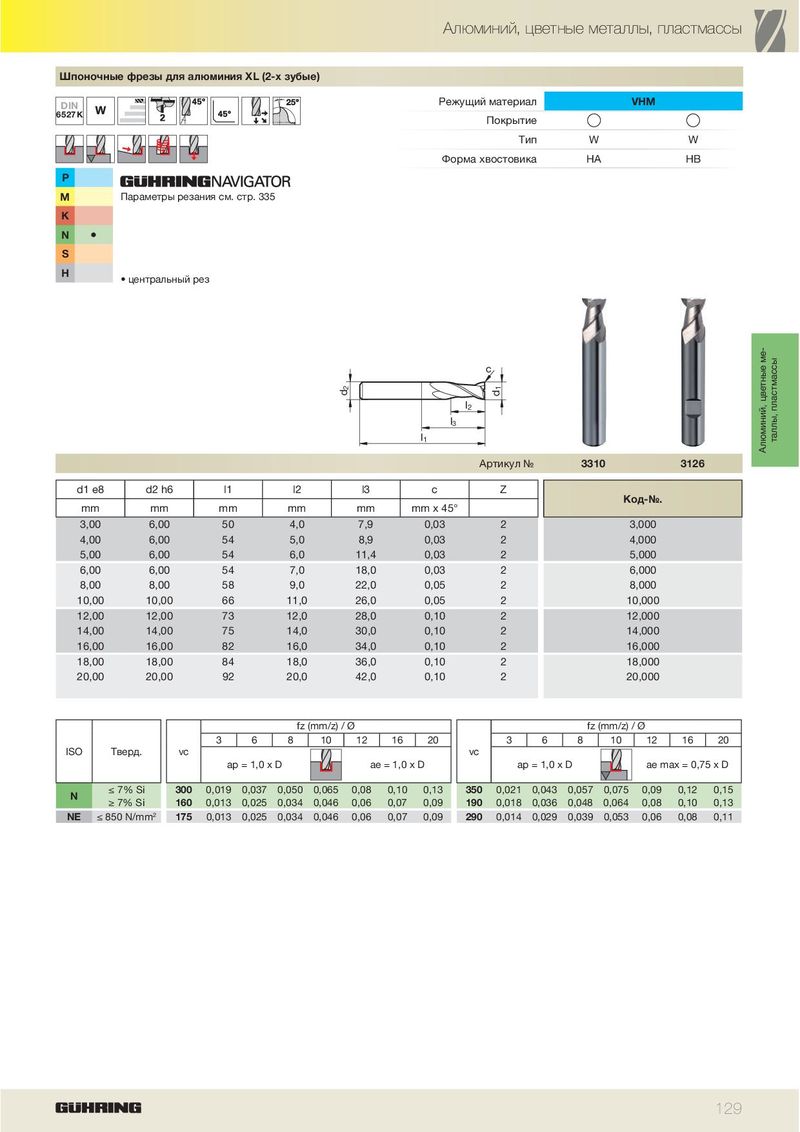

| Шпо | ночн | ые фрезы для алюминия XL (2-х зубые) | |||
| DIN 6527 K | Режущий материал Покрытие | VHM | |||
| Тип | W | W | |||
| Форма хвостовика | HA | HB | |||
| P M | Параметры резания см. стр. 335 | ||||
| K | |||||
| N | � | ||||
| S | |||||
| H | • центральный рез |
| d2 | l2 l1 l3 c | d1 | |||||||||||
| Ар | тикул № | 331 | 0 | 3126 | |||||||||
| d1 e8 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | ||||||
| mm | mm | mm | mm | mm | mm x 45° | од-. | |||||||
| 3,00 | 6,00 | 50 | 4,0 | 7,9 | 0,03 | 2 | 3,000 | ||||||
| 4,00 | 6,00 | 54 | 5,0 | 8,9 | 0,03 | 2 | 4,000 | ||||||
| 5,00 | 6,00 | 54 | 6,0 | 11,4 | 0,03 | 2 | 5,000 | ||||||
| 6,00 | 6,00 | 54 | 7,0 | 18,0 | 0,03 | 2 | 6,000 | ||||||
| 8,00 | 8,00 | 58 | 9,0 | 22,0 | 0,05 | 2 | 8,000 | ||||||
| 10,00 | 10,00 | 66 | 11,0 | 26,0 | 0,05 | 2 | 10,000 | ||||||
| 12,00 | 12,00 | 73 | 12,0 | 28,0 | 0,10 | 2 | 12,000 | ||||||
| 14,00 | 14,00 | 75 | 14,0 | 30,0 | 0,10 | 2 | 14,000 | ||||||
| 16,00 | 16,00 | 82 | 16,0 | 34,0 | 0,10 | 2 | 16,000 | ||||||
| 18,00 | 18,00 | 84 | 18,0 | 36,0 | 0,10 | 2 | 18,000 | ||||||
| 20,00 | 20,00 | 92 | 20,0 | 42,0 | 0,10 | 2 | 20,000 | ||||||
| fz( | mm/z) | / Ø | fz | (mm/z)/ Ø | |||||||||
| 3 | 6 | 8 | 10 | 12 | 16 20 | 3 | 6 8 | 10 12 | 16 | 20 | |||
| ISO Тве | рд. | vc | ap | = 1, | 0 x D | ae | vc = 1,0 x D | ap = | 1,0 x D | ae m | ax = 0,7 | 5 x D | |
| N ≤ 7 | % Si | 300 | 0,019 | 0,03 | 7 0,050 | 0,065 | 0,08 | 0,10 0,13 350 | 0,021 0 | ,043 0,057 | 0,075 0,09 | 0,12 | 0,15 |
| ≥ 7 | % Si | 160 | 0,013 | 0,02 | 5 0,034 | 0,046 | 0,06 | 0,07 0,09 190 | 0,018 0 | ,036 0,048 | 0,064 0,08 | 0,10 | 0,13 |
| NE ≤ 850 | N/mm2 | 175 | 0,013 | 0,02 | 5 0,034 | 0,046 | 0,06 | 0,07 0,09 290 | 0,014 0 | ,029 0,039 | 0,053 0,06 | 0,08 | 0,11 |
