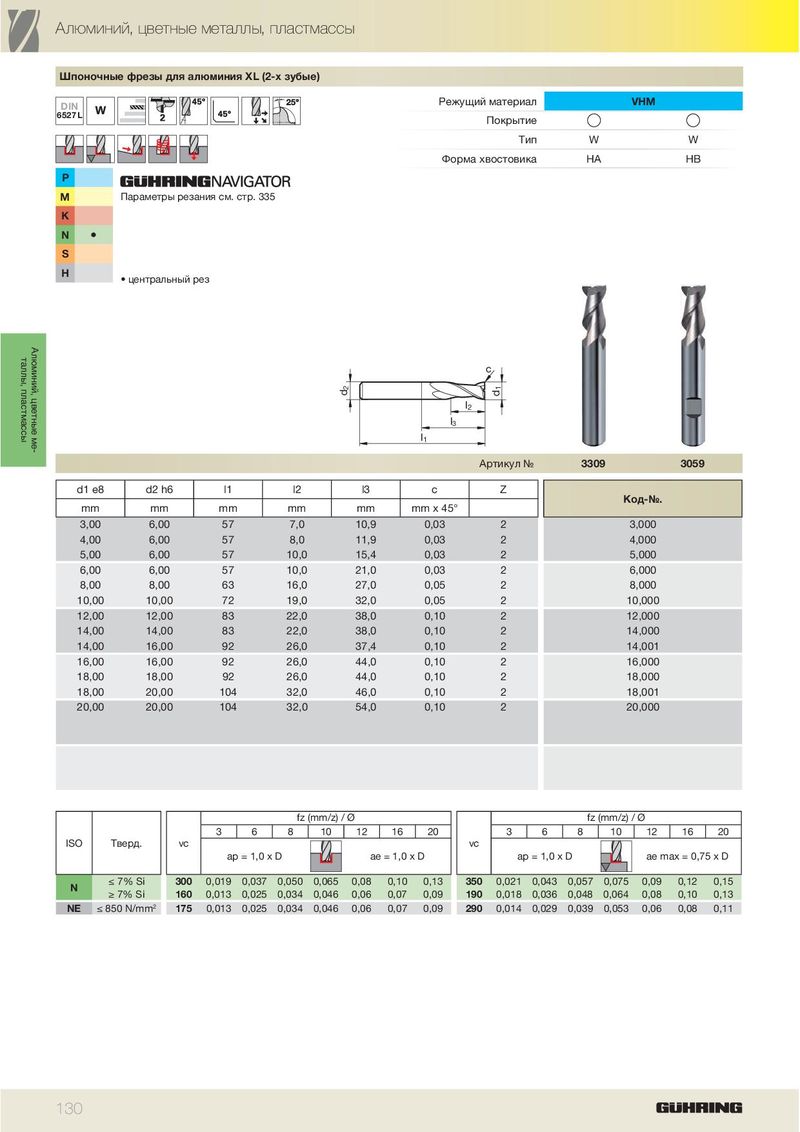

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
DIN 6527L
P M K N ä S H
Параметры резания см. стр. 335
- центральный рез
Режущий материал VHM Покрытие
| Тип | W | W | |
| Форма хвостовика | HA | HB |
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 3309 | 3059 | ||||||
| d1 e8 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | |
| mm | mm | mm | mm | mm | mm x 45° | од-. | ||
| 3,00 | 6,00 | 57 | 7,0 | 10,9 | 0,03 | 2 | 3,000 | |
| 4,00 | 6,00 | 57 | 8,0 | 11,9 | 0,03 | 2 | 4,000 | |
| 5,00 | 6,00 | 57 | 10,0 | 15,4 | 0,03 | 2 | 5,000 | |
| 6,00 | 6,00 | 57 | 10,0 | 21,0 | 0,03 | 2 | 6,000 | |
| 8,00 | 8,00 | 63 | 16,0 | 27,0 | 0,05 | 2 | 8,000 | |
| 10,00 | 10,00 | 72 | 19,0 | 32,0 | 0,05 | 2 | 10,000 | |
| 12,00 | 12,00 | 83 | 22,0 | 38,0 | 0,10 | 2 | 12,000 | |
| 14,00 | 14,00 | 83 | 22,0 | 38,0 | 0,10 | 2 | 14,000 | |
| 14,00 | 16,00 | 92 | 26,0 | 37,4 | 0,10 | 2 | 14,001 | |
| 16,00 | 16,00 | 92 | 26,0 | 44,0 | 0,10 | 2 | 16,000 | |
| 18,00 | 18,00 | 92 | 26,0 | 44,0 | 0,10 | 2 | 18,000 | |
| 18,00 | 20,00 | 104 | 32,0 | 46,0 | 0,10 | 2 | 18,001 | |
| 20,00 | 20,00 | 104 | 32,0 | 54,0 | 0,10 | 2 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D
| ≤ 7% Si | 300 | 0,019 | 0,037 | 0,050 | 0,065 | 0,08 | 0,10 | 0,13 | 350 | 0,021 | 0,043 | 0,057 | 0,075 | 0,09 | 0,12 | 0,15 | ||
| N | ||||||||||||||||||
| ≥ 7% Si | 160 | 0,013 | 0,025 | 0,034 | 0,046 | 0,06 | 0,07 | 0,09 | 190 | 0,018 | 0,036 | 0,048 | 0,064 | 0,08 | 0,10 | 0,13 | ||
| NE | ≤ 850 N/mm2 | 175 | 0,013 | 0,025 | 0,034 | 0,046 | 0,06 | 0,07 | 0,09 | 290 | 0,014 | 0,029 | 0,039 | 0,053 | 0,06 | 0,08 | 0,11 |
