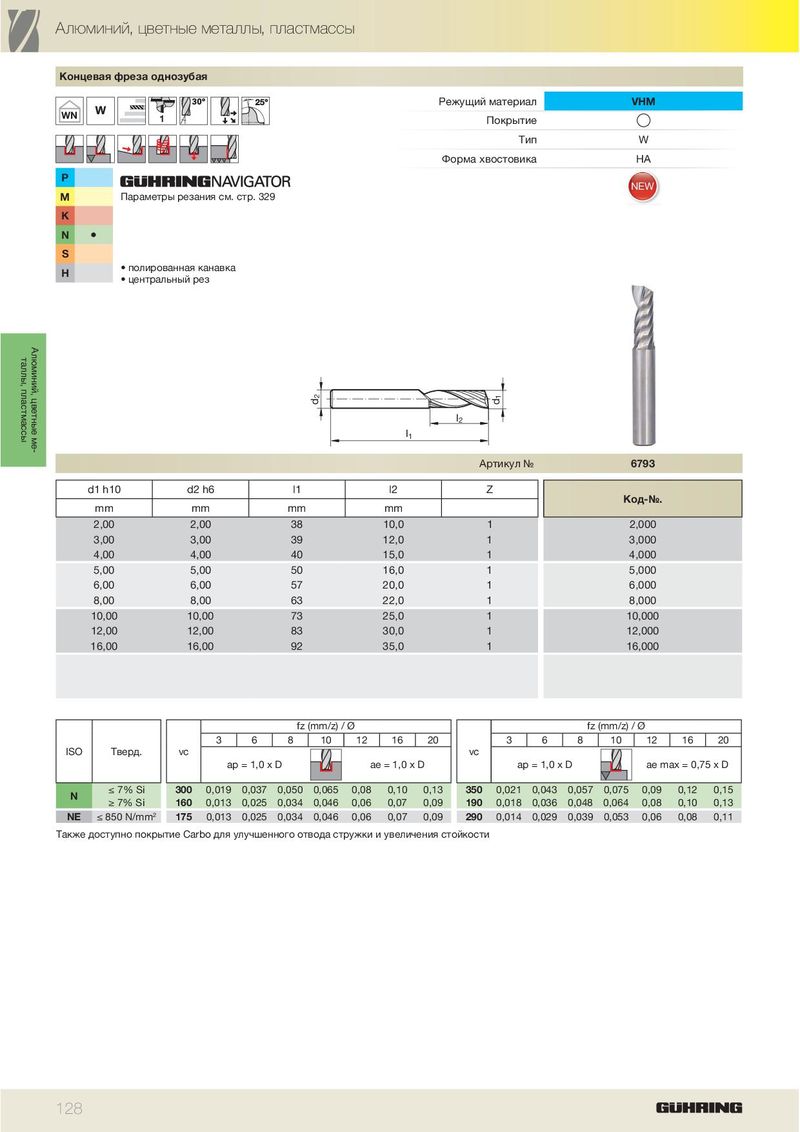

Концевая фреза однозубая
WN 1
P M Параметры резания см. стр. 329 K N ä S
- полированная канавка
H
- центральный рез
Режущий материал VHM Покрытие Тип W Форма хвостовика HA
NEW
l 1
l 2
| Артикул № | 6793 | ||||
| d1 h10 | d2 h6 | l1 | l2 | Z | Ко-№ |
| mm | mm | mm | mm | д. | |
| 2,00 | 2,00 | 38 | 10,0 | 1 | 2,000 |
| 3,00 | 3,00 | 39 | 12,0 | 1 | 3,000 |
| 4,00 | 4,00 | 40 | 15,0 | 1 | 4,000 |
| 5,00 | 5,00 | 50 | 16,0 | 1 | 5,000 |
| 6,00 | 6,00 | 57 | 20,0 | 1 | 6,000 |
| 8,00 | 8,00 | 63 | 22,0 | 1 | 8,000 |
| 10,00 | 10,00 | 73 | 25,0 | 1 | 10,000 |
| 12,00 | 12,00 | 83 | 30,0 | 1 | 12,000 |
| 16,00 | 16,00 | 92 | 35,0 | 1 | 16,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D
| ≤ 7% Si | 300 | 0,019 | 0,037 | 0,050 | 0,065 | 0,08 | 0,10 | 0,13 | 350 | 0,021 | 0,043 | 0,057 | 0,075 | 0,09 | 0,12 | 0,15 | ||
| N | ||||||||||||||||||
| ≥ 7% Si | 160 | 0,013 | 0,025 | 0,034 | 0,046 | 0,06 | 0,07 | 0,09 | 190 | 0,018 | 0,036 | 0,048 | 0,064 | 0,08 | 0,10 | 0,13 | ||
| NE | ≤ 850 N/mm2 | 175 | 0,013 | 0,025 | 0,034 | 0,046 | 0,06 | 0,07 | 0,09 | 290 | 0,014 | 0,029 | 0,039 | 0,053 | 0,06 | 0,08 | 0,11 |
Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости
