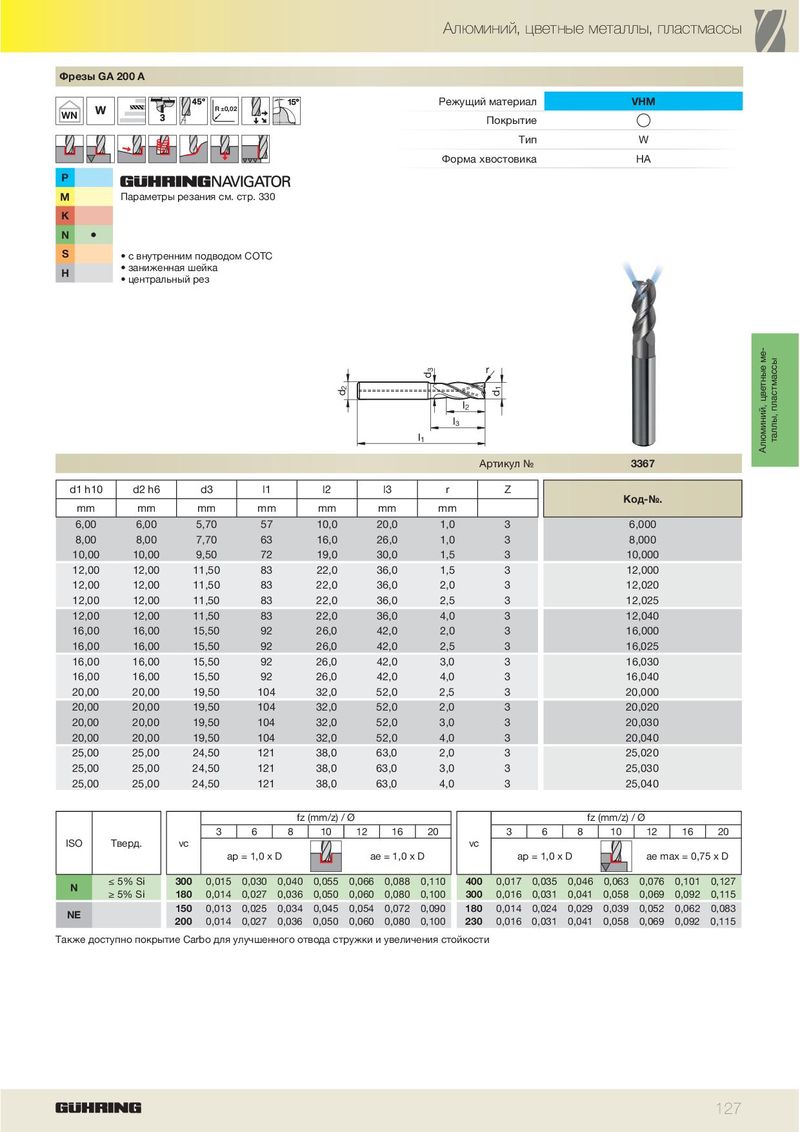

Алюминий, цветные металлы, пластмассы Фрезы GA 200 A Режущий материал VHM R±0,02 WN Покрытие Тип W Форма хвостовика HA P M Параметры резания см. стр. 330 K N ä S • с внутренним подводом СОТС • заниженная шейка H • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 таллы, пластмассы Алюминий, цветные ме- Артикул № 3367 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 10,0 20,0 1,0 3 6,000 8,00 8,00 7,70 63 16,0 26,0 1,0 3 8,000 10,00 10,00 9,50 72 19,0 30,0 1,5 3 10,000 12,00 12,00 11,50 83 22,0 36,0 1,5 3 12,000 12,00 12,00 11,50 83 22,0 36,0 2,0 3 12,020 12,00 12,00 11,50 83 22,0 36,0 2,5 3 12,025 12,00 12,00 11,50 83 22,0 36,0 4,0 3 12,040 16,00 16,00 15,50 92 26,0 42,0 2,0 3 16,000 16,00 16,00 15,50 92 26,0 42,0 2,5 3 16,025 16,00 16,00 15,50 92 26,0 42,0 3,0 3 16,030 16,00 16,00 15,50 92 26,0 42,0 4,0 3 16,040 20,00 20,00 19,50 104 32,0 52,0 2,5 3 20,000 20,00 20,00 19,50 104 32,0 52,0 2,0 3 20,020 20,00 20,00 19,50 104 32,0 52,0 3,0 3 20,030 20,00 20,00 19,50 104 32,0 52,0 4,0 3 20,040 25,00 25,00 24,50 121 38,0 63,0 2,0 3 25,020 25,00 25,00 24,50 121 38,0 63,0 3,0 3 25,030 25,00 25,00 24,50 121 38,0 63,0 4,0 3 25,040 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 5% Si 300 0,015 0,030 0,040 0,055 0,066 0,088 0,110 400 0,017 0,035 0,046 0,063 0,076 0,101 0,127 N ≥ 5% Si 180 0,014 0,027 0,036 0,050 0,060 0,080 0,100 300 0,016 0,031 0,041 0,058 0,069 0,092 0,115 150 0,013 0,025 0,034 0,045 0,054 0,072 0,090 180 0,014 0,024 0,029 0,039 0,052 0,062 0,083 NE 200 0,014 0,027 0,036 0,050 0,060 0,080 0,100 230 0,016 0,031 0,041 0,058 0,069 0,092 0,115 Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости 127
