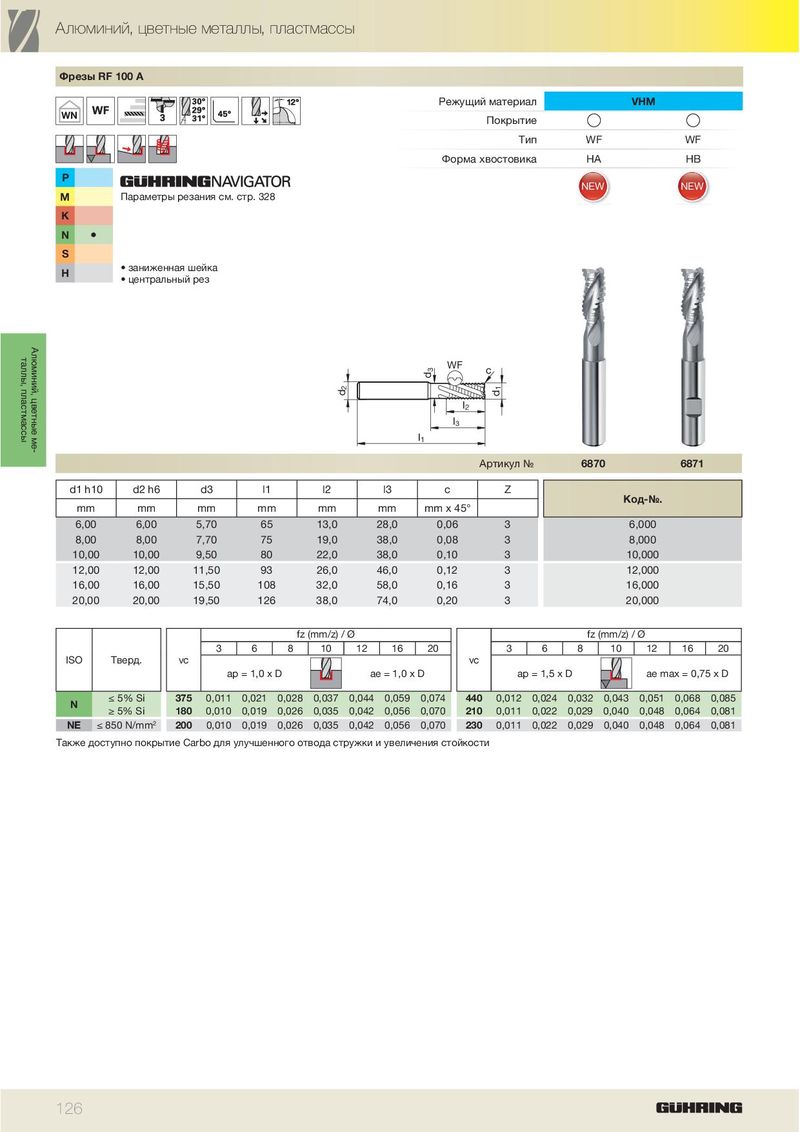

Каталог Guhring фрезерный инструмент - страница 132
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
ä
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
Режущий материал VHM Покрытие
| Тип | WF | WF | |
| Форма хвостовика | HA | HB |
NEW NEW
WF c
l 2 l 3 l 1
Артикул № 6870 6871
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | |
| Код-№. | ||||||||
| mm | mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 5,70 | 65 | 13,0 | 28,0 | 0,06 | 3 | 6,000 |
| 8,00 | 8,00 | 7,70 | 75 | 19,0 | 38,0 | 0,08 | 3 | 8,000 |
| 10,00 | 10,00 | 9,50 | 80 | 22,0 | 38,0 | 0,10 | 3 | 10,000 |
| 12,00 | 12,00 | 11,50 | 93 | 26,0 | 46,0 | 0,12 | 3 | 12,000 |
| 16,00 | 16,00 | 15,50 | 108 | 32,0 | 58,0 | 0,16 | 3 | 16,000 |
| 20,00 | 20,00 | 19,50 | 126 | 38,0 | 74,0 | 0,20 | 3 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap = 1,0 x D ae = 1,0 x D ap = 1,5 x D ae max = 0,75 x D
| ≤ 5% Si | 375 | 0,011 | 0,021 | 0,028 | 0,037 | 0,044 | 0,059 | 0,074 | 440 | 0,012 | 0,024 | 0,032 | 0,043 | 0,051 | 0,068 | 0,085 | ||
| N | ||||||||||||||||||
| ≥ 5% Si | 180 | 0,010 | 0,019 | 0,026 | 0,035 | 0,042 | 0,056 | 0,070 | 210 | 0,011 | 0,022 | 0,029 | 0,040 | 0,048 | 0,064 | 0,081 | ||
| NE | ≤ 850 N/mm2 | 200 | 0,010 | 0,019 | 0,026 | 0,035 | 0,042 | 0,056 | 0,070 | 230 | 0,011 | 0,022 | 0,029 | 0,040 | 0,048 | 0,064 | 0,081 |
Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости
