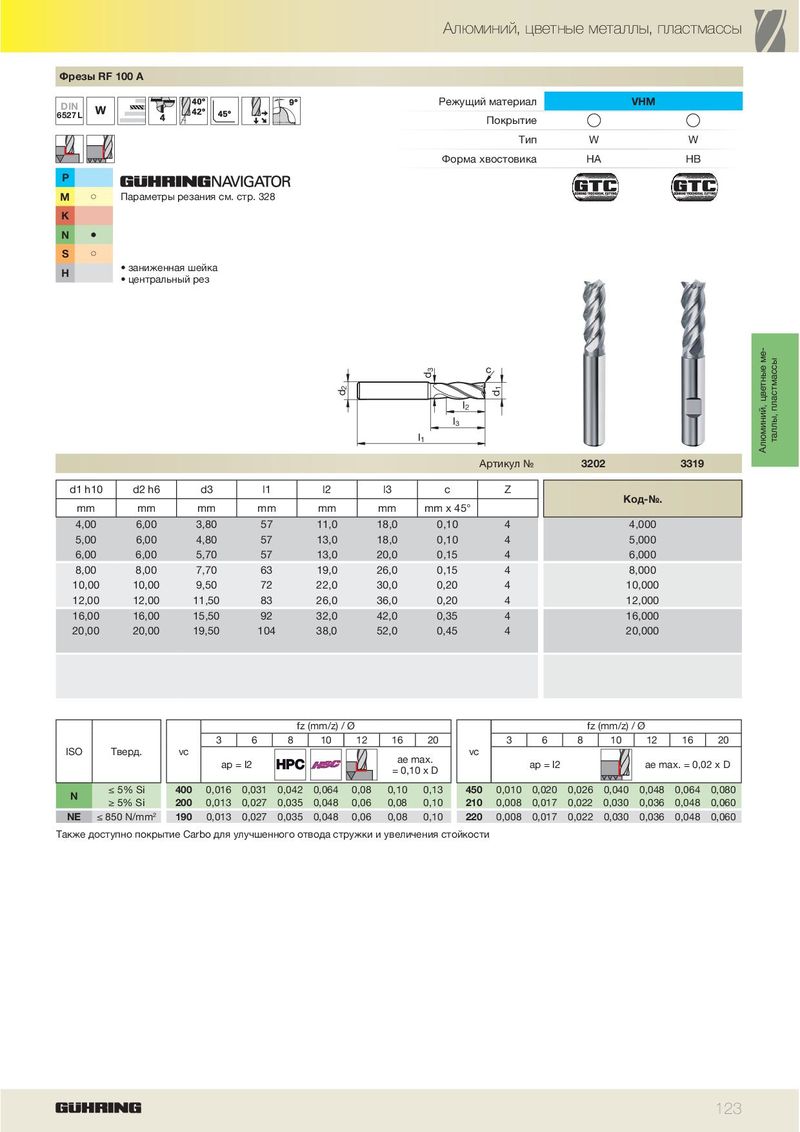

DIN 6527L
P M ã K N ä S ã H
Параметры резания см. стр. 328
- заниженная шейка
- центральный рез
Режущий материал VHM Покрытие
| Тип | W | W | |
| Форма хвостовика | HA | HB |
| d2 | l2 l1 l3 d3 | d1 c | |||||||
| А | ртикул № | 3202 | 3319 | ||||||
| d1 h10 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | Ко-№ | |
| mm | mm | mm | mm | mm | mm | mm x 45° | д. | ||
| 4,00 | 6,00 | 3,80 | 57 | 11,0 | 18,0 | 0,10 | 4 | 4,000 | |
| 5,00 | 6,00 | 4,80 | 57 | 13,0 | 18,0 | 0,10 | 4 | 5,000 | |
| 6,00 | 6,00 | 5,70 | 57 | 13,0 | 20,0 | 0,15 | 4 | 6,000 | |
| 8,00 | 8,00 | 7,70 | 63 | 19,0 | 26,0 | 0,15 | 4 | 8,000 | |
| 10,00 | 10,00 | 9,50 | 72 | 22,0 | 30,0 | 0,20 | 4 | 10,000 | |
| 12,00 | 12,00 | 11,50 | 83 | 26,0 | 36,0 | 0,20 | 4 | 12,000 | |
| 16,00 | 16,00 | 15,50 | 92 | 32,0 | 42,0 | 0,35 | 4 | 16,000 | |
| 20,00 | 20,00 | 19,50 | 104 | 38,0 | 52,0 | 0,45 | 4 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
| ISO | Тверд. | vc | vc | |
| ae max. |
| ap = l2 | ap = l2 | ae max. = 0,02 x D | |
| = 0,10 x D |
| ≤ 5% Si | 400 | 0,016 | 0,031 | 0,042 | 0,064 | 0,08 | 0,10 | 0,13 | 450 | 0,010 | 0,020 | 0,026 | 0,040 | 0,048 | 0,064 | 0,080 | ||
| N | ||||||||||||||||||
| ≥ 5% Si | 200 | 0,013 | 0,027 | 0,035 | 0,048 | 0,06 | 0,08 | 0,10 | 210 | 0,008 | 0,017 | 0,022 | 0,030 | 0,036 | 0,048 | 0,060 | ||
| NE | ≤ 850 N/mm2 | 190 | 0,013 | 0,027 | 0,035 | 0,048 | 0,06 | 0,08 | 0,10 | 220 | 0,008 | 0,017 | 0,022 | 0,030 | 0,036 | 0,048 | 0,060 |
Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости
