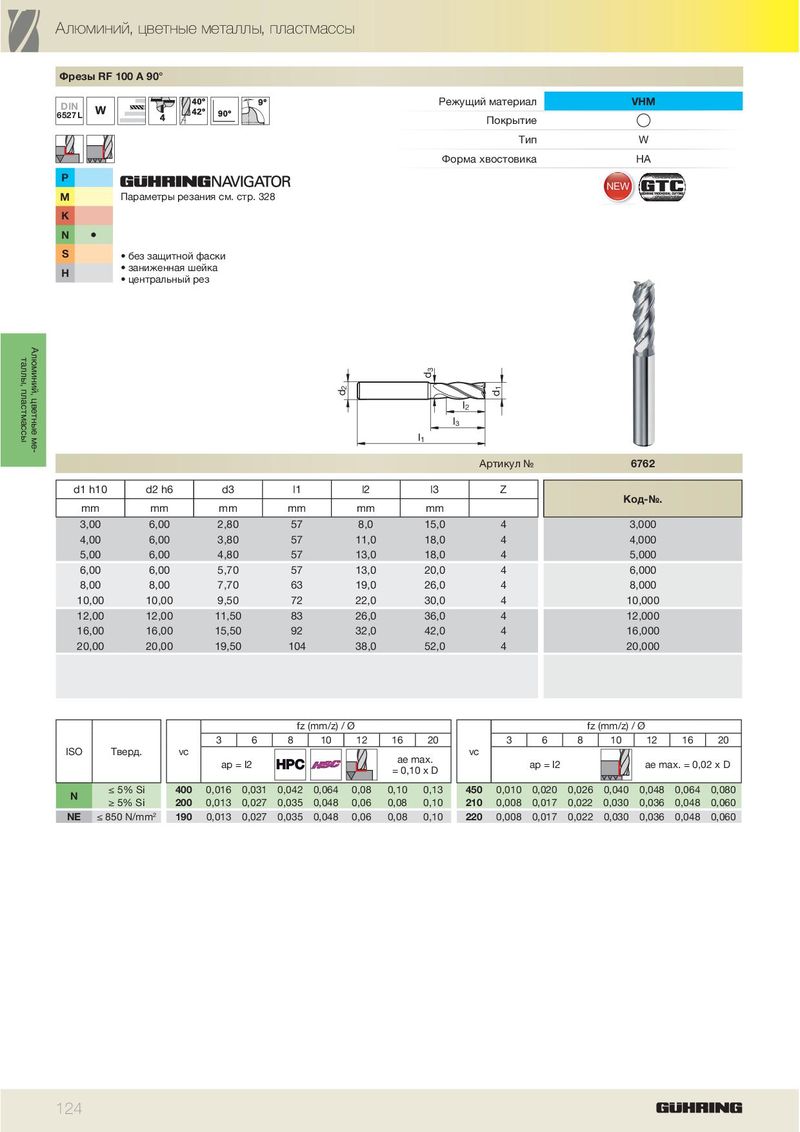

Каталог Guhring фрезерный инструмент - страница 130

Алюминий, цветные металлы, пластмассы Фрезы RF 100 А 90° Режущий материал VHM DIN 6527 L Покрытие Тип W Форма хвостовика HA P NEW M Параметры резания см. стр. 328 K N ä S • без защитной фаски • заниженная шейка H • центральный рез Алюминий, цветные ме- таллы, пластмассы 3 d 2 1 d d l 2 l 3 l 1 Артикул № 6762 d1 h10 d2 h6 d3 l1 l2 l3 Z Код-№. mm mm mm mm mm mm 3,00 6,00 2,80 57 8,0 15,0 4 3,000 4,00 6,00 3,80 57 11,0 18,0 4 4,000 5,00 6,00 4,80 57 13,0 18,0 4 5,000 6,00 6,00 5,70 57 13,0 20,0 4 6,000 8,00 8,00 7,70 63 19,0 26,0 4 8,000 10,00 10,00 9,50 72 22,0 30,0 4 10,000 12,00 12,00 11,50 83 26,0 36,0 4 12,000 16,00 16,00 15,50 92 32,0 42,0 4 16,000 20,00 20,00 19,50 104 38,0 52,0 4 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 5% Si 400 0,016 0,031 0,042 0,064 0,08 0,10 0,13 450 0,010 0,020 0,026 0,040 0,048 0,064 0,080 N ≥ 5% Si 200 0,013 0,027 0,035 0,048 0,06 0,08 0,10 210 0,008 0,017 0,022 0,030 0,036 0,048 0,060 NE ≤ 850 N/mm 2 190 0,013 0,027 0,035 0,048 0,06 0,08 0,10 220 0,008 0,017 0,022 0,030 0,036 0,048 0,060 124
