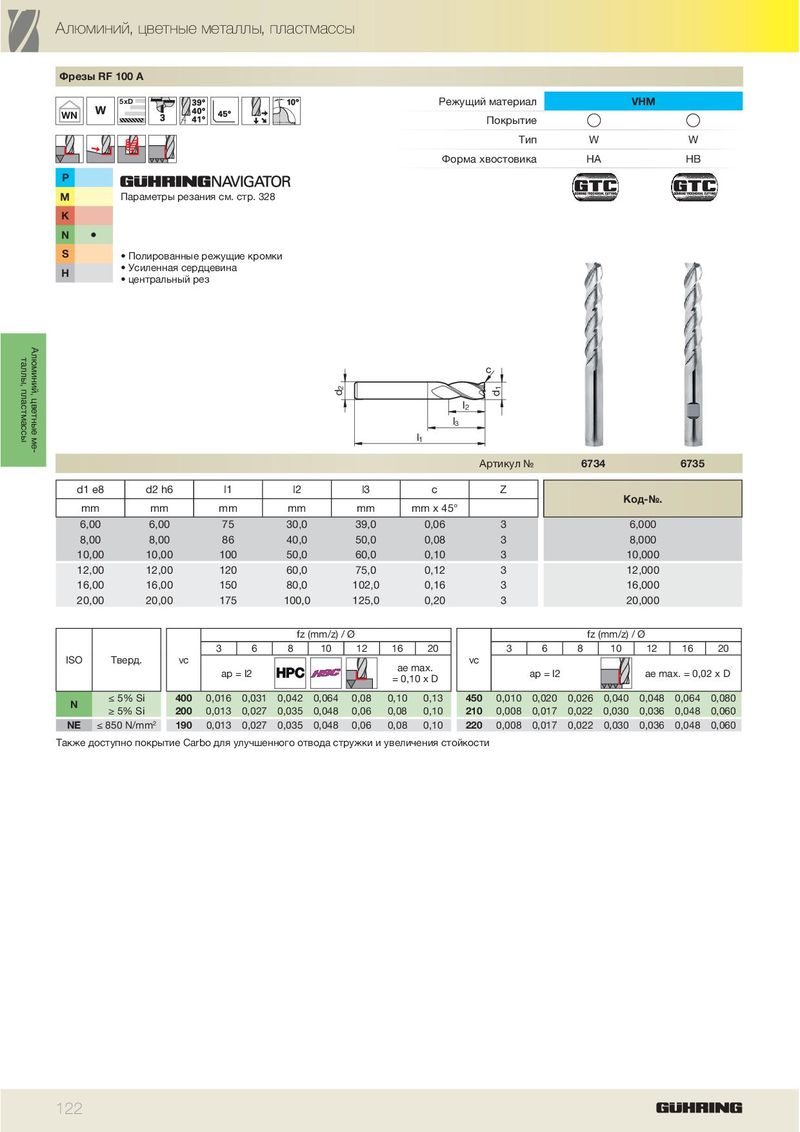

WN
P M K N S H
ä
5xD
Параметры резания см. стр. 328
- Полированные режущие кромки
- Усиленная сердцевина
- центральный рез
Режущий материал VHM Покрытие
| Тип | W | W | |
| Форма хвостовика | HA | HB |
c
l 2 l 3 l 1
Артикул № 6734 6735
| d1 e8 | d2 h6 | l1 | l2 | l3 | c | Z | |
| Код-№. | |||||||
| mm | mm | mm | mm | mm | mm x 45° | ||
| 6,00 | 6,00 | 75 | 30,0 | 39,0 | 0,06 | 3 | 6,000 |
| 8,00 | 8,00 | 86 | 40,0 | 50,0 | 0,08 | 3 | 8,000 |
| 10,00 | 10,00 | 100 | 50,0 | 60,0 | 0,10 | 3 | 10,000 |
| 12,00 | 12,00 | 120 | 60,0 | 75,0 | 0,12 | 3 | 12,000 |
| 16,00 | 16,00 | 150 | 80,0 | 102,0 | 0,16 | 3 | 16,000 |
| 20,00 | 20,00 | 175 | 100,0 | 125,0 | 0,20 | 3 | 20,000 |
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
| ISO | Тверд. | vc | vc | |
| ae max. |
| ap = l2 | ap = l2 | ae max. = 0,02 x D | |
| = 0,10 x D |
| ≤ 5% Si | 400 | 0,016 | 0,031 | 0,042 | 0,064 | 0,08 | 0,10 | 0,13 | 450 | 0,010 | 0,020 | 0,026 | 0,040 | 0,048 | 0,064 | 0,080 | ||
| N | ||||||||||||||||||
| ≥ 5% Si | 200 | 0,013 | 0,027 | 0,035 | 0,048 | 0,06 | 0,08 | 0,10 | 210 | 0,008 | 0,017 | 0,022 | 0,030 | 0,036 | 0,048 | 0,060 | ||
| NE | ≤ 850 N/mm2 | 190 | 0,013 | 0,027 | 0,035 | 0,048 | 0,06 | 0,08 | 0,10 | 220 | 0,008 | 0,017 | 0,022 | 0,030 | 0,036 | 0,048 | 0,060 |
Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости
