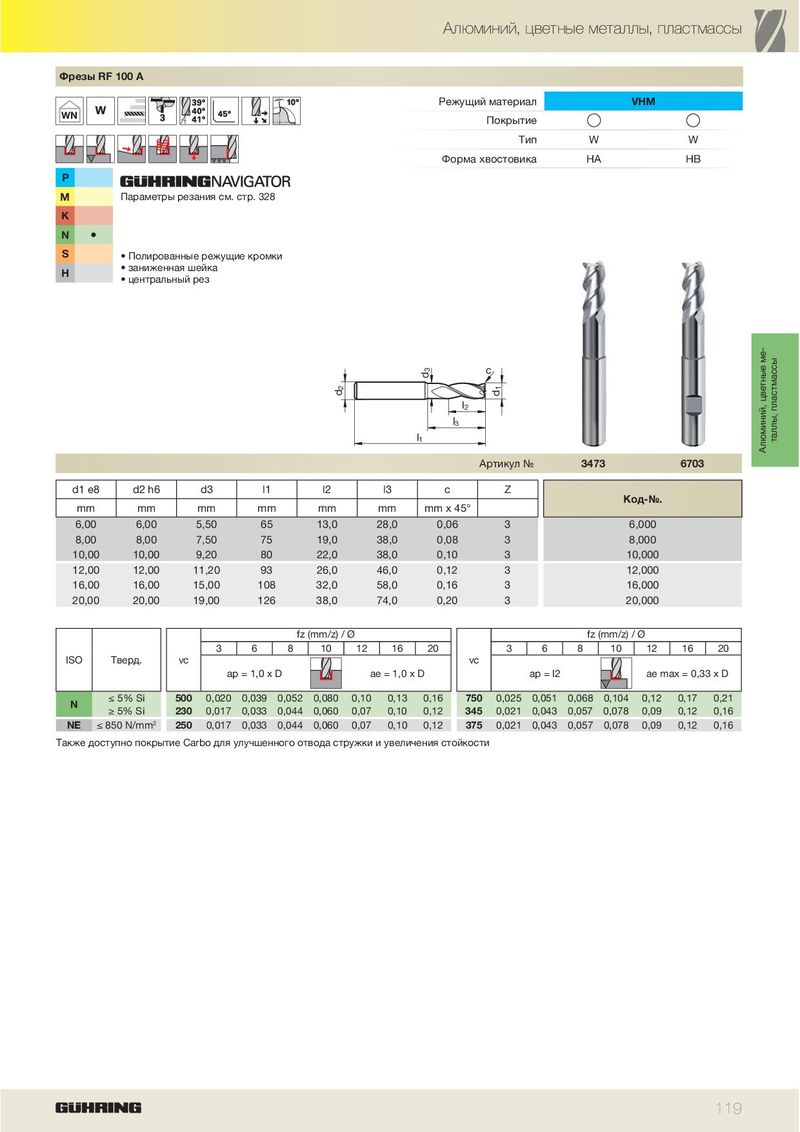

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
ä
Параметры резания см. стр. 328
- Полированные режущие кромки
- заниженная шейка
- центральный рез
Режущий материал VHM Покрытие
| Тип | W | W | |
| Форма хвостовика | HA | HB |
| d2 | l1 l d3 | l2 3 c | d1 | ||||||||||||
| Ар | тикул | № | 347 | 3 | 6703 | ||||||||||
| d1 e8 | d2 h6 | d3 | l1 | l2 | l3 | c | Z | К | -№ | ||||||
| mm | mm | mm | mm | mm | mm | mm x | 45° | д. | |||||||
| 6,00 | 6,00 | 5,50 | 65 | 13,0 | 28,0 | 0,06 | 3 | 6 | ,000 | ||||||
| 8,00 | 8,00 | 7,50 | 75 | 19,0 | 38,0 | 0,08 | 3 | 8 | ,000 | ||||||
| 10,00 | 10,00 | 9,20 | 80 | 22,0 | 38,0 | 0,10 | 3 | 1 | 0,000 | ||||||
| 12,00 | 12,00 | 11,20 | 93 | 26,0 | 46,0 | 0,12 | 3 | 1 | 2,000 | ||||||
| 16,00 | 16,00 | 15,00 | 108 | 32,0 | 58,0 | 0,16 | 3 | 1 | 6,000 | ||||||
| 20,00 | 20,00 | 19,00 | 126 | 38,0 | 74,0 | 0,20 | 3 | 2 | 0,000 | ||||||
| fz | (mm/z)/ | Ø | fz | (mm/z) | / Ø | ||||||||||
| 3 | 6 | 8 | 10 | 12 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | |||
| ISO Тв | ерд. | vc ap | = 1,0 x | D | ae = 1,0 x | D | vc | ap = l2 | ae m | ax = 0,3 | 3 x D | ||||
| N ≤ | 5% Si | 500 0,020 | 0,039 | 0,052 | 0,080 | 0,10 0,13 | 0,16 | 750 | 0,025 | 0,051 | 0,068 | 0,104 | 0,12 | 0,17 | 0,21 |
| ≥ | 5% Si | 230 0,017 | 0,033 | 0,044 | 0,060 | 0,07 0,10 | 0,12 | 345 | 0,021 | 0,043 | 0,057 | 0,078 | 0,09 | 0,12 | 0,16 |
| NE ≤ 850 | N/mm2 | 250 0,017 | 0,033 | 0,044 | 0,060 | 0,07 0,10 | 0,12 | 375 | 0,021 | 0,043 | 0,057 | 0,078 | 0,09 | 0,12 | 0,16 |
Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости
