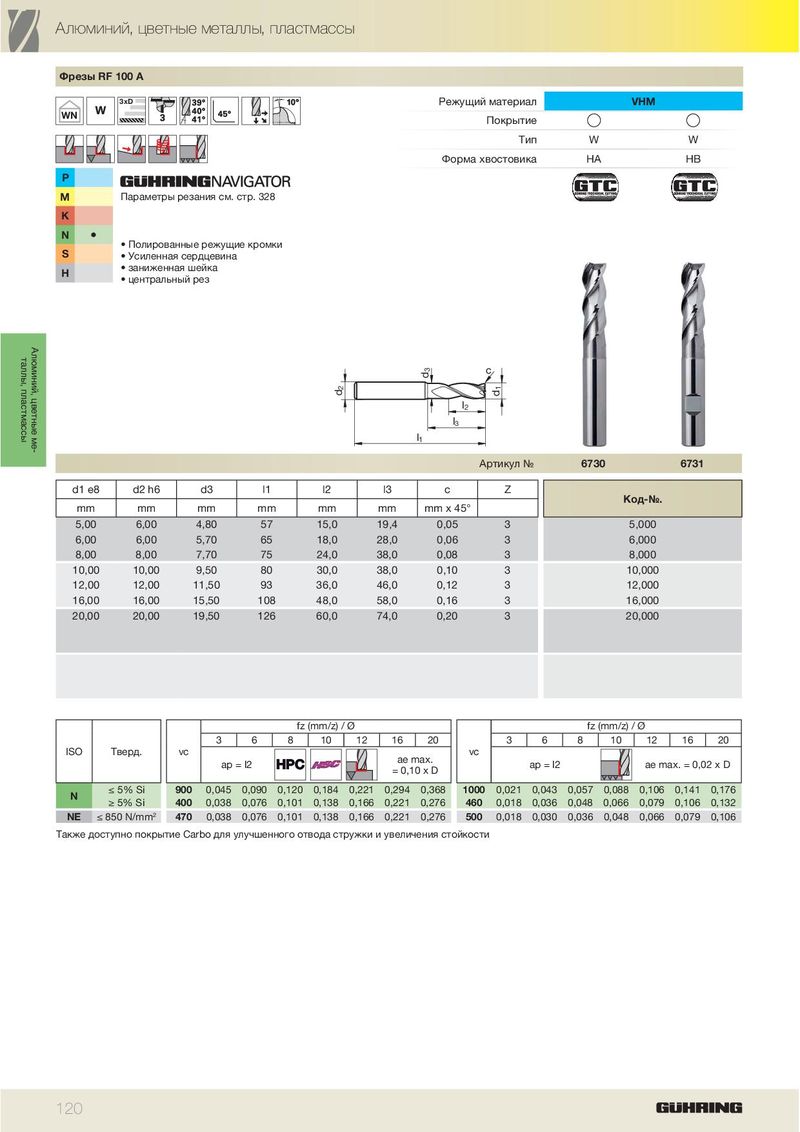

Каталог Guhring фрезерный инструмент - страница 126

Алюминий, цветные металлы, пластмассы Фрезы RF 100 А 3xD Режущий материал VHM WN Покрытие Тип W W Форма хвостовика HA HB P M Параметры резания см. стр. 328 K N ä • Полированные режущие кромки S • Усиленная сердцевина • заниженная шейка H • центральный рез Алюминий, цветные ме- таллы, пластмассы 3 c d 2 1 d d l 2 l 3 l 1 Артикул № 6730 6731 d1 e8 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 5,00 6,00 4,80 57 15,0 19,4 0,05 3 5,000 6,00 6,00 5,70 65 18,0 28,0 0,06 3 6,000 8,00 8,00 7,70 75 24,0 38,0 0,08 3 8,000 10,00 10,00 9,50 80 30,0 38,0 0,10 3 10,000 12,00 12,00 11,50 93 36,0 46,0 0,12 3 12,000 16,00 16,00 15,50 108 48,0 58,0 0,16 3 16,000 20,00 20,00 19,50 126 60,0 74,0 0,20 3 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 5% Si 900 0,045 0,090 0,120 0,184 0,221 0,294 0,368 1000 0,021 0,043 0,057 0,088 0,106 0,141 0,176 N ≥ 5% Si 400 0,038 0,076 0,101 0,138 0,166 0,221 0,276 460 0,018 0,036 0,048 0,066 0,079 0,106 0,132 NE ≤ 850 N/mm 2 470 0,038 0,076 0,101 0,138 0,166 0,221 0,276 500 0,018 0,030 0,036 0,048 0,066 0,079 0,106 Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости 120
