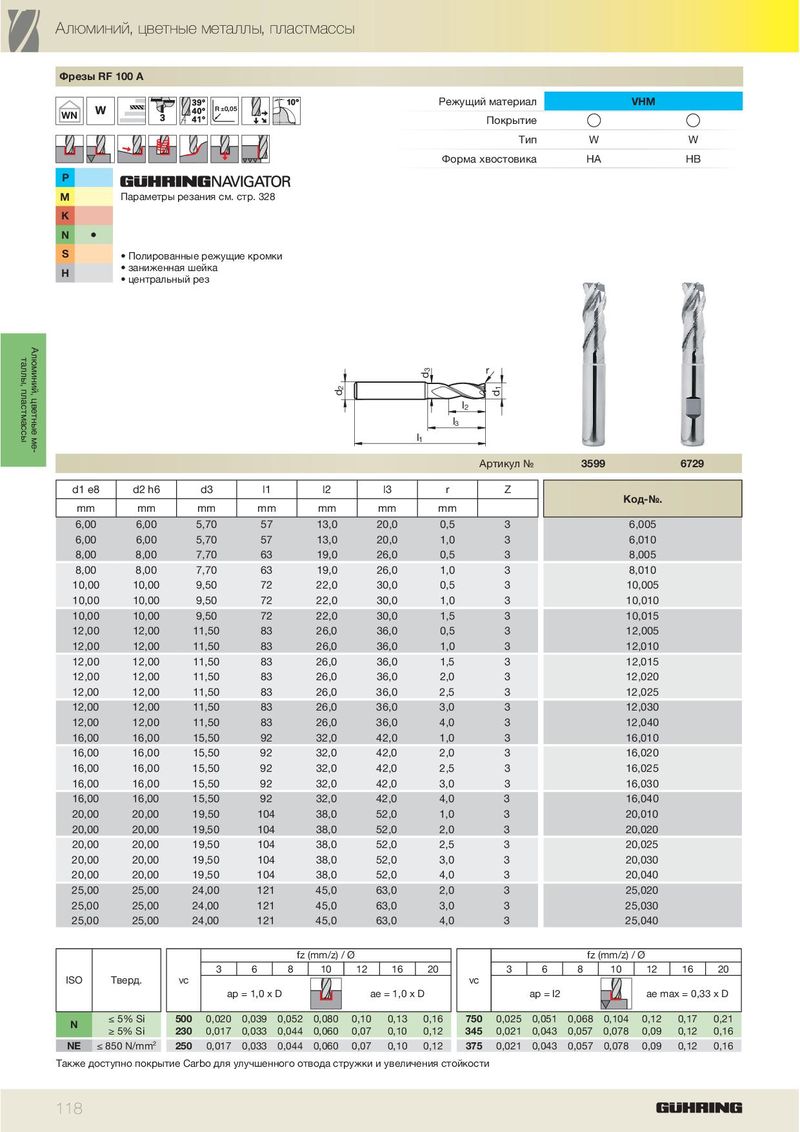

Каталог Guhring фрезерный инструмент - страница 124

Алюминий, цветные металлы, пластмассы Фрезы RF 100 А Режущий материал VHM R±0,05 WN Покрытие Тип W W Форма хвостовика HA HB P M Параметры резания см. стр. 328 K N ä S • Полированные режущие кромки • заниженная шейка H • центральный рез Алюминий, цветные ме- таллы, пластмассы 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 3599 6729 d1 e8 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 13,0 20,0 0,5 3 6,005 6,00 6,00 5,70 57 13,0 20,0 1,0 3 6,010 8,00 8,00 7,70 63 19,0 26,0 0,5 3 8,005 8,00 8,00 7,70 63 19,0 26,0 1,0 3 8,010 10,00 10,00 9,50 72 22,0 30,0 0,5 3 10,005 10,00 10,00 9,50 72 22,0 30,0 1,0 3 10,010 10,00 10,00 9,50 72 22,0 30,0 1,5 3 10,015 12,00 12,00 11,50 83 26,0 36,0 0,5 3 12,005 12,00 12,00 11,50 83 26,0 36,0 1,0 3 12,010 12,00 12,00 11,50 83 26,0 36,0 1,5 3 12,015 12,00 12,00 11,50 83 26,0 36,0 2,0 3 12,020 12,00 12,00 11,50 83 26,0 36,0 2,5 3 12,025 12,00 12,00 11,50 83 26,0 36,0 3,0 3 12,030 12,00 12,00 11,50 83 26,0 36,0 4,0 3 12,040 16,00 16,00 15,50 92 32,0 42,0 1,0 3 16,010 16,00 16,00 15,50 92 32,0 42,0 2,0 3 16,020 16,00 16,00 15,50 92 32,0 42,0 2,5 3 16,025 16,00 16,00 15,50 92 32,0 42,0 3,0 3 16,030 16,00 16,00 15,50 92 32,0 42,0 4,0 3 16,040 20,00 20,00 19,50 104 38,0 52,0 1,0 3 20,010 20,00 20,00 19,50 104 38,0 52,0 2,0 3 20,020 20,00 20,00 19,50 104 38,0 52,0 2,5 3 20,025 20,00 20,00 19,50 104 38,0 52,0 3,0 3 20,030 20,00 20,00 19,50 104 38,0 52,0 4,0 3 20,040 25,00 25,00 24,00 121 45,0 63,0 2,0 3 25,020 25,00 25,00 24,00 121 45,0 63,0 3,0 3 25,030 25,00 25,00 24,00 121 45,0 63,0 4,0 3 25,040 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,33 x D ≤ 5% Si 500 0,020 0,039 0,052 0,080 0,10 0,13 0,16 750 0,025 0,051 0,068 0,104 0,12 0,17 0,21 N ≥ 5% Si 230 0,017 0,033 0,044 0,060 0,07 0,10 0,12 345 0,021 0,043 0,057 0,078 0,09 0,12 0,16 NE ≤ 850 N/mm 2 250 0,017 0,033 0,044 0,060 0,07 0,10 0,12 375 0,021 0,043 0,057 0,078 0,09 0,12 0,16 Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости 118
