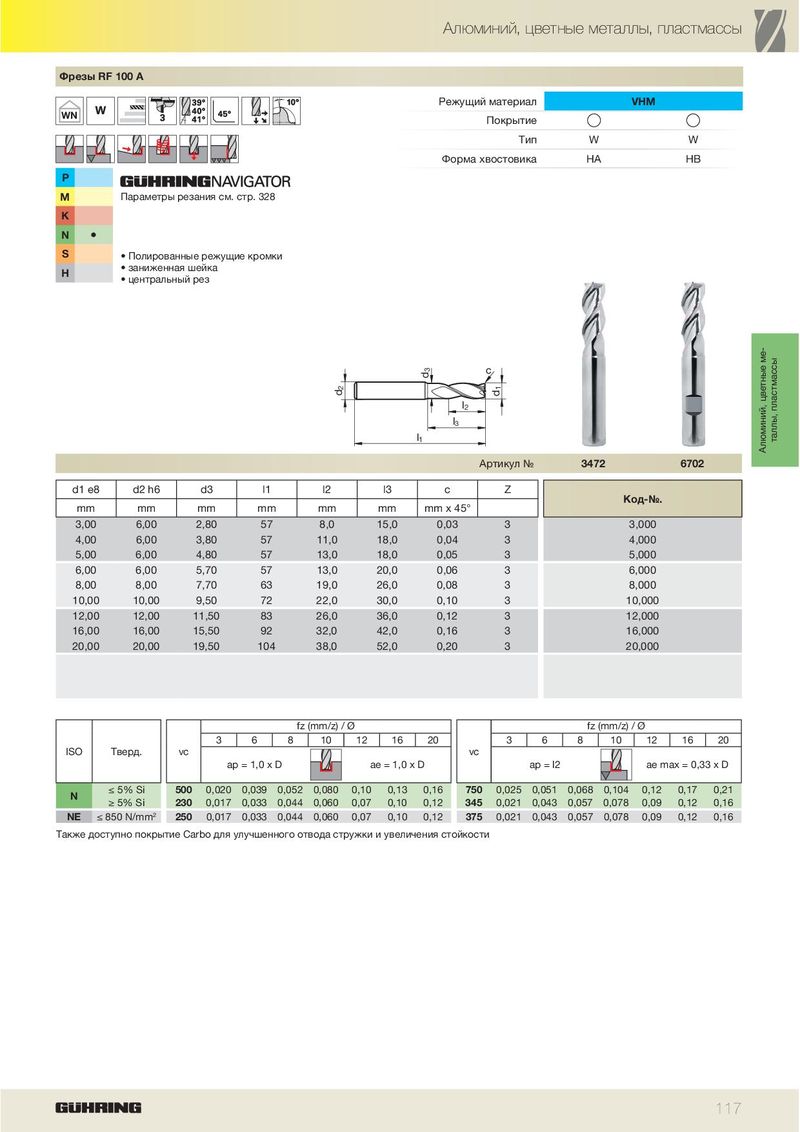

Каталог Guhring фрезерный инструмент - страница 123

Алюминий, цветные металлы, пластмассы Фрезы RF 100 А Режущий материал VHM WN Покрытие Тип W W Форма хвостовика HA HB P M Параметры резания см. стр. 328 K N ä S • Полированные режущие кромки • заниженная шейка H • центральный рез 3 c d 2 1 d d l 2 l 3 l 1 таллы, пластмассы Алюминий, цветные ме- Артикул № 3472 6702 d1 e8 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 3,00 6,00 2,80 57 8,0 15,0 0,03 3 3,000 4,00 6,00 3,80 57 11,0 18,0 0,04 3 4,000 5,00 6,00 4,80 57 13,0 18,0 0,05 3 5,000 6,00 6,00 5,70 57 13,0 20,0 0,06 3 6,000 8,00 8,00 7,70 63 19,0 26,0 0,08 3 8,000 10,00 10,00 9,50 72 22,0 30,0 0,10 3 10,000 12,00 12,00 11,50 83 26,0 36,0 0,12 3 12,000 16,00 16,00 15,50 92 32,0 42,0 0,16 3 16,000 20,00 20,00 19,50 104 38,0 52,0 0,20 3 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,33 x D ≤ 5% Si 500 0,020 0,039 0,052 0,080 0,10 0,13 0,16 750 0,025 0,051 0,068 0,104 0,12 0,17 0,21 N ≥ 5% Si 230 0,017 0,033 0,044 0,060 0,07 0,10 0,12 345 0,021 0,043 0,057 0,078 0,09 0,12 0,16 NE ≤ 850 N/mm 2 250 0,017 0,033 0,044 0,060 0,07 0,10 0,12 375 0,021 0,043 0,057 0,078 0,09 0,12 0,16 Также доступно покрытие Carbo для улучшенного отвода стружки и увеличения стойкости 117
