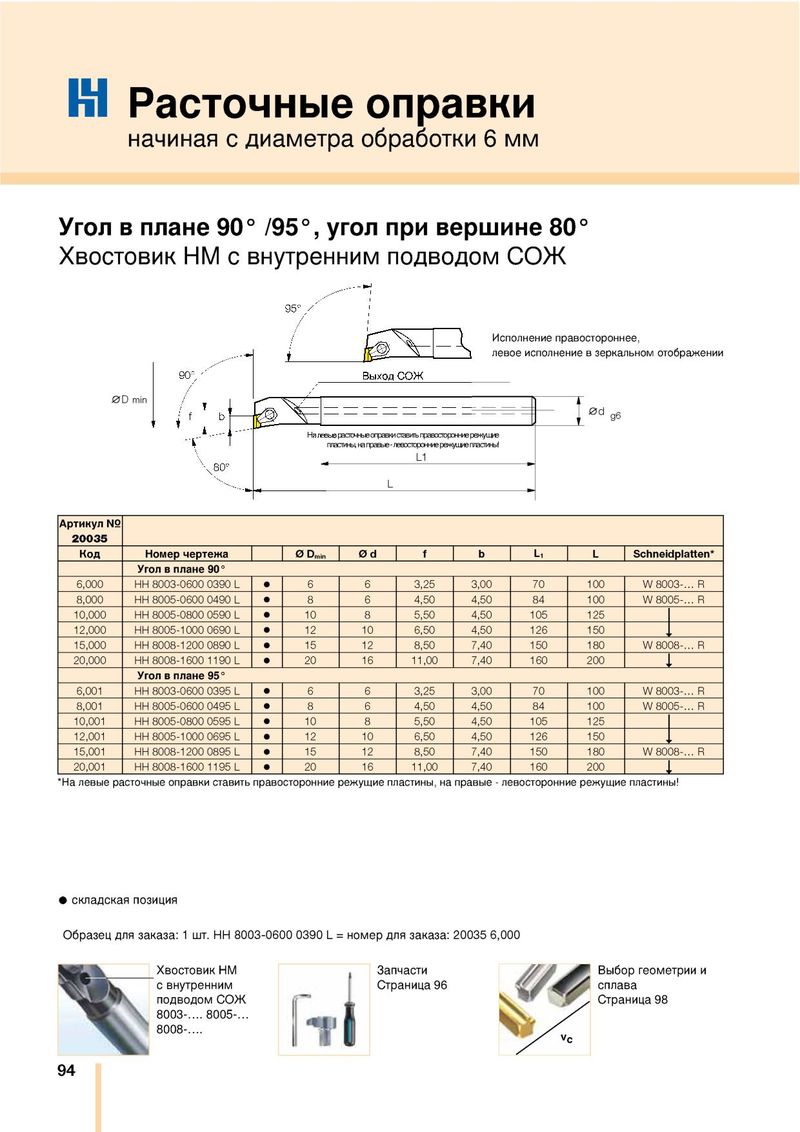

Основной каталог Guhring 2011 - страница 94
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring резьбонарезной инструмент
Каталог Guhring программа метчиков высочайшего качества PowerTap
Каталог Guhring фрезерный инструмент
Каталог Guhring сверла со сменными пластинами
К1 Расточные оправки
начиная с диаметра обработки 6 мм
Угол в плане 90° /95°, угол при вершине 80°
Хвостовик НМ с внутренним подводом СОЖ
Исполнение правостороннее, левое исполнение в зеркальном отображении
0 D min
растсмньеоправкисгавит правосгоронниережущиэ пластины, направье-левссгорснниере^ущиепластины! L1
0 d g6
Артикул № 2 0 0 3 5
| Код | Номер чертежа | 0 Dmin | 0 d | f | b | L, | L | Schneidpla | tten | |
| Угол в плане 90° | ||||||||||
| 6,000 | HH 8003-0600 0390 L | • | 6 | 6 | 3,25 | 3,00 | 70 | 100 | W 8003-. | .. R |
| 8,000 | HH 8005-0600 0490 L | • | 8 | 6 | 4,50 | 4,50 | 84 | 100 | W 8005-. | .. R |
| 10,000 | HH 8005-0800 0590 L | • | 10 | 8 | 5,50 | 4,50 | 105 | 125 | ||
| 12,000 | HH 8005-1000 0690 L | • | 12 | 10 | 6,50 | 4,50 | 126 | 150 | ||
| 15,000 | HH 8008-1200 0890 L | • | 15 | 12 | 8,50 | 7,40 | 150 | 180 | W 8008-. | R |
| 20,000 | HH 8008-1600 1190 L | • | 20 | 16 | 11,00 | 7,40 | 160 | 200 | i | |
| Угол в плане 95° | ||||||||||
| 6,001 | HH 8003-0600 0395 L | • | 6 | 6 | 3,25 | 3,00 | 70 | 100 | W 8003-. | R |
| 8,001 | HH 8005-0600 0495 L | • | 8 | 6 | 4,50 | 4,50 | 84 | 100 | W 8005-. | R |
| 10,001 | HH 8005-0800 0595 L | • | 10 | 8 | 5,50 | 4,50 | 105 | 125 | ||
| 12,001 | HH 8005-1000 0695 L | • | 12 | 10 | 6,50 | 4,50 | 126 | 150 | ||
| 15,001 | HH 8008-1200 0895 L | • | 15 | 12 | 8,50 | 7,40 | 150 | 180 | W 8008-. | R |
| 20,001 | HH 8008-1600 1195 L | • | 20 | 16 | 11,00 | 7,40 | 160 | 200 | i |
*Н а левые расточные оправки ставить правосторонние реж ущ ие пластины, на правы е - левосторонние реж ущ ие пластины!
- складская позиция
Образец для заказа: 1 шт. HH 8003-0600 0390 L = номер для заказа: 20035 6,000
| Хвостовик НМ | Запчасти | Выбор геометрии и |
| с внутренним | Страница 96 | сплава |
подводом СОЖ Страница 98 8003-.... 8005-...
