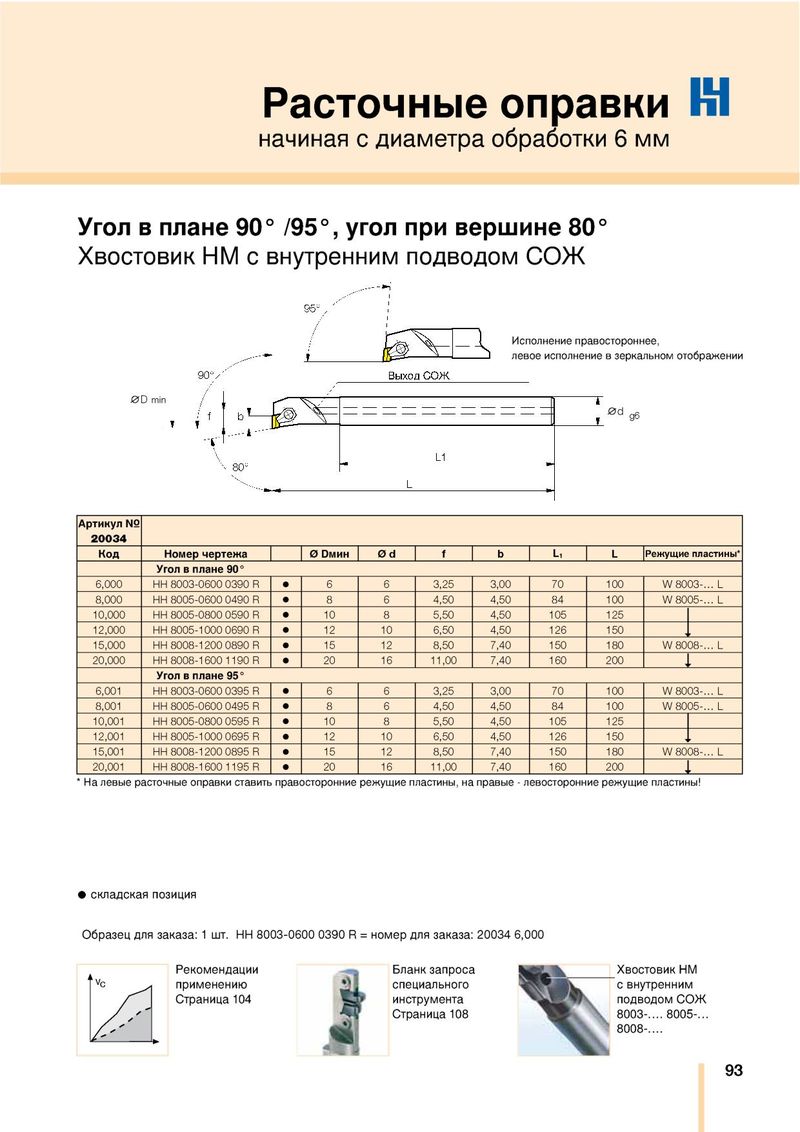

Расточные оправки И
начиная с диаметра обработки 6 мм
Угол в плане 90° /95°, угол при вершине 80°
Хвостовик Н М с внутренним подводом СОЖ
Исполнение правостороннее, левое исполнение в зеркальном отображении
0 D min 0 d g6
Артикул № 2 0 0 3 4
| Код | Номер чертежа | 0 Dmmh | 0 d | f | b | L, | L | Режущие пластины | |
| Угол в плане 90° | |||||||||
| 6,000 | HH 8003-0600 0390 R | • | 6 | 6 | 3,25 | 3,00 | 70 | 100 | W 8003-... L |
| 8,000 | HH 8005-0600 0490 R | • | 8 | 6 | 4,50 | 4,50 | 84 | 100 | W 8005-... L |
| 10,000 | HH 8005-0800 0590 R | • | 10 | 8 | 5,50 | 4,50 | 105 | 125 | |
| 12,000 | HH 8005-1000 0690 R | • | 12 | 10 | 6,50 | 4,50 | 126 | 150 | |
| 15,000 | HH 8008-1200 0890 R | • | 15 | 12 | 8,50 | 7,40 | 150 | 180 | W 8008-. L |
| 20,000 | HH 8008-1600 1190 R | • | 20 | 16 | 11,00 | 7,40 | 160 | 200 | i |
| Угол в плане 95° | |||||||||
| 6,001 | HH 8003-0600 0395 R | • | 6 | 6 | 3,25 | 3,00 | 70 | 100 | W 8003-. L |
| 8,001 | HH 8005-0600 0495 R | • | 8 | 6 | 4,50 | 4,50 | 84 | 100 | W 8005-. L |
| 10,001 | HH 8005-0800 0595 R | • | 10 | 8 | 5,50 | 4,50 | 105 | 125 | |
| 12,001 | HH 8005-1000 0695 R | • | 12 | 10 | 6,50 | 4,50 | 126 | 150 | |
| 15,001 | HH 8008-1200 0895 R | • | 15 | 12 | 8,50 | 7,40 | 150 | 180 | W 8008-. L |
| 20,001 | HH 8008-1600 1195 R | • | 20 | 16 | 11,00 | 7,40 | 160 | 200 | i |
; На левые расточные оправки ставить правосторонние реж ущ ие пластины, на правы е - левосторонние реж ущ ие пластины!
- складская позиция
Образец для заказа: 1 шт. HH 8003-0600 0390 R = номер для заказа: 20034 6,000
| Рекомендации | Бланк запроса | Хвостовик НМ |
| применению | специального | с внутренним |
| Страница 104 | инструмента | подводом СОЖ |
Страница 108 8003-.... 8005-...
