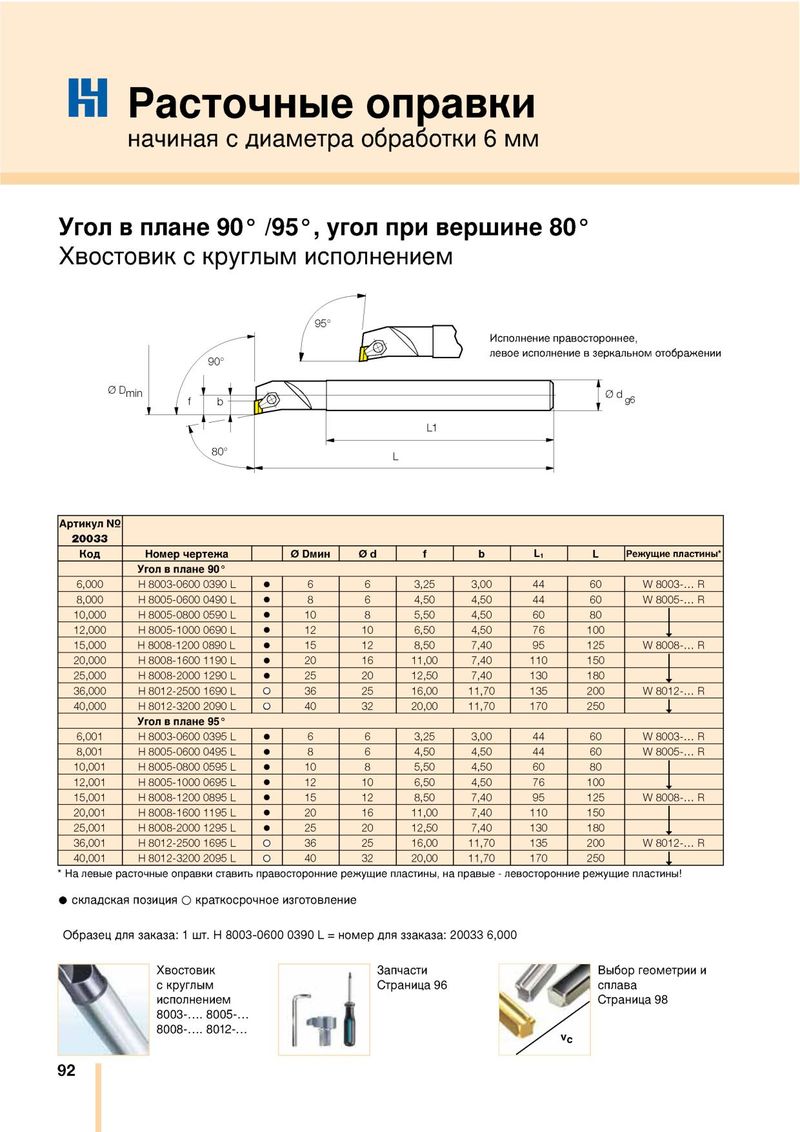

К1 Расточные оправки
начиная с диаметра обработки 6 мм
Угол в плане 90° /95°, угол при вершине 80°
Хвостовик с круглым исполнением
Артикул № 2 0 0 3 3
| Код | Номер чертежа | 0 Dmmh | 0 d | f | b | L, | L | Режущие пла | стины | |
| Угол в плане 90° | ||||||||||
| 6,000 | H 8003-0600 0390 L | • | 6 | 6 | 3,25 | 3,00 | 44 | 60 | W 8003-. | .. R |
| 8,000 | H 8005-0600 0490 L | • | 8 | 6 | 4,50 | 4,50 | 44 | 60 | W 8005-. | .. R |
| 10,000 | H 8005-0800 0590 L | • | 10 | 8 | 5,50 | 4,50 | 60 | 80 | ||
| 12,000 | H 8005-1000 0690 L | • | 12 | 10 | 6,50 | 4,50 | 76 | 100 | ||
| 15,000 | H 8008-1200 0890 L | • | 15 | 12 | 8,50 | 7,40 | 95 | 125 | W 8008-. | R |
| 20,000 | H 8008-1600 1190 L | • | 20 | 16 | 11,00 | 7,40 | 110 | 150 | ||
| 25,000 | H 8008-2000 1290 L | • | 25 | 20 | 12,50 | 7,40 | 130 | 180 | ||
| 36,000 | H 8012-2500 1690 L | 36 | 25 | 16,00 | 11,70 | 135 | 200 | W 8012-. | .. R | |
| 40,000 | H 8012-3200 2090 L | 40 | 32 | 20,00 | 11,70 | 170 | 250 | i | ||
| Угол в плане 95° | ||||||||||
| 6,001 | H 8003-0600 0395 L | • | 6 | 6 | 3,25 | 3,00 | 44 | 60 | W 8003-. | R |
| 8,001 | H 8005-0600 0495 L | • | 8 | 6 | 4,50 | 4,50 | 44 | 60 | W 8005-. | R |
| 10,001 | H 8005-0800 0595 L | • | 10 | 8 | 5,50 | 4,50 | 60 | 80 | ||
| 12,001 | H 8005-1000 0695 L | • | 12 | 10 | 6,50 | 4,50 | 76 | 100 | ||
| 15,001 | H 8008-1200 0895 L | • | 15 | 12 | 8,50 | 7,40 | 95 | 125 | W 8008-. | R |
| 20,001 | H 8008-1600 1195 L | • | 20 | 16 | 11,00 | 7,40 | 110 | 150 | ||
| 25,001 | H 8008-2000 1295 L | • | 25 | 20 | 12,50 | 7,40 | 130 | 180 | ||
| 36,001 | H 8012-2500 1695 L | 36 | 25 | 16,00 | 11,70 | 135 | 200 | W 8012-. | .. R | |
| 40,001 | H 8012-3200 2095 L | 40 | 32 | 20,00 | 11,70 | 170 | 250 | i |
* На левые расточные оправки ставить правосторонние реж ущ ие пластины, на правы е - левосторонние реж ущ ие пластины!
- складская позиция О краткосрочное изготовление
Образец для заказа: 1 шт. H 8003-0600 0390 L = номер для ззаказа: 20033 6,000
| Хвостовик | Запчасти | Выбор геометрии и |
| с круглым | Страница 96 | сплава |
исполнением Страница 98 8003-.... 8005-...
