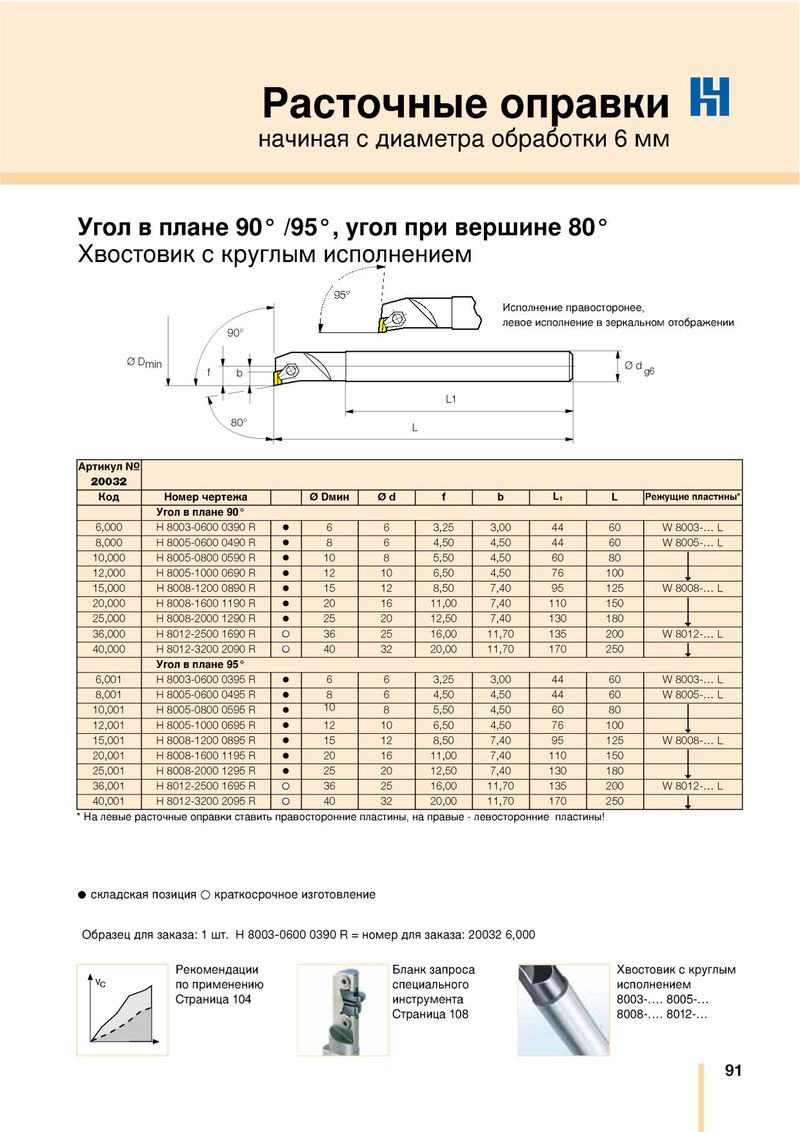

Расточные оправки И
начиная с диаметра обработки 6 мм
Угол в плане 90° /95°, угол при вершине 80
Хвостовик с круглым исполнением
0Dm / J * F
1 f b F^ 1Г 80° L
L1
Исполнение правосторонее, левое исполнение в зеркальном отображении f 0 d g6 ________l
| Артикул № 2 0 03 2 | ||||||||||
| Код | Номер чертежа | 0 Dmmh | 0 d | f | b | Li | L | Режущие | пластины | |
| Угол в плане 90° | ||||||||||
| 6,000 | H 8003-0600 0390 R | • | 6 | 6 | 3,25 | 3,00 | 44 | 60 | W 80 | 03-... L |
| 8,000 | H 8005-0600 0490 R | • | 8 | 6 | 4,50 | 4,50 | 44 | 60 | W 80 | 05-... L |
| 10,000 | H 8005-0800 0590 R | • | 10 | 8 | 5,50 | 4,50 | 60 | 80 | ||
| 12,000 | H 8005-1000 0690 R | • | 12 | 10 | 6,50 | 4,50 | 76 | 100 | ||
| 15,000 | H 8008-1200 0890 R | • | 15 | 12 | 8,50 | 7,40 | 95 | 125 | W 80 | 08-. L |
| 20,000 | H 8008-1600 1190 R | • | 20 | 16 | 11,00 | 7,40 | 110 | 150 | ||
| 25,000 | H 8008-2000 1290 R | • | 25 | 20 | 12,50 | 7,40 | 130 | 180 | ||
| 36,000 | H 8012-2500 1690 R | 36 | 25 | 16,00 | 11,70 | 135 | 200 | W 80 | 12-... L | |
| 40,000 | H 8012-3200 2090 R | 40 | 32 | 20,00 | 11,70 | 170 | 250 | i | ||
| Угол в плане 95° | ||||||||||
| 6,001 | H 8003-0600 0395 R | • | 6 | 6 | 3,25 | 3,00 | 44 | 60 | W 80 | 03-. L |
| 8,001 | H 8005-0600 0495 R | • | 8 | 6 | 4,50 | 4,50 | 44 | 60 | W 80 | 05-. L |
| 10,001 | H 8005-0800 0595 R | • | 10 | 8 | 5,50 | 4,50 | 60 | 80 | ||
| 12,001 | H 8005-1000 0695 R | • | 12 | 10 | 6,50 | 4,50 | 76 | 100 | ||
| 15,001 | H 8008-1200 0895 R | • | 15 | 12 | 8,50 | 7,40 | 95 | 125 | W 80 | 08-. L |
| 20,001 | H 8008-1600 1195 R | • | 20 | 16 | 11,00 | 7,40 | 110 | 150 | ||
| 25,001 | H 8008-2000 1295 R | • | 25 | 20 | 12,50 | 7,40 | 130 | 180 | ||
| 36,001 | H 8012-2500 1695 R | 36 | 25 | 16,00 | 11,70 | 135 | 200 | W 80 | 12-... L | |
| 40,001 | H 8012-3200 2095 R | 40 | 32 | 20,00 | 11,70 | 170 | 250 | i |
; На левые расточные оправки ставить правосторонние пластины, на правые - левосторонние пластины!
- складская позиция О краткосрочное изготовление
Образец для заказа: 1 шт. H 8003-0600 0390 R = номер для заказа: 20032 6,000
| Рекомендации | Бланк запроса | Хвостовик с круглым |
| по применению | специального | исполнением |
| Страница 104 | инструмента | 8003-.... 8005-... |
Страница 108 8008-.... 8012-...
