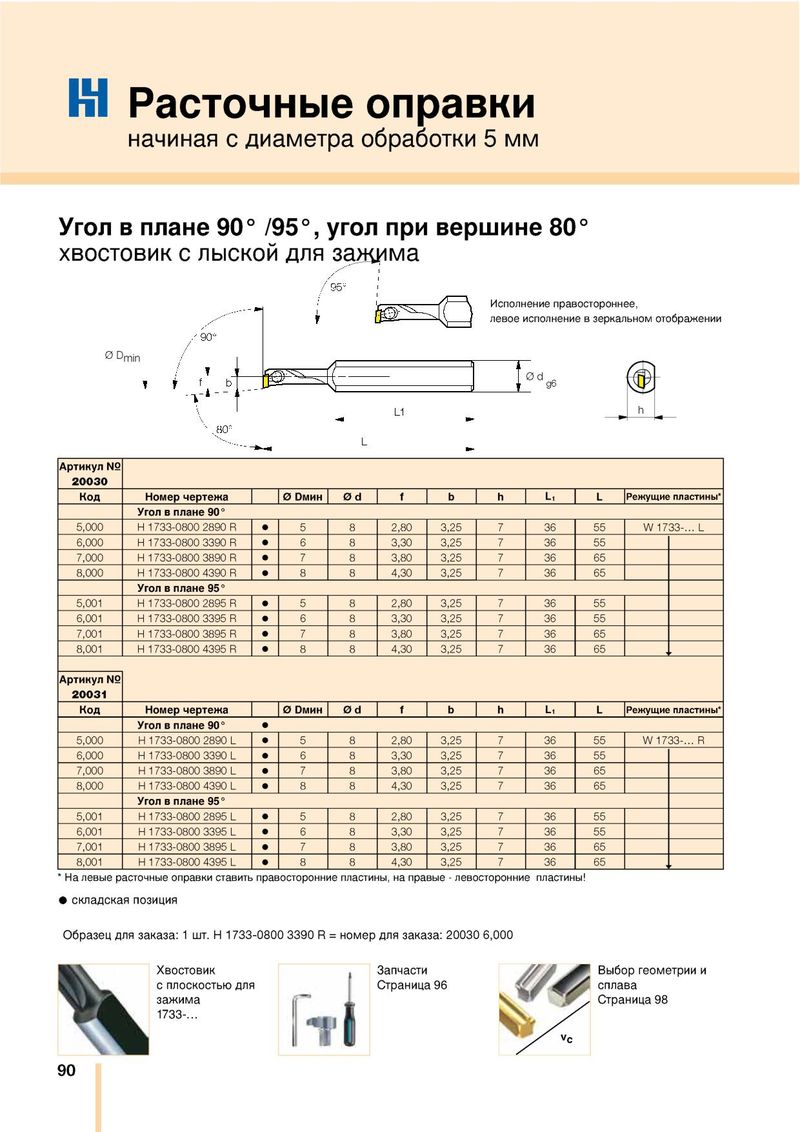

К1 Расточные оправки
начиная с диаметра обработки 5 мм
Угол в плане 90° /95°, угол при вершине 80
хвостовик с лыской для зажима
| Исполн | ение прав | осторон | нее, | |||||||
| 0 Dm Артикул № 2 0 03 0 | левое | исполнени 0 d g6 | евзерк | альном отображении h | ||||||
| Код | Номер чертежа | 0 Dmmh | 0 d | f | b | h | L, | L | Режущие пластины | |
| Угол в плане 90° | ||||||||||
| 5,000 | H 1733-0800 2890 R | • | 5 | 8 | 2,80 | 3,25 | 7 | 36 | 55 | W 1733-... L |
| 6,000 | H 1733-0800 3390 R | • | 6 | 8 | 3,30 | 3,25 | 7 | 36 | 55 | |
| 7,000 | H 1733-0800 3890 R | • | 7 | 8 | 3,80 | 3,25 | 7 | 36 | 65 | |
| 8,000 | H 1733-0800 4390 R | • | 8 | 8 | 4,30 | 3,25 | 7 | 36 | 65 | |
| Угол в плане 95° | ||||||||||
| 5,001 | H 1733-0800 2895 R | • | 5 | 8 | 2,80 | 3,25 | 7 | 36 | 55 | |
| 6,001 | H 1733-0800 3395 R | • | 6 | 8 | 3,30 | 3,25 | 7 | 36 | 55 | |
| 7,001 | H 1733-0800 3895 R | • | 7 | 8 | 3,80 | 3,25 | 7 | 36 | 65 | |
| 8,001 | H 1733-0800 4395 R | • | 8 | 8 | 4,30 | 3,25 | 7 | 36 | 65 | |
| Артикул № 20031 | ||||||||||
| Код | Номер чертежа | 0 Dmmh | 0 d | f | b | h | L, | L | Режущие пластины | |
| Угол в плане 90° | • | |||||||||
| 5,000 | H 1733-0800 2890 L | • | 5 | 8 | 2,80 | 3,25 | 7 | 36 | 55 | W 1733-... R |
| 6,000 | H 1733-0800 3390 L | • | 6 | 8 | 3,30 | 3,25 | 7 | 36 | 55 | |
| 7,000 | H 1733-0800 3890 L | • | 7 | 8 | 3,80 | 3,25 | 7 | 36 | 65 | |
| 8,000 | H 1733-0800 4390 L | • | 8 | 8 | 4,30 | 3,25 | 7 | 36 | 65 | |
| Угол в плане 95° | ||||||||||
| 5,001 | H 1733-0800 2895 L | • | 5 | 8 | 2,80 | 3,25 | 7 | 36 | 55 | |
| 6,001 | H 1733-0800 3395 L | • | 6 | 8 | 3,30 | 3,25 | 7 | 36 | 55 | |
| 7,001 | H 1733-0800 3895 L | • | 7 | 8 | 3,80 | 3,25 | 7 | 36 | 65 | |
| 8,001 | H 1733-0800 4395 L | • | 8 | 8 | 4,30 | 3,25 | 7 | 36 | 65 |
* На левые расточные оправки ставить правосторонние пластины, на правые - левосторонние пластины!
- складская позиция
Образец для заказа: 1 шт. H 1733-0800 3390 R = номер для заказа: 20030 6,000
| Хвостовик | Запчасти | Выбор геометрии и |
| с плоскостью для | Страница 96 | сплава |
зажима Страница 98 1733-...
