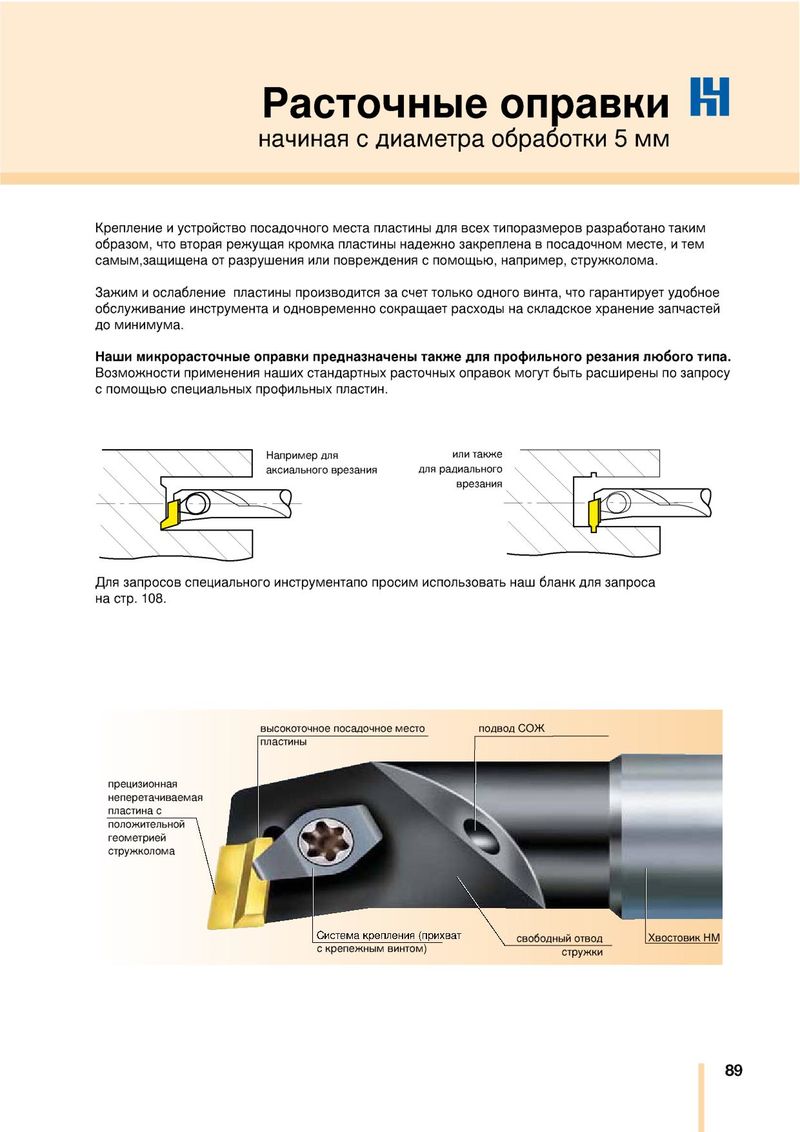

Расточные оправки И

начиная с диаметра обработки 5 мм

Крепление и устройство посадочного места пластины для всех типоразмеров разработано таким

образом, что вторая режущая кромка пластины надежно закреплена в посадочном месте, и тем

самым,защищена от разрушения или повреждения с помощью, например, стружколома.

Зажим и ослабление пластины производится за счет только одного винта, что гарантирует удобное

обслуживание инструмента и одновременно сокращает расходы на складское хранение запчастей

до минимума. Наши микрорасточные оправки предназначены также для профильного резания любого типа.

Возможности применения наших стандартных расточных оправок могут быть расширены по запросу

с помощью специальных профильных пластин.

Для запросов специального инструментапо просим использовать наш бланкдля запроса

на стр. 108.

вы сокоточное посадочное место подвод СОЖ пластины

прецизионная неперетачиваемая пластина с положительной геометрией стр уж ко ло м а

Система крепления (прихват свободный отвод Х востовик НМ

с крепежным винтом) стр уж ки
