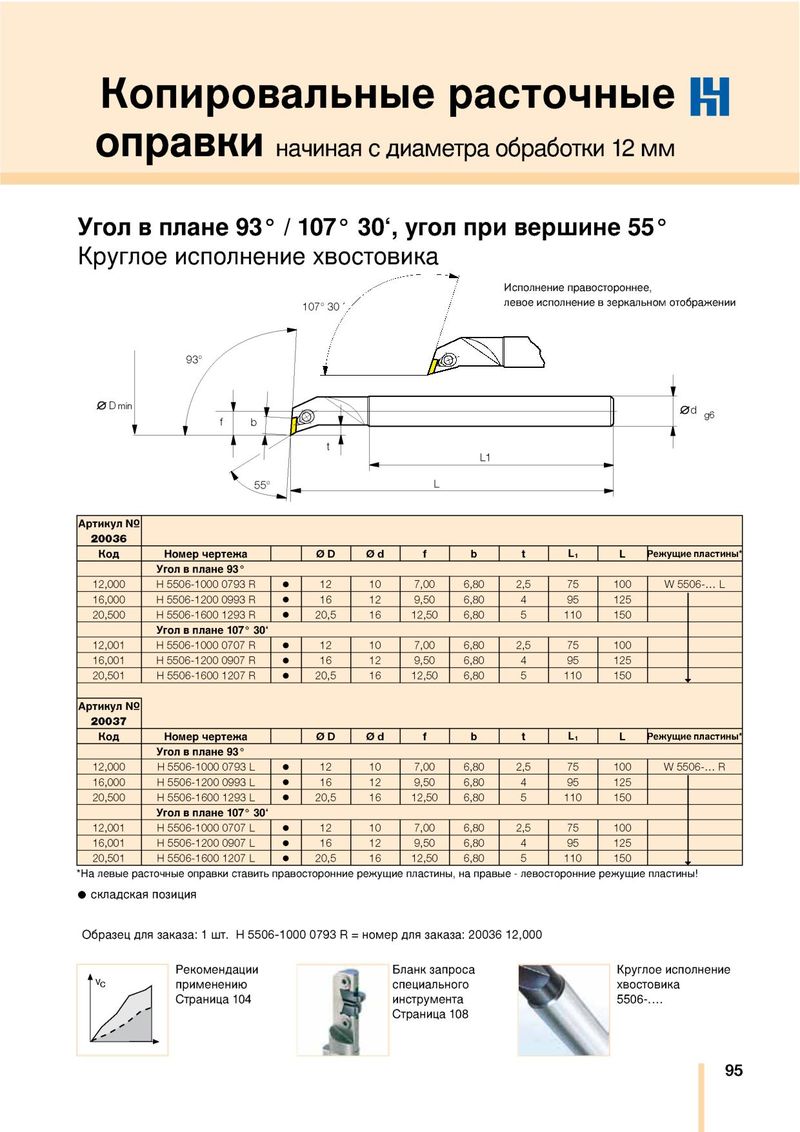

Основной каталог Guhring 2011 - страница 95

Копировальные расточные Щ оправки начиная с диаметра обработки 12 мм Угол в плане 93° /107° 306, угол при вершине 55 Круглое исполнение хвостовика Исполнение правостороннее, 107° 30 ' левое исполнение в зеркальном отображении 93° 0 D min 0d f g6 1— ]Г b i * L1 V 5 5 ° L _ Артикул № 20036 Код Номер чертежа 0 D 0 d f b t L, L Зежущие пластины* Угол в плане 93° 1 2 ,0 0 0 H 5506-1000 0793 R • 12 10 7 ,0 0 6 ,8 0 2,5 75 100 W 550 6 -... L 1 6 ,0 0 0 H 5506-1200 0993 R • 16 12 9 ,5 0 6 ,8 0 4 95 125 2 0 ,5 0 0 H 5506-1600 1293 R • 2 0 ,5 16 1 2 ,5 0 6 ,8 0 5 110 150 Угол в плане 107° 30‘ 12,001 H 5506-1000 0707 R • 12 10 7 ,0 0 6 ,8 0 2,5 75 100 16,001 H 5506-1200 0907 R • 16 12 9 ,5 0 6 ,8 0 4 95 125 20,501 H 5 5 0 6 -1 6 0 0 1207 R • 2 0 ,5 16 1 2 ,5 0 6 ,8 0 5 110 150 Артикул № 20037 Код Номер чертежа 0 D 0 d f b t L, L Зежущие пластины* Угол в плане 93° 1 2 ,0 0 0 H 5506-1000 0793 L • 12 10 7 ,0 0 6 ,8 0 2,5 75 100 W 550 6 -... R 1 6 ,0 0 0 H 5506-1200 0993 L • 16 12 9 ,5 0 6 ,8 0 4 95 125 2 0 ,5 0 0 H 5506-1600 1293 L • 2 0 ,5 16 1 2 ,5 0 6 ,8 0 5 110 150 Угол в плане 107° 30‘ 12,001 H 5506-1000 0707 L • 12 10 7 ,0 0 6 ,8 0 2,5 75 100 16,001 H 5506-1200 0907 L • 16 12 9 ,5 0 6 ,8 0 4 95 125 20,501 H 5506-1600 1207 L • 2 0 ,5 16 1 2 ,5 0 6 ,8 0 5 110 150 *На левые расточные оправки ставить правосторонние режущие пластины, на правые - левосторонние режущие пластины! • складская позиция Образец для заказа: 1 шт. H 5506-1000 0793 R = номер для заказа: 20036 12,000 Рекомендации Бланк запроса Круглое исполнение применению специального хвостовика Страница 104 инструмента 5506-.... Страница 108 95
