Общий каталог FANAR 2021

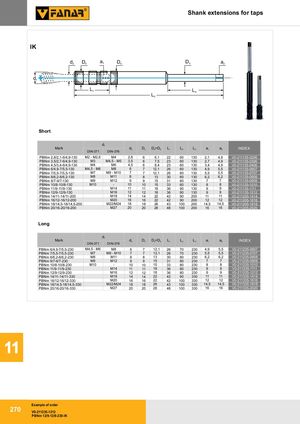

Удлинители хвостовиков для метчиков

Обозначение	d1 DIN-371	d1 DIN-376	d2	D3	D4=D5	L1	L2	L3	a1	a2	INDEX
PBNm 2,8/2,1-6/4,9-130	M2 - M2,6	M4	2,8	6	6,1	22	60	130	2,1	4,9	V0-211135-0206
PBNm 3,5/2,7-6/4,9-130	M3	M4,5 - M5	3,5	6	7,5	23	60	130	2,7	4,9	V0-211135-0306
PBNm 4,5/3,4-6/4,9-130	M4	M6	4,5	6	8,4	23	60	130	3,4	4,9	V0-211135-0406
PBNm 6/4,9-7/5,5-130	M4,5 - M6	M8	6	7	12,1	26	60	130	4,9	5,5	V0-211135-0607
PBNm 7/5,5-7/5,5-130	M7	M9 - M10	7	7	12,1	26	60	130	5,5	5,5	V0-211135-0707
PBNm 8/6,2-8/6,2-130	M8	M11	8	8	13	30	60	130	6,2	6,2	V0-211135-0808
PBNm 9/7-9/7-130	M9	M12	9	9	15	31	60	130	7	7	V0-211135-0909
PBNm 10/8-10/8-130	M10	-	10	10	15	33	60	130	8	8	V0-211135-1010
PBNm 11/9-11/9-130	-	M14	11	11	18	36	90	130	9	9	V0-211135-1111
PBNm 12/9-12/9-130	-	M16	12	12	18	36	90	130	9	9	V0-211135-1212
PBNm 14/11-14/11-200	-	M18	14	14	22	42	90	200	11	11	V0-211205-1414
PBNm 16/12-16/12-200	-	M20	16	16	22	42	90	200	12	12	V0-211205-1616
PBNm 18/14,5-18/14,5-200	-	M22/M24	18	18	26	43	100	200	14,5	14,5	V0-211205-1818
PBNm 20/16-20/16-200	-	M27	20	20	28	48	100	200	16	16	V0-211205-2020

Обозначение	d1 DIN-371	d1 DIN-376	d2	D3	D4=D5	L1	L2	L3	a1	a2	INDEX
PBNm 6/4,9-7/5,5-230	M4,5 - M6	M8	6	7	12,1	26	70	230	4,9	5,5	V0-211235-0607
PBNm 7/5,5-7/5,5-230	M7	M9 - M10	7	7	12,1	26	70	230	5,5	5,5	V0-211235-0707
PBNm 8/6,2-8/6,2-230	M8	M11	8	8	13	30	80	230	6,2	6,2	V0-211235-0808
PBNm 9/7-9/7-230	M9	M12	9	9	15	31	80	230	7	7	V0-211235-0909
PBNm 10/8-10/8-230	M10	-	10	10	15	33	80	230	8	8	V0-211235-1010
PBNm 11/9-11/9-230	-	M14	11	11	18	36	80	230	9	9	V0-211235-1111
PBNm 12/9-12/9-230	-	M16	12	12	18	36	80	230	9	9	V0-211235-1212
PBNm 14/11-14/11-330	-	M18	14	14	22	42	90	330	11	11	V0-211335-1414
PBNm 16/12-16/12-330	-	M20	16	16	22	42	100	330	12	12	V0-211335-1616
PBNm 18/14,5-18/14,5-330	-	M22/M24	18	18	26	43	100	330	14,5	14,5	V0-211335-1818
PBNm 20/16-20/16-330	-	M27	20	20	28	48	100	330	16	16	V0-211335-2020

Пример заказа
V0-211235-1212
PBNm 12/9-12/9-230-IK
