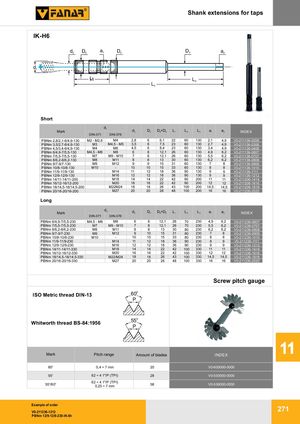

Общий каталог FANAR 2021 - страница 274
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Удлинители хвостовиков для метчиков
IK-H6 — короткие
| Обозначение | d1 DIN-371 | d1 DIN-376 | d2 | D3 | D4=D5 | L1 | L2 | L3 | a1 | a2 | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBNm 2,8/2,1-6/4,9-130 | M2 - M2,6 | M4 | 2,8 | 6 | 6,1 | 22 | 60 | 130 | 2,1 | 4,9 | V0-211136-0206 |
| PBNm 3,5/2,7-6/4,9-130 | M3 | M4,5 - M5 | 3,5 | 6 | 7,5 | 23 | 60 | 130 | 2,7 | 4,9 | V0-211136-0306 |
| PBNm 4,5/3,4-6/4,9-130 | M4 | M6 | 4,5 | 6 | 8,4 | 23 | 60 | 130 | 3,4 | 4,9 | V0-211136-0406 |
| PBNm 6/4,9-7/5,5-130 | M4,5 - M6 | M8 | 6 | 8 | 12,1 | 26 | 60 | 130 | 4,9 | 6,2 | V0-211136-0607 |
| PBNm 7/5,5-7/5,5-130 | M7 | M9 - M10 | 7 | 8 | 12,1 | 26 | 60 | 130 | 5,5 | 6,2 | V0-211136-0707 |
| PBNm 8/6,2-8/6,2-130 | M8 | M11 | 8 | 8 | 13 | 30 | 60 | 130 | 6,2 | 6,2 | V0-211136-0808 |
| PBNm 9/7-9/7-130 | M9 | M12 | 9 | 9 | 15 | 31 | 60 | 130 | 7 | 8 | V0-211136-0909 |
| PBNm 10/8-10/8-130 | M10 | - | 10 | 10 | 15 | 33 | 60 | 130 | 8 | 8 | V0-211136-1010 |
| PBNm 11/9-11/9-130 | - | M14 | 11 | 12 | 18 | 36 | 90 | 130 | 9 | 9 | V0-211136-1111 |
| PBNm 12/9-12/9-130 | - | M16 | 12 | 12 | 18 | 36 | 90 | 130 | 9 | 9 | V0-211136-1212 |
| PBNm 14/11-14/11-200 | - | M18 | 14 | 14 | 22 | 42 | 90 | 200 | 11 | 11 | V0-211206-1414 |
| PBNm 16/12-16/12-200 | - | M20 | 16 | 16 | 22 | 42 | 90 | 200 | 12 | 12 | V0-211206-1616 |
| PBNm 18/14,5-18/14,5-200 | - | M22/M24 | 18 | 18 | 26 | 43 | 100 | 200 | 14,5 | 14,5 | V0-211206-1818 |
| PBNm 20/16-20/16-200 | - | M27 | 20 | 20 | 28 | 48 | 100 | 200 | 16 | 16 | V0-211206-2020 |
IK-H6 — длинные
| Обозначение | d1 DIN-371 | d1 DIN-376 | d2 | D3 | D4=D5 | L1 | L2 | L3 | a1 | a2 | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBNm 6/4,9-7/5,5-230 | M4,5 - M6 | M8 | 6 | 8 | 12,1 | 26 | 70 | 230 | 4,9 | 6,2 | V0-211236-0607 |
| PBNm 7/5,5-7/5,5-230 | M7 | M9 - M10 | 7 | 8 | 12,1 | 26 | 70 | 230 | 5,5 | 6,2 | V0-211236-0707 |
| PBNm 8/6,2-8/6,2-230 | M8 | M11 | 8 | 8 | 13 | 30 | 80 | 230 | 6,2 | 6,2 | V0-211236-0808 |
| PBNm 9/7-9/7-230 | M9 | M12 | 9 | 10 | 15 | 31 | 80 | 230 | 7 | 8 | V0-211236-0909 |
| PBNm 10/8-10/8-230 | M10 | - | 10 | 10 | 15 | 33 | 80 | 230 | 8 | 8 | V0-211236-1010 |
| PBNm 11/9-11/9-230 | - | M14 | 11 | 12 | 18 | 36 | 90 | 230 | 9 | 9 | V0-211236-1111 |
| PBNm 12/9-12/9-230 | - | M16 | 12 | 12 | 18 | 36 | 90 | 230 | 9 | 9 | V0-211236-1212 |
| PBNm 14/11-14/11-330 | - | M18 | 14 | 14 | 22 | 42 | 100 | 330 | 11 | 11 | V0-211336-1414 |
| PBNm 16/12-16/12-330 | - | M20 | 16 | 16 | 22 | 42 | 100 | 330 | 12 | 12 | V0-211336-1616 |
| PBNm 18/14,5-18/14,5-330 | - | M22/M24 | 18 | 18 | 26 | 43 | 100 | 330 | 14,5 | 14,5 | V0-211336-1818 |
| PBNm 20/16-20/16-330 | - | M27 | 20 | 20 | 28 | 48 | 100 | 330 | 16 | 16 | V0-211336-2020 |
Резьбовой шаблон (щуп для резьбы)
ISO метрическая резьба DIN-13, 60°, HSSE P PM
Резьба Whitworth BS-84:1956, 55°, HSSE P PM
| Обозначение | Диапазон шага | Количество лезвий | INDEX |
|---|---|---|---|
| 60° | 0,4 ÷ 7 мм | 20 | V0-600000-0000 |
| 55° | 62 ÷ 4 1"/P (TPI) | 28 | V0-550000-0000 |
| 55°/60° | 62 ÷ 4 1"/P (TPI), 0,25 ÷ 7 мм | 58 | V0-556000-0000 |
Пример заказа
V0-211236-1212
PBNm 12/9-12/9-230-IK-6h
