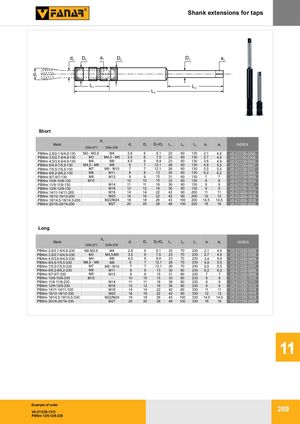

Общий каталог FANAR 2021 - страница 272
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Удлинители хвостовиков для метчиков
Короткие
| Обозначение | d1 DIN-371 | d1 DIN-376 | d2 | D3 | D4=D5 | L1 | L2 | L3 | a1 | a2 | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBNm 2,8/2,1-6/4,9-130 | M2 - M2,6 | M4 | 2,8 | 6 | 6,1 | 22 | 60 | 130 | 2,1 | 4,9 | V0-211130-0206 |
| PBNm 3,5/2,7-6/4,9-130 | M3 | M4,5 - M5 | 3,5 | 6 | 7,5 | 23 | 60 | 130 | 2,7 | 4,9 | V0-211130-0306 |
| PBNm 4,5/3,4-6/4,9-130 | M4 | M6 | 4,5 | 6 | 8,4 | 23 | 60 | 130 | 3,4 | 4,9 | V0-211130-0406 |
| PBNm 6/4,9-7/5,5-130 | M4,5 - M6 | M8 | 6 | 7 | 12,1 | 26 | 60 | 130 | 4,9 | 5,5 | V0-211130-0607 |
| PBNm 7/5,5-7/5,5-130 | M7 | M9 - M10 | 7 | 7 | 12,1 | 26 | 60 | 130 | 5,5 | 5,5 | V0-211130-0707 |
| PBNm 8/6,2-8/6,2-130 | M8 | M11 | 8 | 8 | 13 | 30 | 60 | 130 | 6,2 | 6,2 | V0-211130-0808 |
| PBNm 9/7-9/7-130 | M9 | M12 | 9 | 9 | 15 | 31 | 60 | 130 | 7 | 7 | V0-211130-0909 |
| PBNm 10/8-10/8-130 | M10 | - | 10 | 10 | 15 | 33 | 60 | 130 | 8 | 8 | V0-211130-1010 |
| PBNm 11/9-11/9-130 | - | M14 | 11 | 11 | 18 | 36 | 90 | 130 | 9 | 9 | V0-211130-1111 |
| PBNm 12/9-12/9-130 | - | M16 | 12 | 12 | 18 | 36 | 90 | 130 | 9 | 9 | V0-211130-1212 |
| PBNm 14/11-14/11-200 | - | M18 | 14 | 14 | 22 | 42 | 90 | 200 | 11 | 11 | V0-211200-1414 |
| PBNm 16/12-16/12-200 | - | M20 | 16 | 16 | 22 | 42 | 90 | 200 | 12 | 12 | V0-211200-1616 |
| PBNm 18/14,5-18/14,5-200 | - | M22/M24 | 18 | 18 | 26 | 43 | 100 | 200 | 14,5 | 14,5 | V0-211200-1818 |
| PBNm 20/16-20/16-200 | - | M27 | 20 | 20 | 28 | 48 | 100 | 200 | 16 | 16 | V0-211200-2020 |
Длинные
| Обозначение | d1 DIN-371 | d1 DIN-376 | d2 | D3 | D4=D5 | L1 | L2 | L3 | a1 | a2 | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PBNm 2,8/2,1-6/4,9-230 | M2-M2,6 | M4 | 2,8 | 6 | 6,1 | 22 | 70 | 230 | 2,1 | 4,9 | V0-211230-0206 |
| PBNm 3,5/2,7-6/4,9-230 | M3 | M4,5-M5 | 3,5 | 6 | 7,5 | 23 | 70 | 230 | 2,7 | 4,9 | V0-211230-0306 |
| PBNm 4,5/3,4-6/4,9-230 | M4 | M6 | 4,5 | 6 | 8,4 | 23 | 70 | 230 | 3,4 | 4,9 | V0-211230-0406 |
| PBNm 6/4,9-7/5,5-230 | M4,5 - M6 | M8 | 6 | 7 | 12,1 | 26 | 70 | 230 | 4,9 | 5,5 | V0-211230-0607 |
| PBNm 7/5,5-7/5,5-230 | M7 | M9 - M10 | 7 | 7 | 12,1 | 26 | 70 | 230 | 5,5 | 5,5 | V0-211230-0707 |
| PBNm 8/6,2-8/6,2-230 | M8 | M11 | 8 | 8 | 13 | 30 | 80 | 230 | 6,2 | 6,2 | V0-211230-0808 |
| PBNm 9/7-9/7-230 | M9 | M12 | 9 | 9 | 15 | 31 | 80 | 230 | 7 | 7 | V0-211230-0909 |
| PBNm 10/8-10/8-230 | M10 | - | 10 | 10 | 15 | 33 | 80 | 230 | 8 | 8 | V0-211230-1010 |
| PBNm 11/9-11/9-230 | - | M14 | 11 | 11 | 18 | 36 | 90 | 230 | 9 | 9 | V0-211230-1111 |
| PBNm 12/9-12/9-230 | - | M16 | 12 | 12 | 18 | 36 | 90 | 230 | 9 | 9 | V0-211230-1212 |
| PBNm 14/11-14/11-330 | - | M18 | 14 | 14 | 22 | 42 | 90 | 330 | 11 | 11 | V0-211330-1414 |
| PBNm 16/12-16/12-330 | - | M20 | 16 | 16 | 22 | 42 | 90 | 330 | 12 | 12 | V0-211330-1616 |
| PBNm 18/14,5-18/14,5-330 | - | M22/M24 | 18 | 18 | 26 | 43 | 100 | 330 | 14,5 | 14,5 | V0-211330-1818 |
| PBNm 20/16-20/16-330 | - | M27 | 20 | 20 | 28 | 48 | 100 | 330 | 16 | 16 | V0-211330-2020 |
Пример заказа
V0-211230-1212
PBNm 12/9-12/9-230
