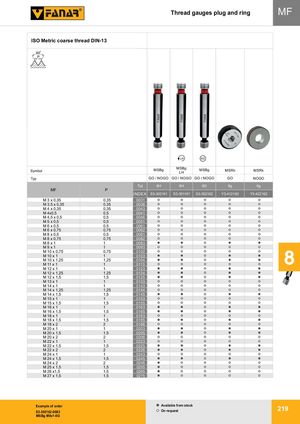

Общий каталог FANAR 2021 - страница 222
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
MF — Резьбовые калибры пробки и кольца
Метрическая ISO резьба крупного шага DIN-13
| Symbol | MSBg | MSBg LH | MSBg | MSRh | MSRk | |
|---|---|---|---|---|---|---|
| Typ | GO / NOGO | GO / NOGO | GO / NOGO | GO | NOGO | |
| Tolerance | 6H | 6H | 6G | 6g | 6g | |
| MF | P | INDEX S3-302161 | S3-301161 | S3-302162 | Y3-412162 | Y3-422162 |
|---|---|---|---|---|---|---|
| M 3 x 0,35 | 0,35 | 0031 | ||||
| M 3,5 x 0,35 | 0,35 | 0036 | ||||
| M 4 x 0,35 | 0,35 | 0043 | ||||
| M 4x0,5 | 0,5 | 0041 | ||||
| M 4,5 x 0,5 | 0,5 | 0046 | ||||
| M 5 x 0,5 | 0,5 | 0051 | ||||
| M 6 x 0,5 | 0,5 | 0061 | ||||
| M 6 x 0,75 | 0,75 | 0062 | ||||
| M 8 x 0,5 | 0,5 | 0081 | ||||
| M 8 x 0,75 | 0,75 | 0082 | ||||
| M8x1 | 1 | 0083 | ||||
| M9x1 | 1 | 0093 | ||||
| M 10 x 0,75 | 0,75 | 0102 | ||||
| M 10 x 1 | 1 | 0103 | ||||
| M 10 x 1,25 | 1,25 | 0104 | ||||
| M 11 x 1 | 1 | 0113 | ||||
| M 12 x 1 | 1 | 0123 | ||||
| M 12 x 1,25 | 1,25 | 0124 | ||||
| M 12 x 1,5 | 1,5 | 0125 | ||||
| M 13 x 1 | 1 | 0133 | ||||
| M 14 x 1 | 1 | 0143 | ||||
| M 14 x 1,25 | 1,25 | 0144 | ||||
| M 14 x 1,5 | 1,5 | 0145 | ||||
| M 15 x 1 | 1 | 0153 | ||||
| M 15 x 1,5 | 1,5 | 0155 | ||||
| M 16 x 1 | 1 | 0163 | ||||
| M 16 x 1,5 | 1,5 | 0165 | ||||
| M 18 x 1 | 1 | 0183 | ||||
| M 18 x 1,5 | 1,5 | 0185 | ||||
| M 18 x 2 | 2 | 0186 | ||||
| M 20 x 1 | 1 | 0203 | ||||
| M 20 x 1,5 | 1,5 | 0205 | ||||
| M 20 x 2 | 2 | 0206 | ||||
| M 22 x 1 | 1 | 0223 | ||||
| M 22 x 1,5 | 1,5 | 0225 | ||||
| M 22 x 2 | 2 | 0226 | ||||
| M 24 x 1 | 1 | 0243 | ||||
| M 24 x 1,5 | 1,5 | 0245 | ||||
| M 24 x 2 | 2 | 0246 | ||||
| M 25 x 1,5 | 1,5 | 0255 | ||||
| M 26 x1,5 | 1,5 | 0265 | ||||
| M 27 x 1,5 | 1,5 | 0275 | ||||
Пример заказа: S3-302162-0083 — MSBg M8x1-6G. Доступность: под заказ.
