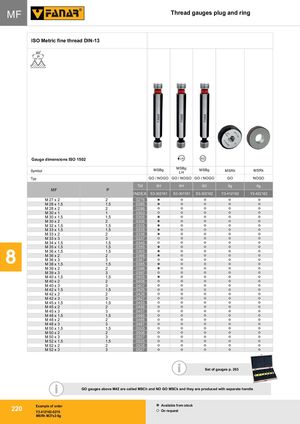

Общий каталог FANAR 2021 - страница 223
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
MF — Резьбовые калибры пробки и кольца
Метрическая ISO резьба мелкого шага DIN-13
Размеры калибров по ISO 1502.
| Symbol | MSBg | MSBg LH | MSBg | MSRh | MSRk | |
|---|---|---|---|---|---|---|
| Typ | GO / NOGO | GO / NOGO | GO / NOGO | GO | NOGO | |
| Tolerance | 6H | 6H | 6G | 6g | 6g | |
| MF | P | INDEX S3-302161 | S3-301161 | S3-302162 | Y3-412162 | Y3-422162 |
|---|---|---|---|---|---|---|
| M 27 x 2 | 2 | 0276 | ||||
| M 28 x 1,5 | 1,5 | 0285 | ||||
| M 28 x 2 | 2 | 0286 | ||||
| M 30 x 1 | 1 | 0303 | ||||
| M 30 x 1,5 | 1,5 | 0305 | ||||
| M 30 x 2 | 2 | 0306 | ||||
| M 32 x 1,5 | 1,5 | 0325 | ||||
| M 33 x 1,5 | 1,5 | 0335 | ||||
| M 33 x 2 | 2 | 0336 | ||||
| M 33 x 3 | 3 | 0337 | ||||
| M 34 x 1,5 | 1,5 | 0345 | ||||
| M 35 x 1,5 | 1,5 | 0355 | ||||
| M 36 x 1,5 | 1,5 | 0365 | ||||
| M 36 x 2 | 2 | 0366 | ||||
| M 36 x 3 | 3 | 0367 | ||||
| M 38 x 1,5 | 1,5 | 0385 | ||||
| M 39 x 2 | 2 | 0396 | ||||
| M 39 x 3 | 3 | 0397 | ||||
| M 40 x 1,5 | 1,5 | 0405 | ||||
| M 40 x 2 | 2 | 0406 | ||||
| M 40 x 3 | 3 | 0407 | ||||
| M 42 x 1,5 | 1,5 | 0425 | ||||
| M 42 x 2 | 2 | 0426 | ||||
| M 42 x 3 | 3 | 0427 | ||||
| M 45 x 1,5 | 1,5 | 0455 | ||||
| M 45 x 2 | 2 | 0456 | ||||
| M 45 x 3 | 3 | 0457 | ||||
| M 48 x 1,5 | 1,5 | 0485 | ||||
| M 48 x 2 | 2 | 0486 | ||||
| M 48 x 3 | 3 | 0487 | ||||
| M 50 x 1,5 | 1,5 | 0505 | ||||
| M 50 x 2 | 2 | 0506 | ||||
| M 50 x 3 | 3 | 0507 | ||||
| M 52 x 1,5 | 1,5 | 0525 | ||||
| M 52 x 2 | 2 | 0526 | ||||
| M 52 x 3 | 3 | 0527 | ||||
Набор калибров см. стр. 263.
Калибры GO выше M42 называются MSCh, а NO GO — MSCk, и изготавливаются с отдельной рукояткой.
Пример заказа: Y3-412162-0276 — MSRh M27x2-6g. Доступность: под заказ.
