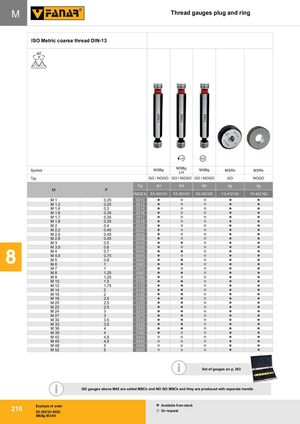

Общий каталог FANAR 2021 - страница 221
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Резьбовые калибры-пробки и кольца
M
Метрическая резьба ISO с крупным шагом DIN-13.
| Обозначение | MSBg | MSBg (LH) | MSBg (6G) | MSRh | MSRk |
|---|---|---|---|---|---|
| Тип | Проходной / Непроходной | Проходной / Непроходной (LH) | Проходной / Непроходной | Проходной | Непроходной |
| Допуск | 6H | 6H | 6G | 6g | 6g |
| S3-302161 | S3-301161 | S3-302162 | Y3-412162 | Y3-422162 |
| M | P | INDEX |
|---|---|---|
| M1 | 0,25 | 0010 |
| M 1,2 | 0,25 | 0012 |
| M 1,4 | 0,3 | 0014 |
| M 1,6 | 0,35 | 0016 |
| M 1,7 | 0,35 | 0017 |
| M 1,8 | 0,35 | 0018 |
| M2 | 0,4 | 0020 |
| M 2,2 | 0,45 | 0022 |
| M 2,5 | 0,45 | 0025 |
| M 2,6 | 0,45 | 0026 |
| M3 | 0,5 | 0030 |
| M 3,5 | 0,6 | 0035 |
| M4 | 0,7 | 0040 |
| M 4,5 | 0,75 | 0045 |
| M5 | 0,8 | 0050 |
| M6 | 1 | 0060 |
| M7 | 1 | 0070 |
| M8 | 1,25 | 0080 |
| M9 | 1,25 | 0090 |
| M 10 | 1,5 | 0100 |
| M 12 | 1,75 | 0120 |
| M 14 | 2 | 0140 |
| M 16 | 2 | 0160 |
| M 18 | 2,5 | 0180 |
| M 20 | 2,5 | 0200 |
| M 22 | 2,5 | 0220 |
| M 24 | 3 | 0240 |
| M 27 | 3 | 0270 |
| M 30 | 3,5 | 0300 |
| M 33 | 3,5 | 0330 |
| M 36 | 4 | 0360 |
| M 39 | 4 | 0390 |
| M 42 | 4,5 | 0420 |
| M 45 | 4,5 | 0450 |
| M 48 | 5 | 0480 |
| M 52 | 5 | 0520 |
Набор калибров — см. стр. 263.
Проходные калибры свыше M42 называются MSCh, а непроходные — MSCk, и изготавливаются с отдельной ручкой.
Пример заказа
S3-302161-0030
MSBg M3-6H
Доступно со склада / По запросу
