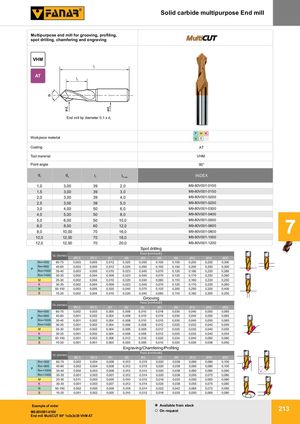

Solid carbide multipurpose End mill
Многофункциональная концевая фреза для обработки канавок, профилирования, сверления углублений под центр, снятия фасок и гравировки.
| Материал заготовки | P M K N S H |
|---|---|
| Покрытие | AT |
| Материал инструмента | VHM |
| Угол при вершине | 90° |
| d1 | d2 | l1 | l2 min | INDEX |
|---|---|---|---|---|
| 1,0 | 3,00 | 39 | 2,0 | M9-80V001-0100 |
| 1,5 | 3,00 | 39 | 3,0 | M9-80V001-0150 |
| 2,0 | 3,00 | 39 | 4,0 | M9-80V001-0200 |
| 2,5 | 3,00 | 39 | 5,0 | M9-80V001-0250 |
| 3,0 | 4,00 | 50 | 6,0 | M9-80V001-0300 |
| 4,0 | 5,00 | 50 | 8,0 | M9-80V001-0400 |
| 5,0 | 6,00 | 50 | 10,0 | M9-80V001-0500 |
| 6,0 | 8,00 | 60 | 12,0 | M9-80V001-0600 |
| 8,0 | 10,00 | 70 | 16,0 | M9-80V001-0800 |
| 10,0 | 12,00 | 70 | 18,0 | M9-80V001-1000 |
| 12,0 | 12,00 | 70 | 20,0 | M9-80V001-1200 |
Диаметр вершины фрезы: 0,1 × d1
Сверление углублений под центр
Подача [мм/зуб]
| Vc [м/мин] | Ø0,3 | Ø0,5 | Ø1 | Ø2 | Ø3 | Ø5 | Ø8 | Ø12 | Ø16 | Ø20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rm<500 (P) | 60-75 | 0,003 | 0,005 | 0,012 | 0,025 | 0,050 | 0,100 | 0,150 | 0,200 | 0,250 | 0,300 |
| Rm<800 (P) | 40-60 | 0,003 | 0,005 | 0,012 | 0,025 | 0,050 | 0,100 | 0,150 | 0,200 | 0,250 | 0,300 |
| Rm<1000 (P) | 35-40 | 0,003 | 0,005 | 0,010 | 0,023 | 0,045 | 0,070 | 0,120 | 0,180 | 0,220 | 0,280 |
| Rm<1400 (P) | 30-35 | 0,002 | 0,004 | 0,009 | 0,023 | 0,045 | 0,070 | 0,120 | 0,170 | 0,220 | 0,260 |
| M | 25-30 | 0,002 | 0,004 | 0,010 | 0,020 | 0,040 | 0,060 | 0,110 | 0,160 | 0,220 | 0,250 |
| K | 30-35 | 0,002 | 0,004 | 0,009 | 0,023 | 0,045 | 0,070 | 0,120 | 0,170 | 0,220 | 0,260 |
| N | 50-150 | 0,003 | 0,005 | 0,020 | 0,040 | 0,070 | 0,120 | 0,200 | 0,250 | 0,320 | 0,400 |
| S | 15-20 | 0,002 | 0,004 | 0,010 | 0,020 | 0,040 | 0,060 | 0,110 | 0,160 | 0,200 | 0,250 |
Обработка канавок
Подача [мм/зуб]
| Vc [м/мин] | Ø0,3 | Ø0,5 | Ø1 | Ø2 | Ø3 | Ø5 | Ø8 | Ø12 | Ø16 | Ø20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rm<500 (P) | 60-75 | 0,002 | 0,003 | 0,005 | 0,008 | 0,010 | 0,018 | 0,030 | 0,040 | 0,050 | 0,065 |
| Rm<800 (P) | 40-60 | 0,001 | 0,002 | 0,004 | 0,008 | 0,010 | 0,015 | 0,030 | 0,040 | 0,050 | 0,065 |
| Rm<1000 (P) | 35-40 | 0,001 | 0,002 | 0,004 | 0,008 | 0,010 | 0,015 | 0,030 | 0,040 | 0,050 | 0,065 |
| Rm<1400 (P) | 30-35 | 0,001 | 0,002 | 0,004 | 0,006 | 0,008 | 0,012 | 0,025 | 0,032 | 0,040 | 0,055 |
| M | 25-30 | 0,001 | 0,002 | 0,004 | 0,006 | 0,008 | 0,012 | 0,025 | 0,032 | 0,040 | 0,055 |
| K | 30-35 | 0,001 | 0,002 | 0,004 | 0,006 | 0,008 | 0,012 | 0,025 | 0,032 | 0,040 | 0,055 |
| N | 50-150 | 0,001 | 0,003 | 0,006 | 0,012 | 0,016 | 0,020 | 0,034 | 0,040 | 0,060 | 0,080 |
| S | 15-20 | 0,001 | 0,001 | 0,003 | 0,005 | 0,006 | 0,010 | 0,020 | 0,026 | 0,036 | 0,050 |
Гравировка / снятие фасок / профилирование
Подача [мм/зуб]
| Vc [м/мин] | Ø0,3 | Ø0,5 | Ø1 | Ø2 | Ø3 | Ø5 | Ø8 | Ø12 | Ø16 | Ø20 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Rm<500 (P) | 60-75 | 0,002 | 0,004 | 0,008 | 0,012 | 0,015 | 0,020 | 0,038 | 0,060 | 0,080 | 0,100 |
| Rm<800 (P) | 40-60 | 0,002 | 0,004 | 0,008 | 0,012 | 0,015 | 0,020 | 0,038 | 0,060 | 0,080 | 0,100 |
| Rm<1000 (P) | 35-40 | 0,002 | 0,003 | 0,008 | 0,012 | 0,014 | 0,020 | 0,038 | 0,060 | 0,080 | 0,090 |
| Rm<1400 (P) | 30-35 | 0,001 | 0,003 | 0,007 | 0,012 | 0,014 | 0,020 | 0,038 | 0,055 | 0,075 | 0,080 |
| M | 25-30 | 0,011 | 0,002 | 0,005 | 0,010 | 0,012 | 0,018 | 0,035 | 0,050 | 0,065 | 0,080 |
| K | 30-35 | 0,001 | 0,003 | 0,007 | 0,012 | 0,014 | 0,020 | 0,038 | 0,055 | 0,075 | 0,080 |
| N | 50-150 | 0,002 | 0,005 | 0,009 | 0,018 | 0,014 | 0,022 | 0,042 | 0,065 | 0,072 | 0,095 |
| S | 15-20 | 0,001 | 0,002 | 0,005 | 0,010 | 0,012 | 0,018 | 0,035 | 0,050 | 0,065 | 0,080 |
Пример заказа
M9-80V001-0100
End mill MultiCUT 90° 1x3x2x39 VHM AT
Доступно со склада / По запросу
