Каталог FANAR цельные твердосплавные фрезы

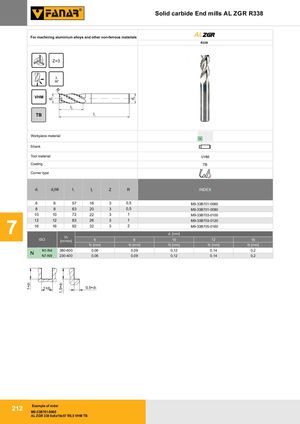

Solid carbide End mills AL ZGR R338
Для обработки алюминиевых сплавов и других цветных металлов
AL ZGR R338
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | TB |
| Тип угла |
| d1 | d2h6 | l1 | l2 | Z | R | INDEX |
|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 16 | 3 | 0,5 | M9-33B701-0060 |
| 8 | 8 | 63 | 20 | 3 | 0,5 | M9-33B701-0080 |
| 10 | 10 | 72 | 22 | 3 | 1 | M9-33B703-0100 |
| 12 | 12 | 83 | 26 | 3 | 1 | M9-33B703-0120 |
| 16 | 16 | 92 | 32 | 3 | 2 | M9-33B705-0160 |
Допуск: 1×d1 / 1,5×d1 / 0,5×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 6, 8, 10, 12, 16 | ||||
|---|---|---|---|---|---|---|
| N1-N4 | 380-600 | 0,06 / 0,09 / 0,12 / 0,14 / 0,2 | ||||
| N7-N9 | 230-400 | 0,06 / 0,09 / 0,12 / 0,14 / 0,2 | ||||
Пример заказа
M9-33B701-0060
AL ZGR 338 6x6x16x57 R0,5 VHM TB
